V23057B 2A101

产品分类: 其他继电器
厂牌: TE CONNECTIVITY

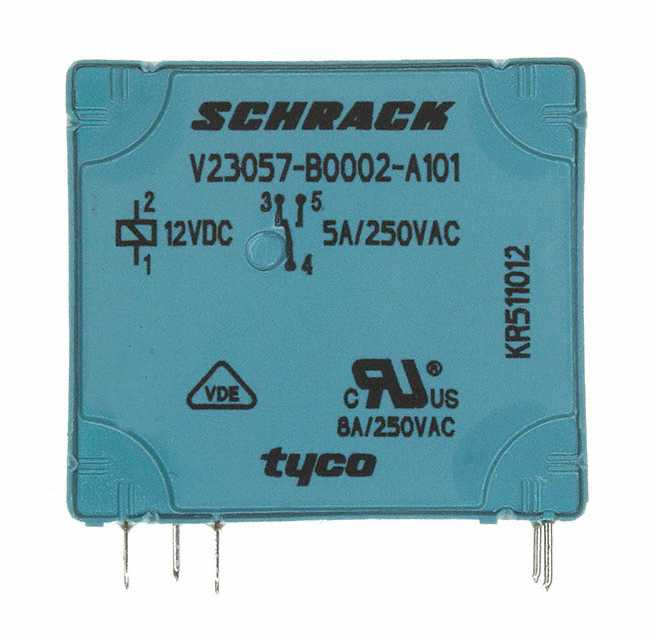

产品描述: TE Connectivity 泰科电子 功率继电器, Card E系列, 12V 直流线圈电压, 切换电流5A, 单刀双掷
供应商型号:
供应商:
标准整包数: 0
TE CONNECTIVITY 其他继电器 V23057B 2A101

V23057B 2A101概述

    SCHRACK General Purpose Relays 技术手册

    产品简介


    SCHRACK系列通用PCB继电器是一种适用于多种应用场景的小型继电器。该继电器提供单极双掷(1 form C)或单极常开(1 form A)触点选择,额定电流可达8A,适用于交流电压达250VAC。这些继电器符合RoHS标准,并提供垂直和水平两种安装方式,具有防水功能,确保长期可靠的工作性能。典型应用包括I/O模块、加热控制和定时器等领域。

    技术参数


    - 触点数据:
    - 额定电流:8A(5A)
    - 最大切换电压:400VAC
    - 切断能力:最大2000VA(1250VA)
    - 接触材料:
    - 选项:银锡氧化物(AgSnO)、银镍(AgNi)
    - 线圈数据:
    - 线圈电压范围:6至110VDC
    - 典型操作时间:7/3ms(吸合/释放时间)
    - 典型弹跳时间:0.5/3ms(单极/双极)
    - 机械耐久性:
    - >20x10^6 操作次数
    - 绝缘数据:
    - 初始耐压强度:1000Vrms(触点间),4000Vrms(触点与线圈间)
    - 清晰/爬电距离:≥4/4mm
    - 其他数据:
    - 工作温度范围:-40°C至+70°C
    - 保护等级:IEC 61810 RTIII(防水)
    - 终端类型:通孔焊接(PCB-THT)
    - 重量:14g
    - 包装:每管20个,每箱400个

    产品特点和优势


    1. 高可靠性:通过严格的绝缘和机械测试,确保长期稳定工作。
    2. 多用途适用性:提供多种触点配置,适用于不同的工业控制需求。
    3. 环境适应性强:具备防水功能,可在恶劣环境下使用。
    4. 广泛认证:获得VDE和UL认证,保证产品质量。

    应用案例和使用建议


    - 应用场景:在工业自动化系统中作为信号放大器,或者在家庭电器中作为定时器控制组件。
    - 使用建议:
    - 在高湿度环境中使用时,确保继电器周围没有冷凝水。
    - 定期检查触点磨损情况,及时更换以保持性能。
    - 考虑选用不同电压版本,以适应不同的电源条件。

    兼容性和支持


    - 兼容性:可与多种控制系统和电路板配合使用。
    - 支持服务:制造商提供详尽的产品文档和售后技术支持。

    常见问题与解决方案


    - 问题1:如何正确安装继电器?
    - 解答:请参照产品手册中详细的安装步骤,确保按照正确的顺序进行焊接和组装。

    - 问题2:继电器在使用过程中频繁跳动怎么办?
    - 解答:检查输入电压是否稳定,同时确认负载条件是否超出规格。如果问题依旧存在,建议联系技术支持。
    - 问题3:如何检测触点的健康状况?
    - 解答:定期使用万用表测量触点电阻,若发现阻值异常增加,可能需要更换触点。

    总结和推荐


    SCHRACK系列通用PCB继电器凭借其高性能、多用途和高可靠性,在各类工业控制和家用电器中都有广泛的应用。经过严格测试和认证,这款继电器能够在各种恶劣环境下长期稳定工作。总体来说,强烈推荐使用这款产品,尤其适用于对继电器性能有较高要求的应用场合。

V23057B 2A101参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 28mm*10.4mm*25.1mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23057B 2A101厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23057B 2A101数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23057B 2A101 V23057B 2A101数据手册

V23057B 2A101封装设计

查看详情并下载
Symbol
Footprint
3D Model
