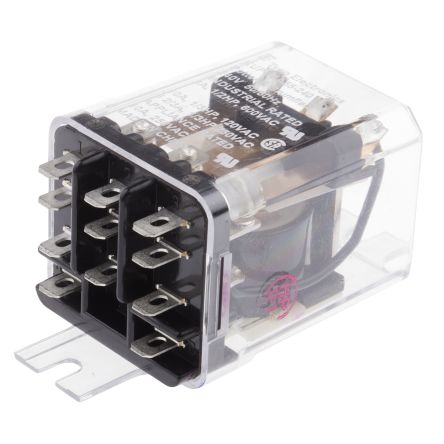

KUP-14A55-240 1393118-3

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 泰科 功率继电器, KUP系列, 240V 交流线圈电压, 切换电流10A, 3 刀双掷
供应商型号: 6900767
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 KUP-14A55-240 1393118-3

KUP-14A55-240 1393118-3概述

    高质量文章:KU系列封闭式继电器技术手册

    1. 产品简介


    KU系列封闭式继电器(KUP、KUIP、KUGP、KUEP和KUMP)是适用于各种工业和商业应用的高可靠性电子元件。这些继电器广泛用于需要高效电气开关控制的场合,例如电力传输、自动化系统、通信设备和家用电器等。

    2. 技术参数


    KU系列封闭式继电器的关键技术参数如下:
    - 电压范围
    - 交流线圈:6-240VAC,50/60Hz
    - 直流线圈:6-110VDC
    - 接触配置
    - 最多可达4极转换(4PDT)
    - 终端和安装样式
    - 包括PC终端、快速连接终端和焊接终端
    - 电气特性
    - 接触额定值:多种材料选择,如银和银镉合金,最大额定电流为15安培
    - 操作参数
    - 操作电压:直流75%以下,交流85%以下
    - 操作时间:典型值15毫秒,释放时间:典型值10毫秒
    - 初始耐压强度:接触间1200Vrms(KUGP为3500Vrms)
    - 环境适应性
    - 工作温度范围:-45°C至+95°C

    3. 产品特点和优势


    KU系列封闭式继电器的独特之处在于其卓越的电气隔离度、宽泛的操作电压范围和良好的机械寿命。例如,KUIP型号提供8毫米接触-线圈间距,以提高隔离度;而KUEP则具备吹气磁铁设计,适合高电压直流开关应用。这些特点使得它们在高可靠性和稳定性的需求场景中表现出色。

    4. 应用案例和使用建议


    KU系列封闭式继电器在许多工业领域中都有广泛应用,例如在电力传输系统的断路器控制、自动化生产线上的电机控制和通信设备中的信号切换。对于需要频繁通断的场合,建议使用银镉合金接触材料以提高电气性能和寿命。此外,为确保最佳效果,需根据具体应用场景选择合适的线圈电压和接触材料。

    5. 兼容性和支持


    KU系列封闭式继电器与多种终端和插座兼容,例如硬装插座和快插式插座。制造商提供了详尽的技术支持文档和认可文件,确保产品符合特定应用要求。推荐用户在选择产品前仔细审查相关认证文件。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高。
    - 解决方案:检查接触面是否有污垢或氧化物,必要时清洁并重新安装。

    - 问题2:继电器动作迟缓。
    - 解决方案:检查输入电压是否在正常范围内,确认是否有足够的电源供应。
    - 问题3:接点出现电弧现象。
    - 解决方案:调整接点压力或更换具有更好抗电弧性能的材料。

    7. 总结和推荐


    KU系列封闭式继电器以其卓越的性能、广泛的适用性和良好的可靠性,成为众多工业和商业应用的理想选择。建议在选择此类产品时,充分考虑实际应用场景的需求,结合制造商提供的技术支持和指导进行合理选择。综合而言,这些继电器在各种关键任务环境中表现优异,值得推荐使用。

KUP-14A55-240 1393118-3参数

参数
开关功能 -
继电器类型 -
长*宽*高 73.7mm*38.89mm*55.6mm
安装方式 面板安装

KUP-14A55-240 1393118-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KUP-14A55-240 1393118-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY KUP-14A55-240 1393118-3 KUP-14A55-240 1393118-3数据手册

KUP-14A55-240 1393118-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
