2-2314814-0

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2mm 2 20pin 2A 760nm 金 通孔安装
供应商型号: 17-2-2314814-0-ND
供应商: Digi-Key
标准整包数: 1

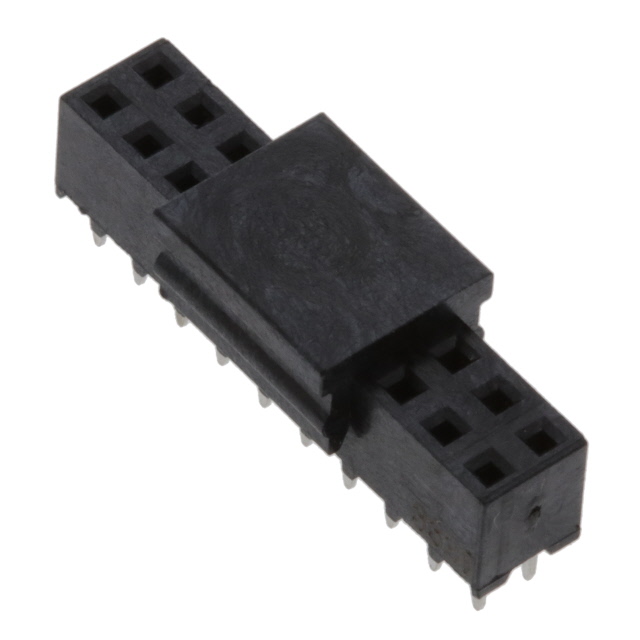

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 2-2314814-0

2-2314814-0概述

    # AMPMODU 2mm Board-to-Board Receptacles 技术手册

    产品简介


    TE Connectivity (TE) 的 AMPMODU 2mm Board-to-Board 接收器是一种高性能连接器,适用于各种工业应用。这些接收器采用了具有双重悬臂梁的磷青铜接触器,并提供三种金镀层选项。它们被设计用于自动化表面贴装、通孔回流焊接(Pin-in-Paste)和传统通孔安装过程,以满足不同制造需求。该系列接收器具有多种配置,可以实现板对板的堆叠,广泛应用于工业控制、PLC、伺服驱动器等多个领域。

    技术参数


    - 中心线间距: 2.00mm [0.079"]
    - 电气特性:
    - 最大电流:2A
    - 耐电压:650VAC
    - 工作电压:125VDC
    - 机械特性:
    - 操作温度:-40°C 到 125°C
    - 振动:无大于1微秒的电气中断
    - 回流焊接能力:高达260°C
    - 材料:
    - 镀层:0.1μm [4μ"] 金,0.38μm [15μ"] 金,0.76μm [30μ"] 金
    - 接触材料:磷青铜
    - 外壳材料:高温塑料(LCP),UL 94V0,黑色
    - 其他:
    - 环境标准:UL94V0,无卤素/低卤素
    - RoHS 和 REACH 符合标准
    - UL 认证
    - VDE 认证(待批)

    产品特点和优势


    1. 空间占用率低:与中心线为2.54mm的连接器相比,空间节省38%,允许更多功能集成。
    2. 可靠的电气稳定性:双点电气稳定性确保了接头和插座之间的可靠互连。
    3. 多样化的板对板堆叠选项:通过不同的接头和插座组合实现多样的堆叠方式。
    4. 易于组装:支持自动化表面贴装和回流焊接制造流程,简化生产。

    应用案例和使用建议


    应用案例
    AMPMODU 2mm 接收器广泛应用于 PLC、伺服驱动器、工业控制、物料搬运、测试设备及楼宇自动化等领域。例如,在工业控制系统中,这些接收器能够提供可靠的信号传输,确保系统正常运行。
    使用建议
    1. 确保正确的安装方向:根据不同的装配要求选择合适的顶部或侧面进入方式。
    2. 考虑PCB厚度:根据不同的PCB厚度选择合适的焊尾长度。
    3. 环境适应性:考虑到其工作温度范围较广,适合于恶劣环境的应用。

    兼容性和支持


    这些接收器与标准的PCB组装工艺兼容,支持表面贴装和通孔安装。制造商提供了全面的支持和维护服务,包括咨询和技术支持,以帮助客户解决任何可能出现的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保正确选择和安装金镀层厚度 |
    | 装配错误 | 检查安装方向和焊尾长度 |
    | 焊接缺陷 | 使用合格的焊接工艺 |

    总结和推荐


    AMPMODU 2mm Board-to-Board 接收器以其高效的空间利用、可靠的电气性能和易于装配的特点,在工业应用中表现出色。其广泛的适用性和良好的兼容性使其成为许多工业控制和自动化设备的理想选择。我们强烈推荐使用这款产品来提高系统的可靠性和效率。

2-2314814-0参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
颜色 -
类型 Push-Pull,Receptacle
额定电流 2A
排数 2
针脚数 20pin
防护等级 -
间距-配接 2mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

2-2314814-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-2314814-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 2-2314814-0 2-2314814-0数据手册

2-2314814-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
