4-1105151-1

产品分类: 重载连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-4-1105151-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 重载连接器 - 触头 4-1105151-1

4-1105151-1概述

    电子元器件产品技术手册

    1. 产品简介

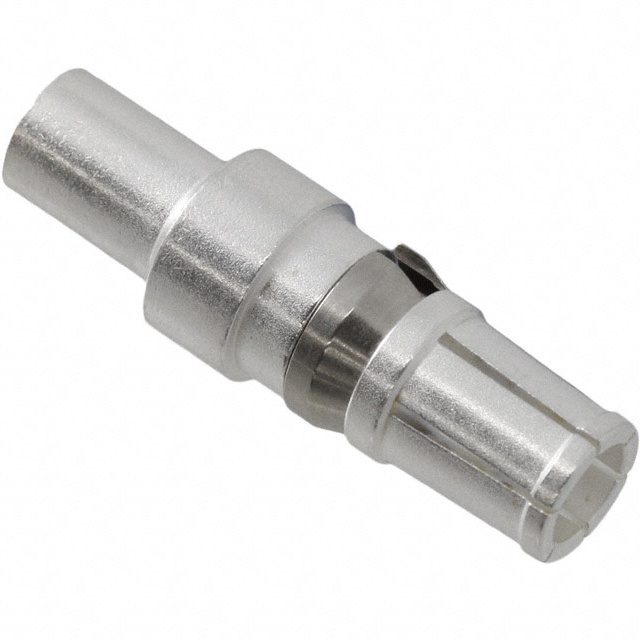

    本产品为HSS系列接触器插针(Socket Contact),由TE Connectivity公司制造。HSS系列插针广泛应用于各种工业自动化控制系统,如PLC(可编程逻辑控制器)、传感器接口和工业通信设备等。该系列产品提供多种尺寸和规格选择,以满足不同的电流负载需求和应用环境要求。

    2. 技术参数


    以下是HSS系列接触器插针的主要技术规格:
    | 规格 | 尺寸 (mm²) | 接触面积 (mm) | 最大剥线长度 (mm) | 订购编号 |

    | HSS-C-Bu.Ag.2,5 | 2.5 | 2.2 x 3.45 | 8.7 | 1-1, 8-1 |
    | HSS-C-Bu.Ag.4,0 | 4.0 | 2.8 x 3.9 | 8.7 | 2-1, 8-2 |
    | HSS-C-Bu.Ag.6,0 | 6.0 | 3.5 x 4.9 | 8.7 | 3-1, 8-3 |
    | HSS-C-Bu.Ag.10,0 | 10.0 | 4.35 x 5.9 | 8.7 | 4-1, 8-4 |
    | HSS-C-Bu.Ag.16,0 | 16.0 | 5.85 x 8.4 | 8.7 | 5-1, 8-6 |
    | HSS-C-Bu.Ag.25,0 | 25.0 | 7.0 x 9.45 | 9.6 | 6-1, 8-7 |
    该产品适用于铜丝的最大直径为4.5mm。产品表面处理为银镀层(最低2µm)和金镀层(最低0.75µm)。最大重量为7.1g,最大体积约为795mm³(约值)。

    3. 产品特点和优势


    - 适用性强:适合于多种工业自动化系统。
    - 高可靠性:提供稳定的电气连接。
    - 多样化规格:多种规格以满足不同电流需求。
    - 高标准:符合DIN EN 61984和DIN EN 60664-1标准。

    4. 应用案例和使用建议


    - 应用场景:用于PLC系统的输入/输出接口、传感器接口及工业通信设备等。
    - 使用建议:
    - 在安装过程中确保接线正确且无松动。
    - 保持接触部位清洁以保证良好的电导率。
    - 定期检查并维护以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:适合系列HSS插座,详细信息请参考客户图纸1105150。
    - 配套工具:适用于特定的压接工具(PN 1-1105850-8),插入工具未指定,拔出工具为PN 0-1102855-5。
    - 技术支持:制造商提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:接触不良
    - 解决办法:检查接线是否松动,清洁接触面,并重新压接。

    - 问题2:接触电阻增大
    - 解决办法:更换新的插针或清洗接触面,必要时重新压接。

    7. 总结和推荐


    HSS系列接触器插针凭借其高度可靠性和多样化规格,成为工业自动化领域的理想选择。适用于广泛的工业应用场景,具备良好的兼容性和可靠的支持体系。强烈推荐使用此产品。

4-1105151-1参数

参数
长*宽*高 28.5mm(长度)*8.7mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装

4-1105151-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1105151-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 重载连接器 - 触头 TE CONNECTIVITY 4-1105151-1 4-1105151-1数据手册

4-1105151-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
