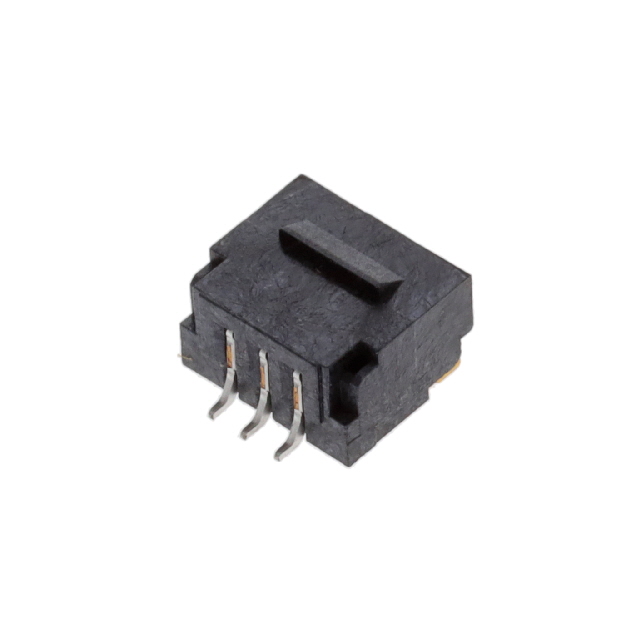

2367196-3

产品分类: 同轴连接器(RF)
厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 贴片安装
供应商型号: 14M-2367196-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 同轴连接器(RF) 2367196-3

2367196-3概述

    低轮廓线束到板连接器 —— ASHL-0004-ES

    产品简介


    本技术手册介绍的是TE Connectivity推出的低轮廓线束到板连接器(Low profile wire to board connector)。这种连接器具有1.0毫米间距,采用锁扣设计,适用于各种高密度电子电路的应用场合。该连接器广泛应用于消费电子产品、通信设备、计算机和医疗设备等领域,因其紧凑的设计和卓越的性能而备受青睐。

    技术参数


    以下列出了ASHL-0004-ES的关键技术规格:
    | 参数 | 数值 |

    | 间距 | 1.0 mm |
    | 工作电压 | 小于36伏(每针) |
    | 额定电压 | 50伏交流电(每针) |
    | 电流容量 | AWG#28:1安培(每针) |
    | 操作温度范围 | -40°C 至 +85°C |
    | 适用线缆 | AWG#28 |
    | 推荐绝缘直径 | UL 3302及等效标准线缆 |

    产品特点和优势


    该连接器的独特之处在于其低轮廓设计,占用空间小,特别适合空间受限的应用环境。此外,它采用了优质的铜合金接触材料,提供良好的导电性和机械强度。锁扣设计则确保了可靠的连接稳定性,即使在频繁插拔的情况下也能保持良好的电气性能。这些特点使其在市场上具备极强的竞争力。

    应用案例和使用建议


    ASHL-0004-ES广泛应用于各类需要高密度连接的应用场景,如智能设备、服务器和医疗监测设备等。在使用过程中,为确保最佳性能,建议遵循以下几点:
    - 确保所使用的电缆尺寸符合推荐标准(AWG#28)。
    - 在焊接过程中控制好温度和时间,避免过度加热造成损坏。
    - 定期检查连接器的电气性能和机械稳定性,确保长期可靠运行。

    兼容性和支持


    本产品兼容多种类型的线缆和设备,适用于广泛的行业标准。TE Connectivity提供了全面的技术支持,包括产品安装指南、故障排除手册和技术咨询,以确保客户能够顺利使用产品并获得最佳性能。

    常见问题与解决方案


    在使用ASHL-0004-ES过程中,用户可能会遇到以下问题:
    1. 电气性能不稳定:检查接触点是否清洁且无损坏。必要时重新焊接到位。
    2. 机械连接不牢固:确保使用正确的压接工具进行压接操作,压力需适当。
    3. 温度变化引起的性能下降:使用适当的散热措施,确保工作温度不超过最大允许值。

    总结和推荐


    总体而言,TE Connectivity的1.0mm间距线束到板连接器ASHL-0004-ES是一款性能稳定、设计优良的产品。它不仅适用于高密度连接需求,而且能够在苛刻的环境中保持良好性能。对于需要高可靠性连接的应用场合,这款连接器无疑是一个理想的选择。强烈推荐在相关应用中采用该产品。

2367196-3参数

参数
最大频率 -
紧固类型 -
端口数 -
触头端接 -
类型 Header,Locking Ramp
阻抗 -
外壳颜色 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
