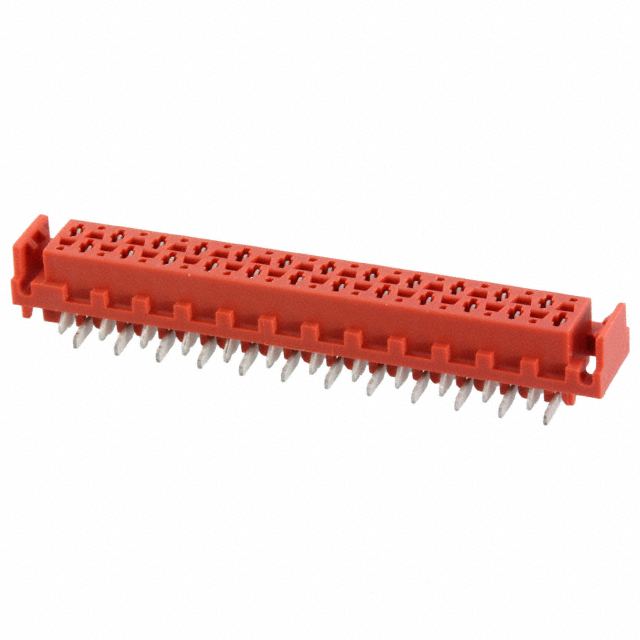

9-338069-4

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 1.27mm间距24p双排排针, Micro-MaTch系列, 垂直
供应商型号: 9-338069-4
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 9-338069-4

9-338069-4概述


    产品简介


    本手册介绍的是Micro-MaTch工业系列中的一个电子元器件——一种用于板对板连接的24位、1.27毫米中心线的垂直表面贴装插座。该产品属于FFC/FPC及扁平电缆连接器类别,具体为顶部进入的板上插座型接头。该产品主要应用于需要高密度连接的场合,如工业控制设备、通信设备、自动化系统等领域。

    技术参数


    - 产品类型: 板对板连接器
    - 接头类型: 女生端(顶部进入)
    - 位置数量: 24
    - 中心线(节距): 1.27毫米(0.05英寸)
    - 安装方式: 垂直、表面贴装
    - 插座类型: 2行、板上插座
    - 接触电阻: 1000兆欧
    - 操作电压: 100伏交流电
    - 焊接过程特征: PCB支架
    - 外壳材料: PA 4.6
    - 接触材料: 磷青铜
    - 最大电流承载能力: 1.5安培
    - 温度范围: -40至105摄氏度(-40至221华氏度)
    - 兼容标准: UL认证、符合欧盟RoHS、ELV和REACH指令

    产品特点和优势


    - 高可靠性: 采用磷青铜作为接触材料,确保良好的导电性能和长寿命。
    - 高密度设计: 24个位置的紧凑设计使其适合于空间受限的应用。
    - 多方位保护: 具有绝缘体和外壳双重保护,防止外部干扰和短路。
    - 广泛的适用性: 可用于多种行业,包括工业自动化、通信设备和消费电子。
    - 易安装性: 垂直表面贴装的设计便于自动装配线的集成。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 在自动化生产线中,用于连接控制板与传感器模块。
    - 通信设备: 在网络交换机、路由器等设备中,用于内部组件之间的连接。
    - 消费电子: 在手机、平板电脑等移动设备中,用于内部电路板的连接。
    使用建议:
    - 正确的焊接温度: 确保焊接温度不超过260°C,以避免损坏接头。
    - 正确对齐: 在安装过程中,确保接头正确对齐,避免因错位导致接触不良。
    - 定期检查: 定期检查连接器的状态,确保长期可靠的性能。

    兼容性和支持


    该产品与其他Micro-MaTch工业系列的组件兼容,提供全面的技术支持。如有任何技术问题,可联系厂商提供的技术支持热线+1 800 522 6752进行咨询。

    常见问题与解决方案


    1. Q: 连接器不能正常工作怎么办?
    - A: 首先检查接头是否正确安装并对齐。其次确认焊接过程是否按照规范进行。最后,联系厂商的技术支持寻求帮助。
    2. Q: 接触电阻过高怎么办?
    - A: 确保接头接触面清洁无污物,并重新进行焊接。如仍有问题,需更换新的接头。
    3. Q: 如何判断接头是否损坏?
    - A: 使用万用表测量接头的绝缘电阻,如果低于规定值,则可能已经损坏。此外,目视检查是否有明显的物理损伤。

    总结和推荐


    总体来说,这款24位、1.27毫米中心线的Micro-MaTch工业系列板对板插座是一款高度可靠且应用广泛的产品。其紧凑的设计和高性能使其成为许多高要求应用的理想选择。我们强烈推荐在需要高密度连接的应用中使用此产品,特别是在工业自动化、通信设备和消费电子领域。该产品具备优异的兼容性和易于安装的特点,是市场上的佼佼者。

9-338069-4参数

参数
类型 Friction Lock,Receptacle
触头镀层厚度 - 配接 -
防护等级 -
间距-配接 2.54mm
针脚数 24pin
额定电流 1.5A
颜色 红色
排数 2
触头镀层 - 配接
长*宽*高 35mm(长度)*6.9mm(高度)
安装方式 贴片安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 卷带包装

9-338069-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-338069-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 9-338069-4 9-338069-4数据手册

9-338069-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
