2314876-4

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2mm间距4p单排排母 插座, AMPMODU系列, 直角, 通孔安装
供应商型号: UA-2314876-4
供应商: 海外现货
标准整包数: 65
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 2314876-4

2314876-4概述


    产品简介

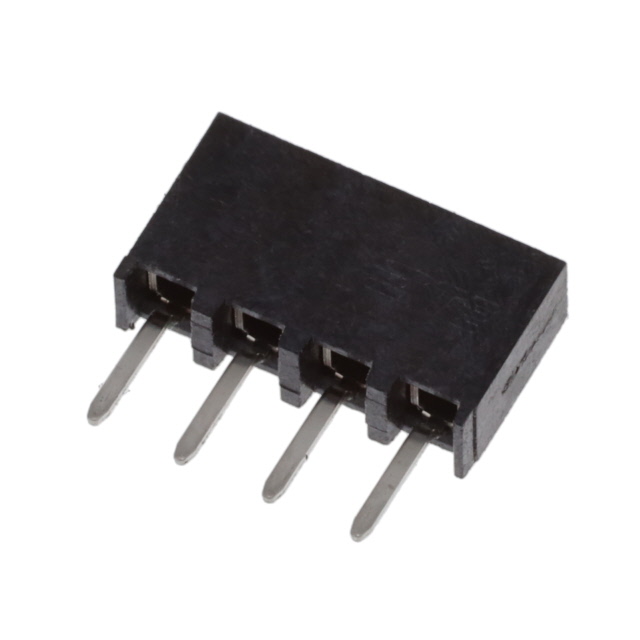

    产品类型:本产品为PCB垂直安装插座,属于板对板连接器系列,型号为2MM-R-S04-VT-02-F-TB。它具备四个位置,中心线间距为2毫米(0.079英寸),采用表面贴装方式,具有镀金表面处理。
    主要功能:该PCB插座用于连接不同电路板,提供信号传输通道。适用于需要高密度布线和可靠连接的应用场景,如通信设备、工业自动化、医疗仪器等领域。

    技术参数


    - 接触数量:4个
    - 中心线间距:2 mm [0.079 in]
    - 插头终止方式:通孔焊接
    - 材料:插座主体材料为LCP(液晶聚合物)
    - 工作温度范围:-40℃至125℃
    - 额定电压:125 VAC
    - 绝缘耐压:650 VAC
    - 接触电流:最大2 A
    - 包装方式:管式包装
    - 阻燃等级:UL 94V-0
    - 无卤素含量:低卤素,Br, Cl, F, I < 900 ppm
    - 焊锡过程能力:最高260°C的回流焊接

    产品特点和优势


    - 高效可靠:通过优化的设计实现可靠的电气和机械性能。
    - 兼容性广:能够与其他多种2 mm AMPMODU系列的插头配套使用,确保良好的电气连接。
    - 卓越的电气特性:出色的绝缘耐压和额定电流,确保稳定的信号传输。
    - 严苛环境适应性:能在宽广的工作温度范围内正常运行,适用于工业自动化和极端气候条件下的应用。
    - 高质量材料:使用高耐热性的LCP材料作为主体,提高了产品的使用寿命和稳定性。

    应用案例和使用建议


    应用场景:2MM-R-S04-VT-02-F-TB广泛应用于各类电子产品中,如通信设备、医疗仪器、工业自动化系统等,尤其是在需要高密度布线和可靠的信号传输场合。具体应用实例包括路由器、交换机、服务器、传感器模块等。
    使用建议:安装过程中应确保正确的PCB厚度和焊接质量,以保证良好的电气连接。建议在设计时考虑适当的散热措施,尤其是在高温环境下使用。另外,定期检查连接器的状态,确保长期可靠运行。

    兼容性和支持


    - 兼容性:可与TE的其他2 mm AMPMODU系列的插头配合使用。
    - 支持:如果遇到任何技术问题,可通过免费电话+1 800 522 6752联系技术支持团队。

    常见问题与解决方案


    1. 问题:安装后无法稳定连接。
    - 解决方案:确认插头和插座之间的中心线间距是否匹配,确保正确的安装方向。
    2. 问题:信号传输不稳定。
    - 解决方案:检查焊点是否牢固,必要时重新焊接;确保PCB板上没有灰尘或其他杂物干扰。
    3. 问题:长时间使用后接触不良。
    - 解决方案:清洁插座内的触点,确保无氧化或污垢影响导电性。

    总结和推荐


    2MM-R-S04-VT-02-F-TB是一款设计先进、可靠性高的PCB插座。其优异的电气性能、广泛的工作温度范围和优良的材料选择使其成为许多高要求应用的理想选择。鉴于其出色的性能和广泛的兼容性,我们强烈推荐在需要高密度布线和稳定信号传输的项目中使用此款产品。

2314876-4参数

参数
颜色 -
触头镀层 - 配接
额定电流 2A
触头镀层厚度 - 配接 100nm
类型 Push-Pull,Receptacle
防护等级 -
排数 1
间距-配接 2mm
针脚数 4pin
安装方式 通孔安装
零件状态 在售
包装方式 管装

2314876-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2314876-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 2314876-4 2314876-4数据手册

2314876-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
