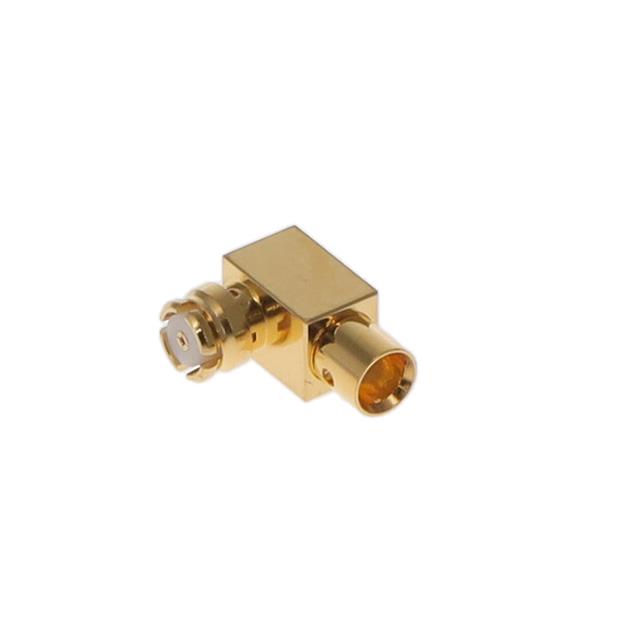

2406869-1

产品分类:
厂牌: TE CONNECTIVITY
产品描述: Conn SMP 0Hz to 15GHz 50Ohm Solder RA Cable Mount F Gold
供应商型号: 571-2406869-1
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY  2406869-1

2406869-1概述


    产品简介


    Tyco Electronics Series SMP 50 欧姆微小型连接器 是一款专为高密度和空间节省设计的应用场合而开发的产品。这些连接器主要适用于需要最小尺寸和紧凑设计的场景,适用于高达40 GHz的工作频率,并配备可靠的卡扣式耦合机构。该系列连接器提供直式和90度弯角版本,可用于电缆或焊接到印刷电路板(PCB)的表面贴装技术(SMT)连接器。

    技术参数


    - 工作电压:335 Vrms
    - 温度范围:-65°C 至 +165°C
    - 特性阻抗:50 欧姆
    - 频率范围:0 到 40 GHz
    - 驻波比(VSWR):≤ 1.5(直式)
    - 电流承载能力:1.2 安培最大
    - 气候类别:-65/165/4
    - 插入损耗:
    - 0.1 dB 最大值 @ 1 GHz
    - ≤ 1.15, 直流到 6 GHz
    - ≤ 1.25, 6 GHz 到 12 GHz
    - ≤ 1.1 + 0.01f [GHz], 直流到 20 GHz
    - 屏蔽效能:≤ -80 dB 到 3 GHz, ≤ -65 dB 从 3 到 26.5 GHz

    产品特点和优势


    1. 紧凑设计:适用于需要高集成度的应用,如无线通信设备、雷达系统等。
    2. 可靠耦合机制:采用卡扣式耦合机构,确保稳定的连接性能。
    3. 广泛的工作频率:能够覆盖从直流到40 GHz的宽频段,适用于高频应用。
    4. 良好的机械性能:通过一系列严格的机械测试,确保长期稳定使用。
    5. 高电气性能:低插入损耗和优异的屏蔽效能,保证信号传输的可靠性。

    应用案例和使用建议


    应用案例:
    - 无线通信设备中的天线连接。
    - 雷达系统的内部信号传输。
    - 无线基础设施中的射频设备。
    使用建议:
    - 在安装过程中要确保正确对准,避免机械损伤。
    - 连接时应遵循制造商推荐的操作方法,确保连接稳固。
    - 确保连接器周围环境符合工作温度和湿度要求,以避免过热或冷凝问题。

    兼容性和支持


    - 兼容性:该系列连接器与其他标准SMP 50欧姆连接器兼容,可以轻松与其他兼容设备进行互连。
    - 支持:泰科电子提供详尽的技术支持文档,包括详细的安装指南和常见问题解答。如有任何技术问题,可以通过官方网站联系技术支持团队。

    常见问题与解决方案


    1. Q:如何检查连接器的屏蔽效能?
    - A: 可以使用网络分析仪测量从直流到26.5 GHz的屏蔽效能,确保符合标准要求。
    2. Q:连接器在高温环境下是否能正常工作?
    - A: 该系列连接器的设计允许在-65°C至+165°C的温度范围内正常工作。但在极端高温条件下,应确保周围环境通风良好,防止过热。
    3. Q:如何确保连接器的可靠性?
    - A: 应定期进行绝缘电阻、电流承载能力和机械耐久性测试,确保连接器在长期使用中的可靠性。

    总结和推荐


    综上所述,Tyco Electronics Series SMP 50 欧姆微小型连接器 是一款具有卓越性能和高可靠性的产品,特别适合需要高密度集成和高性能电气特性的应用场合。其紧凑设计、可靠机械性能以及宽广的工作频率范围使其在市场上具备显著的竞争优势。我们强烈推荐此款连接器用于无线通信、雷达系统和高密度电路板设计等领域。

2406869-1参数

参数
长*宽*高 6.86mm(长度)*3.97mm(高度)
安装方式 导线安装,焊接安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装
