9-1393116-9

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 9-1393116-9
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他开关 9-1393116-9

9-1393116-9概述

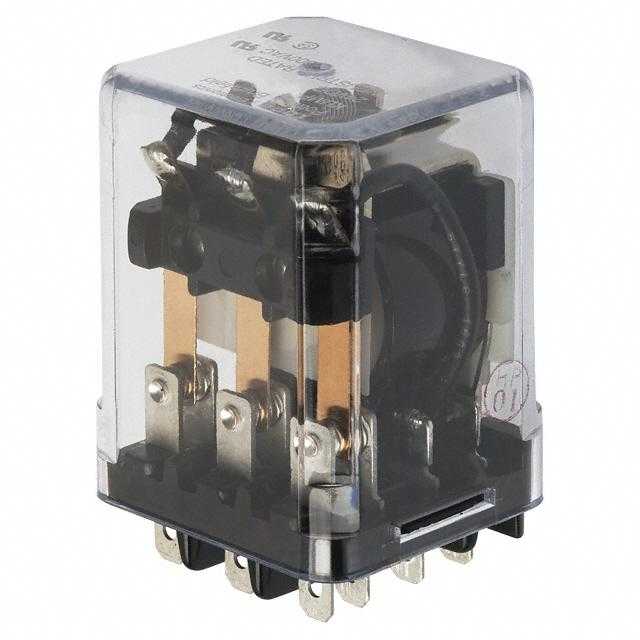

    KUMP系列面板插件继电器产品手册

    产品简介


    KUMP系列面板插件继电器是由Potter & Brumfield生产的通用型继电器。这些继电器可用于各种环境,如医院床铺、半导体晶片设备、起重机/液压机控制等领域。KUMP系列具有多种触点配置和安装方式,可以满足不同应用场景的需求。本手册提供了有关继电器的技术规格、性能参数和应用指南。

    技术参数


    - 线圈版本
    - 交流线圈:6V、12V、24V、120V、240V
    - 直流线圈:5V、6V、12V、24V、48V、110V
    - 额定功率:最大2.9VA(交流),1.3W(直流)

    - 绝缘数据
    - 初始介电强度:1200VRMS(接触之间),2200VRMS(触点和线圈之间),2200VRMS(相邻触点之间)
    - 初始绝缘电阻:100MΩ(500VDC)
    - 环境温度
    - 交流线圈:封闭式继电器(3极)为-45°C至+45°C;封闭式继电器(1或2极)为-45°C至+55°C;开放式继电器为上述范围+15°C
    - 直流线圈:封闭式继电器为-45°C至+70°C;开放式继电器为上述范围+15°C

    - 机械性能
    - 端子保持力:快速连接端子(.205英寸)为17磅,其他端子为25磅
    - 重量:85克
    - 包装:每单元托盘25个,每箱150个
    - 合规性
    - 符合欧盟RoHS/ELV、中国RoHS、REACH标准

    产品特点和优势


    KUMP系列面板插件继电器的主要特点是其高可靠性和广泛的适用性。其独特的设计使得触点材料可以根据需要选择,包括银镉氧化物(AgCdO)和银锡氧化铟氧化物(AgSnOInO)。这使得它们适用于广泛的工业应用,特别是需要高耐久性和稳定性的场合。此外,可选的指示灯和手动测试按钮提高了用户体验和安全性。

    应用案例和使用建议


    - 医院床铺:KUMP系列继电器可以在医院床铺控制系统中用于安全切换电路,确保患者的安全。
    - 半导体晶片设备:在半导体制造过程中,这些继电器用于精确控制晶片处理设备的电源。
    - 起重机/液压机控制:在重型机械控制中,这些继电器可用于负载开关和保护电路。
    使用建议:为了延长使用寿命和提高可靠性,建议定期检查和维护继电器的触点。特别是在高频率操作环境中,应注意监测触点磨损情况,并及时更换。

    兼容性和支持


    KUMP系列继电器提供多种安装选项,包括快速连接端子和印刷电路板端子。此外,该产品还提供多种配件,如插座、引脚等,以方便不同应用场景下的安装和使用。TE Connectivity有限公司为其产品提供全面的技术支持和保修服务,确保客户获得最佳的使用体验。

    常见问题与解决方案


    - Q: 继电器在高湿度环境下工作不稳定?
    - A: 确保安装在干燥通风的环境中,避免直接暴露于潮湿空气。如果无法避免,可以考虑使用带有防潮涂层的产品。

    - Q: 继电器频繁跳动怎么办?
    - A: 检查触点是否有污垢或氧化层,如有需要清理。同时确保线圈电压正确且稳定。

    总结和推荐


    总体而言,KUMP系列面板插件继电器是一款高性能、多用途的产品,适用于各种工业应用场景。其坚固耐用的设计和广泛的适用性使其在市场上具备很高的竞争力。我们强烈推荐这一系列产品给那些需要高可靠性和多样化的继电器解决方案的客户。无论是医院床铺还是半导体生产设备,KUMP系列都是一个值得信赖的选择。

9-1393116-9参数

参数
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
长*宽*高 55.55mm(高度)
安装方式 支架安装

9-1393116-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1393116-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 9-1393116-9 9-1393116-9数据手册

9-1393116-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.153 ¥ 255.3959
10+ $ 28.4381 ¥ 236.4511
25+ $ 27.5176 ¥ 228.6764
38+ $ 27.3798 ¥ 223.1557
75+ $ 27.1135 ¥ 222.0326
113+ $ 26.9869 ¥ 220.9959
150+ $ 26.9869 ¥ 220.9959
库存: 64
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 255.39
直接购买
加入购物车
