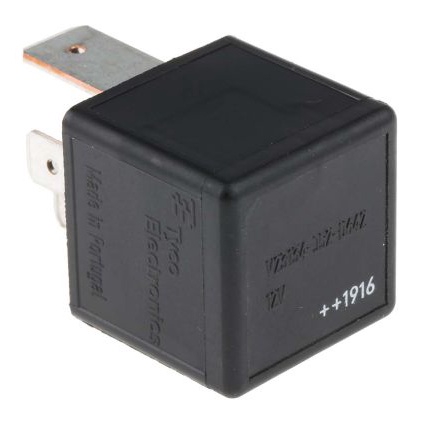

V23134J0052D642 7-1393303-3

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车继电器, F7系列, 12V 直流, 单刀单掷
供应商型号: 5352564
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 V23134J0052D642 7-1393303-3

V23134J0052D642 7-1393303-3概述


    产品简介


    产品名称:Power Relay F7
    产品类型:插拔式继电器(Plug-in relays)
    主要功能:
    - 限流连续电流至70A
    - 符合ISO标准的尺寸和功能分配
    - 可提供12V或24V版本
    - 采用快速连接端子和PCB端子
    应用领域:
    - 后挡风玻璃除霜器
    - 电池断开连接
    - 功率分配(接线夹15)

    技术参数


    - 电压规格:12V或24V;可根据需求提供其他额定电压
    - 额定电流:
    - 12V时:最大50A
    - 24V时:最大40A
    - 额定电压:12V或24V
    - 额定温度范围:-40°C至+125°C
    - 接触材料:
    - 12V:AgNi0.15
    - 24V:AgSnO2
    - 额定功率消耗:
    - 12V:1.6W
    - 24V:2.0W
    - 操作时间:
    - 吸合时间:典型值为7ms
    - 释放时间:典型值为2ms
    - 绝缘测试电压:500VACrms
    - 环境测试条件:-40°C至+155°C
    - 机械强度:
    - 轴向力:150N
    - 拉力:100N
    - 扭转:0.3Nm

    产品特点和优势


    - 防护等级:符合IP 54标准,具备防尘防水能力
    - 快速连接终端:便于安装与维护
    - 高负载能力:支持高达70A的连续电流,适用于多种应用
    - 标准化设计:符合ISO标准,确保与其他标准组件的兼容性
    - 多种型号:可根据不同应用需求选择不同的配置

    应用案例和使用建议


    典型应用:
    - 后挡风玻璃除霜器
    - 电池断开连接
    - 功率分配(接线夹15)
    使用建议:
    - 在高温环境下使用时,应注意散热,以避免过热导致损坏。
    - 安装时确保外壳密封,防止灰尘和水分进入影响使用寿命。

    兼容性和支持


    - 兼容性:与其他ISO标准组件兼容,易于集成到现有系统中。
    - 技术支持:如需更多应用支持,请联系泰科电子(Tyco Electronics)。

    常见问题与解决方案


    问题1:如何安装该继电器?
    - 解决方案:参照产品手册中的安装步骤进行操作,或者联系专业技术人员进行安装。
    问题2:在高温环境下使用,如何保证正常运行?
    - 解决方案:在高温环境下,需额外安装散热装置,并确保良好的通风条件。

    总结和推荐


    综合评估:
    - 优点:
    - 高性能与高可靠性
    - 符合多种环境测试标准
    - 多种配置可选,适应性强
    - 适用场景:
    - 广泛应用于汽车、卡车及其他工业领域
    - 特别适合于需要高电流控制的应用场合
    推荐使用:
    - 强烈推荐用于需要高负载、高可靠性的电力控制系统。无论是在后挡风玻璃除霜器还是电池断开连接系统中,这款继电器都表现出色,是高性能电力系统的理想选择。

V23134J0052D642 7-1393303-3参数

参数
继电器类型 -
开关功能 -
长*宽*高 25.9mm*25.9mm*57.9mm
安装方式 面板安装

V23134J0052D642 7-1393303-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23134J0052D642 7-1393303-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23134J0052D642 7-1393303-3 V23134J0052D642 7-1393303-3数据手册

V23134J0052D642 7-1393303-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
