3-1393250-4

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: 1 3A 按下重置 卡入式安装,按扣安装
供应商型号: N-3-1393250-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他开关 3-1393250-4

3-1393250-4概述


    产品简介

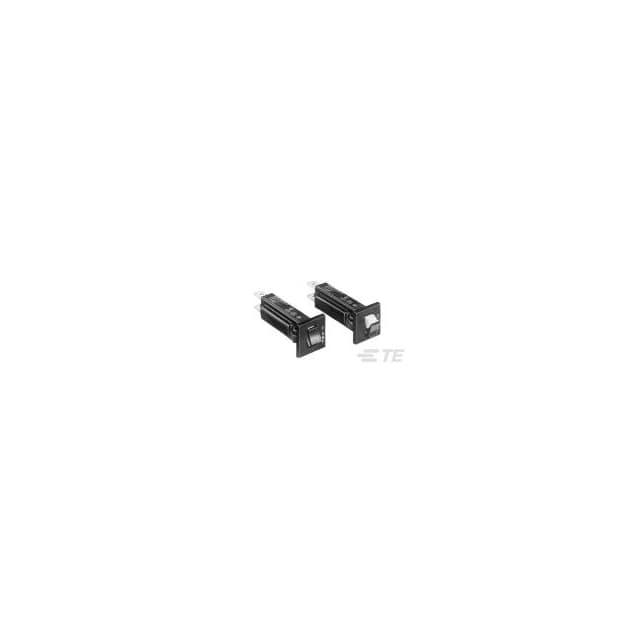

    W28系列是热操作型电流敏感附加保护器,适用于办公设备、自动售货机、数据处理设备或其他类似装置。这些保护器也适合工业应用,且配有手动复位功能以重新接通因过载而自动断开的电路。特别的是,W28S型号还具有手动操作功能。

    技术参数


    - 电流范围:0.25 A 至 20 A
    - 额定电压:
    - 交流电:277 V(60 Hz)、240 V(400 Hz)
    - 直流电:50 V
    - 最大负载能力:
    - 单相电机启动:2 马力(250 V 交流电)、1 马力(125 V 交流电)
    - 热过载特性:
    - 0.25 A 至 2 A 的保护器按 175% 的标称满载电流设定
    - 3 A 至 20 A 的保护器按 135% 的标称满载电流设定
    - 使用频率:
    - 60 Hz、400 Hz
    - 短路电流容量:
    - 1000 A(除 W28H 型号外)
    - 2000 A(W28H 型号,125 V 交流电)

    产品特点和优势


    W28系列保护器具备以下独特功能和优势:
    - 高可靠性:通过UL认证,适用于多种应用场景。
    - 高过载保护:设计为热操作型,能够根据电流超过额定值的比例自动切断电路。
    - 手动复位功能:提供额外的安全保障,确保在过载情况下手动复位以恢复正常运行。
    - 广泛适用性:适用于不同类型的电气设备,无论是办公设备还是工业应用。

    应用案例和使用建议


    应用案例
    W28系列保护器广泛应用于各类电器设备中,如办公自动化设备、自动售货机和数据处理设备。例如,在办公自动化系统中,这些保护器能够有效防止因电流过大导致的设备损坏。在工业环境中,它们同样可以用于电机控制和各种机械设备的过载保护。
    使用建议
    1. 安装环境:确保保护器安装在符合要求的外壳内,有足够的强度和厚度。
    2. 电气特性匹配:确保保护器的工作频率和电压与设备匹配,避免因电气特性不匹配造成的故障。
    3. 定期检查:定期检查保护器的状态,确保其正常工作,特别是在频繁操作的情况下。

    兼容性和支持


    W28系列保护器与其他电子元器件和设备具有良好的兼容性。制造商提供了详细的安装指南和支持服务,以确保用户能够正确安装和使用这些保护器。

    常见问题与解决方案


    - 问题:设备在正常操作时频繁跳闸。
    - 解决方案:检查保护器的设定电流值是否合理,如果电流设定过低,可适当提高保护器的电流设定值。
    - 问题:保护器复位后无法接通电路。
    - 解决方案:检查保护器的安装位置是否有机械损坏或过载情况,必要时更换保护器。

    总结和推荐


    W28系列保护器凭借其高可靠性和广泛应用性,成为许多场合下的理想选择。它们具备出色的电流敏感性和手动复位功能,能够有效保护设备免受过载和短路的危害。总体而言,这款产品在设计上考虑到了广泛的应用需求,非常适合用于办公设备、自动售货机以及工业自动化设备等领域。因此,强烈推荐使用这款产品。

3-1393250-4参数

参数
断路器类型 -
执行器类型 按下重置
额定电流 3A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
安装方式 卡入式安装,按扣安装
零件状态 在售
包装方式 盒装,散装

3-1393250-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1393250-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 3-1393250-4 3-1393250-4数据手册

3-1393250-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
