9-1440003-5

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 小型继电器,电磁继电器 通孔安装
供应商型号: JY-9-1440003-5
供应商: 云汉优选
标准整包数: 1

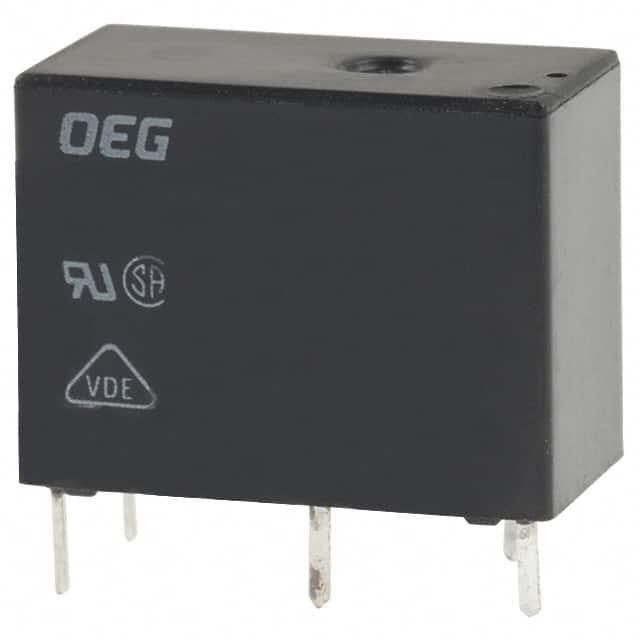

TE CONNECTIVITY 其他继电器 9-1440003-5

9-1440003-5概述

    通用型 PCB 继电器技术手册

    1. 产品简介


    本文档介绍了通用型 PCB 继电器(型号为 PCH),这是一种适合广泛应用的电子元件。PCH 系列继电器主要用于家电、暖通空调、冰箱和微波炉等领域。该系列继电器具备两种接触结构:单掷(NO)和双掷(NC/NO)类型,额定电流范围为 5A 至 10A,适用于多种电压需求,包括直流 30V 和交流 277V。

    2. 技术参数


    主要规格
    - 接触形式:1 Form A (NO),1 Form C (CO)
    - 额定电压:30VDC, 277VAC
    - 最大切换电压:30VDC, 277VAC
    - 额定电流:5A 至 10A
    - 接触材料:AgSnO2
    - 最小推荐接触负载:100mA,5VDC
    - 操作频率:360 次/小时
    - 操作/释放时间:最大 10/5ms
    电气耐久性
    - D 型:5A,277VAC,电阻性,-30°C 至 +70°C,100,000 次
    - L 型:5A,277VAC,电阻性,-30°C 至 +70°C,30,000 次
    - D/L-WG 型:5A,250VAC,电阻性,-40°C 至 +85°C,100,000 次
    机械耐久性
    - 直流线圈:10,000,000 次操作
    绝缘数据
    - 初始介电强度:接点间 750Vrms,接点与线圈间 4000Vrms
    - 初始浪涌承受电压:接点与线圈间 10000Vrms
    - 清理/爬电距离:接点与线圈间 NO:≥ 4.9mm / 6.6mm,CO:≥ 4mm / 5mm
    其他数据
    - 材料合规性:符合欧盟 RoHS/ELV,中国 RoHS,REACH,卤素含量
    - 工作温度范围:-40°C 至 +85°C
    - 冲击阻力(功能性):10g
    - 冲击阻力(破坏性):100g
    - 焊接热冲击:RTII: 270°C/10s,RTIII: 260°C/5s
    - 包装单位:托盘/100 个,纸箱/1000 个

    3. 产品特点和优势


    PCH 系列继电器具有以下独特优势:
    - 高可靠性:机械耐久性高达 10,000,000 次操作,电气耐久性高。
    - 宽工作温度范围:工作温度从 -40°C 到 +85°C。
    - 高绝缘等级:介电强度高达 4000Vrms。
    - 多样化的接触形式:支持单掷和双掷两种接触形式,满足不同应用需求。
    - 环保材料:符合欧盟 RoHS/ELV 及中国 RoHS 等标准,环保合规。

    4. 应用案例和使用建议


    PCH 系列继电器广泛应用于家用电器、暖通空调系统、冰箱和微波炉等设备中。以下是几个具体的应用场景:
    - 家用电器:如洗衣机和烘干机,用于控制电机的开关。
    - 暖通空调系统:用于控制压缩机和风扇的开关。
    - 冰箱:用于控制制冷剂的流动。
    - 微波炉:用于控制磁控管的开关。
    使用建议:
    - 在安装过程中,确保继电器的接点和线圈之间的清理距离符合要求。
    - 定期检查和清洁继电器,以保持其最佳工作状态。
    - 根据应用的具体环境条件,选择适当的型号(如低温环境下的 D/L-WG 型)。

    5. 兼容性和支持


    PCH 系列继电器与其他电子元件具有良好的兼容性,能够方便地集成到现有的电路设计中。制造商提供全面的技术支持和售后服务,如有需要可以联系当地的 TE Connectivity 销售和技术支持团队获取更多信息。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:继电器频繁跳闸。
    - 解决方案:检查负载是否超出了额定值,调整负载或者更换更高额定值的继电器。
    - 问题:继电器操作时间不稳定。
    - 解决方案:检查电源电压是否稳定,或更换线圈版本(如敏感型或标准型)。
    - 问题:接触不良。
    - 解决方案:清洁接点并检查接触材料是否有磨损,必要时更换新的继电器。

    7. 总结和推荐


    总体来说,PCH 系列继电器凭借其高可靠性和广泛的适用性,在家电和工业自动化领域有着显著的优势。其宽泛的工作温度范围和强大的机械耐久性使其能够在恶劣环境下依然保持高效运行。此外,其环保材料和广泛的兼容性也为用户提供了更多的灵活性。因此,我们强烈推荐这款产品作为高性能、可靠和经济的选择。

9-1440003-5参数

参数
开关功能 -
继电器类型 小型继电器,电磁继电器
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

9-1440003-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1440003-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 9-1440003-5 9-1440003-5数据手册

9-1440003-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
