9-1423983-2

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-9-1423983-2
供应商: 期货订购
标准整包数: 100

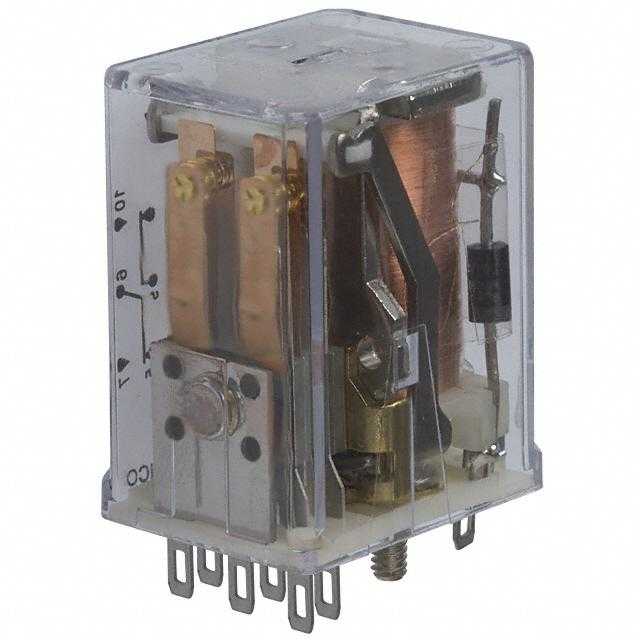

TE CONNECTIVITY 其他继电器 9-1423983-2

9-1423983-2概述


    产品简介


    产品名称:R10 系列继电器
    产品类型:信号继电器
    主要功能:
    R10 系列继电器是一种高性能、高可靠性的信号继电器,广泛应用于自动化控制、通信系统、工业设备等领域。该继电器具有多种触点配置,能够承受不同的电压和电流负载,适用于各种复杂的应用环境。
    应用领域:
    - 自动售货机及硬币兑换机
    - 音频设备
    - 电梯系统
    - 交通控制系统
    - 超声波检测设备
    - 停车场收费读卡器

    技术参数


    - 接触额定值(UL 508):
    - W型:单接触(AgCdO),最大7.5A@120VAC,最大300mA@12VDC
    - X型:单接触(AgCdO),最大5A@120VAC,最大300mA@12VDC
    - M型:双触头(AgCdO),最大5A@120VAC,最大300mA@12VDC
    - Y型:单接触(Ag),最大2A@120VAC,最大100mA@12VDC
    - Z型:双触头(Ag),最大3A@120VAC,最大2A@30VDC
    - P型:双触头(Au覆银Ag),最大1mA@干电路
    - L型:双触头(AuPtAg),最大500微安@干电路
    - 线圈数据:
    - 直流线圈电压范围:3至115VDC
    - 交流线圈电压范围:6至115VAC
    - 线圈电阻:10Ω 至 15000Ω
    - 线圈功率:900mW 至 45000mW
    - 典型操作时间:几毫秒至数十毫秒
    - 机械寿命:10^6 次操作,除W型为10^6 次操作外
    - 绝缘强度:
    - 开路之间:500VRMS
    - 触点与线圈之间:1000VRMS
    - 相邻触点之间:1000VRMS
    - 其他数据:
    - 环境温度范围:-55°C 至 75°C
    - 包装:每单元盘装50个,每箱装350个
    - 重量:23克至40克
    - 材料符合性:符合欧盟RoHS/ELV、中国RoHS、REACH标准,无卤素

    产品特点和优势


    - 多触点配置:R10系列继电器提供多种触点配置,包括单触点和双触头,以满足不同应用需求。
    - 高可靠性:机械寿命高达10^6次操作,确保长期稳定运行。
    - 广泛的电压和电流范围:支持从3VDC到115VAC的广泛电压范围,可适应不同工作条件。
    - 环保设计:符合多项环保标准,如RoHS和REACH,适合现代绿色工业生产。

    应用案例和使用建议


    应用场景:
    - 自动售货机:用于控制商品选择和支付过程。
    - 电梯系统:用于楼层选择和安全保护。
    - 交通控制系统:用于信号灯的控制和交通流管理。
    - 超声波检测设备:用于检测设备的开关控制。
    使用建议:
    - 在恶劣环境下使用时,建议选用防护等级更高的型号,以提高设备的耐久性和稳定性。
    - 对于高电流应用,建议选择W型或M型触点,以保证良好的导电性能和安全性。

    兼容性和支持


    兼容性:
    - R10系列继电器支持多种触点配置和线圈选项,可以与其他标准的电子元器件和设备兼容。
    - 提供丰富的配件和接插件,便于安装和维护。
    支持和服务:
    - 厂商提供详细的用户手册和技术支持,以帮助用户更好地理解和使用该产品。
    - 客户可以在需要时联系技术支持团队获取帮助和指导。

    常见问题与解决方案


    - 问题1:如何正确选择合适的触点配置?
    - 解决方案:根据具体应用需求选择触点类型,例如W型适合高电流应用,而Z型适合低电流应用。

    - 问题2:继电器的操作时间不稳定怎么办?
    - 解决方案:检查电源电压是否稳定,如果存在问题,可能需要增加稳压装置以确保电压恒定。

    - 问题3:继电器接触不良怎么办?
    - 解决方案:清洁触点表面,去除氧化层或其他杂质。如果问题持续,考虑更换新的继电器。

    总结和推荐


    综合评估:
    R10系列继电器以其多样的触点配置、宽广的工作电压范围和高可靠性,在多个应用领域中表现出色。该系列产品提供了广泛的选型选项,满足了不同用户的需求。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐使用R10系列继电器。无论是对于小型项目还是大型工业系统,这款继电器都是一个值得信赖的选择。

9-1423983-2参数

参数
继电器类型 -
开关功能 -
长*宽*高 24.13mm(长度)*18.67mm(高度)
安装方式 焊接安装

9-1423983-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1423983-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 9-1423983-2 9-1423983-2数据手册

9-1423983-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 48.8125 ¥ 400.2625
1000+ $ 42.2375 ¥ 346.3475
库存: 10000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 40026.25
