XT484R24 1887213-3

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, XT系列, 24V 交流线圈电压, 切换电流8A, 双刀双掷
供应商型号: 420293
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 XT484R24 1887213-3

XT484R24 1887213-3概述


    产品简介

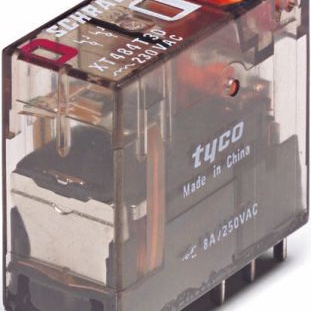

    SCHRACK Interface Plug-in Relay XT
    SCHRACK的通用继电器XT系列是一种适用于各种应用场景的高性能电子元器件。此系列继电器具有单极16安培和双极8安培的多种配置选项,并提供常开(CO)单个或两个触点的选择。继电器线圈支持直流或交流供电,还提供灵敏度高达400毫瓦的型号。通过其强化绝缘设计和符合保护等级II(依据VDE 0700标准),该继电器为用户提供了一个安全可靠的电力控制解决方案。此外,这些继电器符合RoHS标准(欧盟指令2002/95/EC),确保环保合规。

    技术参数


    - 额定电流:单极16A,双极8A
    - 额定电压:最高可达400V AC
    - 最大断开容量:交流下可达4000VA
    - 最大闭合能力:达到30A(直流下)
    - 接触材料:银镍合金90/10
    - 额定频率:无负载情况下为600/min-1
    - 绝缘强度:5000 Vrms(结合RT78726模块)/4000 Vrms(结合RT78725模块)
    - 环境温度范围:直流线圈-40...+70°C,交流线圈-40...+70°C
    - 回收包装:采用可回收材料包装

    产品特点和优势


    SCHRACK XT继电器的优势在于其卓越的机械寿命,单极继电器可达10^6次操作循环,双极继电器可达5x10^6次操作循环。此系列继电器具备手动测试插销,并可选择加装锁止功能。此外,继电器可选配机械和/或电气指示器,方便用户监控状态。通过其多样的触点配置及额定电流等级,使得XT继电器能够适用于广泛的面板板、机械工程等应用场景。

    应用案例和使用建议


    这类继电器广泛应用于面板板和机械工程领域,特别适合需要进行可靠电力控制的应用。例如,在自动控制系统中作为执行器,或者用于工业设备的电源管理。为了提高系统的可靠性,建议在安装时采用制造商推荐的RT标准插座,并且定期检查继电器的工作状态以确保正常运行。对于需要频繁切换的情况,考虑选择更高操作频率的型号,如600/min-1版本。

    兼容性和支持


    SCHRACK XT继电器设计上符合IEC 61810-1标准,并与Tyco Electronics的标准RT插槽兼容,便于集成到现有系统中。若需进一步的技术支持或维护服务,用户可以访问制造商官网(www.tycoelectronics.com 和 www.schrackrelays.com)获取相关信息和资源。

    常见问题与解决方案


    - 问题1:如何确定正确的线圈电压?
    - 解答:参考数据表中“Coil data”章节的表格,根据您的电源条件选择相应的线圈电压。一般推荐的线圈电压范围如下:直流线圈6…110 VDC,交流线圈24…230 VAC。

    - 问题2:如何安装手动测试插销?
    - 解答:请按照产品图纸所示,先拆卸锁定塑料件,然后才能进行测试操作。确保正确操作以免造成意外跳过测试位置直接进入锁定状态。

    总结和推荐


    综上所述,SCHRACK XT系列继电器凭借其卓越的性能、广泛的适用性和可靠的支持服务,在众多应用场景中表现出色。无论是对于新建项目还是升级替换,该系列继电器都是一个值得信赖的选择。然而,在特定应用场合下,还需要根据具体需求挑选合适的型号和技术参数,建议联系专业工程师进行咨询。

XT484R24 1887213-3参数

参数
开关功能 -
继电器类型 -
长*宽*高 29mm*13mm*26.7mm
安装方式 PCB安装,通孔安装

XT484R24 1887213-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

XT484R24 1887213-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY XT484R24 1887213-3 XT484R24 1887213-3数据手册

XT484R24 1887213-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
