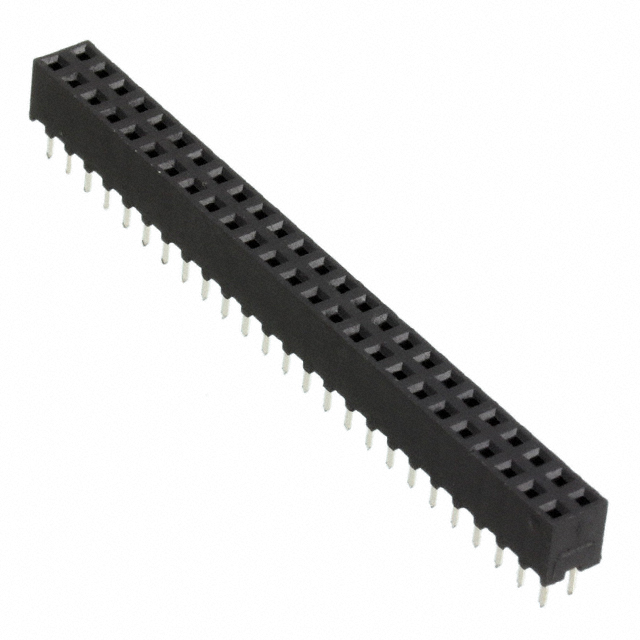

4-1470209-8

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2mm 2 50pin 1A 203nm 金 黑色 通孔安装 50mm(长度)*4mm(高度)
供应商型号: 3398613
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 4-1470209-8

4-1470209-8概述


    产品简介


    产品名称:PCB Mount Receptacle, Vertical, Board-to-Board, 50 Position, 2 mm
    本产品是一种垂直安装的印刷电路板(PCB)插座,属于板对板连接器系统。它主要用于信号传输,设计用于50个位置,每个位置的中心线为2毫米。该连接器采用金镀层,并通过穿孔焊接的方式固定到PCB上。此外,它的外壳颜色为黑色,符合多种标准,适用于多种应用场景。

    技术参数


    - 基本规格:
    - 连接器类型:板对板
    - 接插次数:50个位置
    - 中心线间距:2 mm(0.079英寸)
    - 插座类型:金镀层
    - 安装方式:垂直安装
    - 接触材料:铜合金(接触基材),镀金(接触区域)

    - 电气特性:
    - 额定电压:250 VAC
    - 耐压:650 VAC
    - 电流承载能力:1 A(最大)
    - 接触电阻:小于100 µΩ(初始值)

    - 机械特性:
    - 接触对齐:无需要对齐
    - 装配方法:通过孔焊接到PCB上
    - 接触终止区域电镀材料:锡
    - 焊接方式:通孔焊接
    - 环境适应性:
    - 工作温度范围:-40°C至105°C(-40°F至221°F)

    产品特点和优势


    该连接器的主要优势在于其金镀层保证了出色的电气性能,高密度的50位置布局能够满足高密度应用需求。此外,2毫米的中心线间距使得安装更加紧凑,减少了整体尺寸,提高了空间利用率。同时,其耐压高达650 VAC,使得该连接器能够在高压环境中稳定运行。这些特性使其广泛应用于通信设备、工业控制设备、消费电子产品等领域。

    应用案例和使用建议


    应用案例
    该连接器可以应用于通信模块、电源模块、工业控制系统和汽车电子设备等。例如,在通信设备中,它可以作为信号传输的重要组件;在工业控制系统中,它可以实现多块PCB之间的高速信号传输。
    使用建议
    为了确保最佳的电气性能和稳定性,建议按照技术手册中的安装指南进行操作。此外,选择合适的PCB厚度(推荐1.57 mm),并确保焊接工艺的正确执行,以提高接触可靠性和机械强度。对于复杂的应用场景,建议参考制造商的技术支持文档,获得更专业的指导。

    兼容性和支持


    该产品与TE Connectivity的其他系列产品兼容,如AMP MODU 2 mm系列中的其他连接器和配件。TE Connectivity提供了全方位的技术支持和客户服务,包括安装指导、故障排除和技术咨询。客户可以通过拨打支持电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查焊接质量,确保焊接面积足够大,焊点光滑无毛刺。必要时,重新焊接。

    2. 问题:无法顺利插入连接器
    - 解决方案:检查插入方向是否正确,确保插入力均匀。如果仍然存在问题,可能需要清洁连接器插针。

    3. 问题:接触电阻过高
    - 解决方案:确认接触面干净且无氧化层。如有必要,可使用适当的接触润滑剂来降低接触电阻。

    总结和推荐


    综上所述,PCB Mount Receptacle, Vertical, Board-to-Board, 50 Position, 2 mm 是一款高性能的板对板连接器,具备出色的电气性能和良好的环境适应性。其广泛的应用场景和可靠性使其成为各种电子设备的理想选择。强烈推荐给那些需要高密度信号传输和紧凑设计的项目。通过遵循制造商的技术指南,可以确保该连接器的最佳性能和使用寿命。

4-1470209-8参数

参数
颜色 黑色
触头镀层 - 配接
间距-配接 2mm
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 203nm
针脚数 50pin
额定电流 1A
防护等级 -
排数 2
长*宽*高 50mm(长度)*4mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
