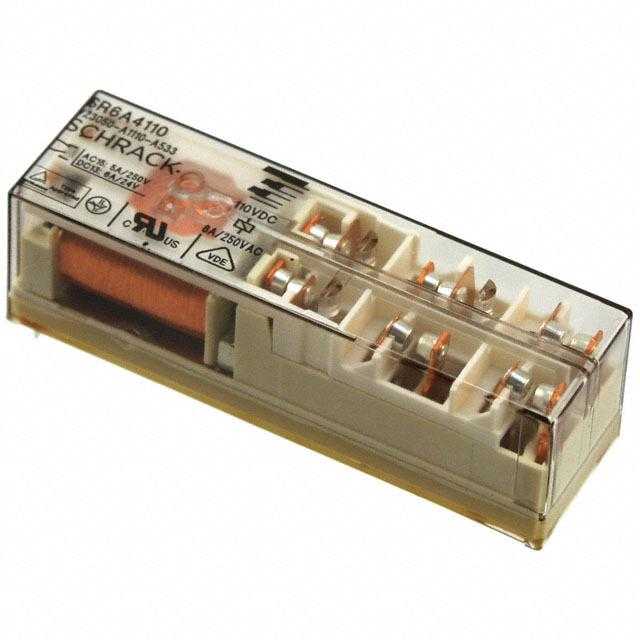

1393260-6

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: SR6 Force Guided Power Relay, with 4 types of contact arrangements.
供应商型号: 2885524
供应商: element14
标准整包数: 1
TE CONNECTIVITY 其他开关 1393260-6

1393260-6概述

    电子元器件产品技术手册:安全继电器SR6, S960

    产品简介


    安全继电器SR6, S960是一种6极单稳态安全继电器,主要用于工业自动化和电网保护等领域。它们适用于需要高可靠性和安全性的场合,如机器安全门控制、紧急停止装置等。安全继电器的核心作用是确保电路在异常情况下能够安全断开,从而保护人员和设备的安全。

    技术参数


    | 参数 | 规格 |

    | 线圈电压 | 5至110 VDC |
    | 工作范围 | Class 2 |
    | 触点配置 |
    • A型:3个常开触点和3个常闭触点
    • B型:4个常开触点和2个常闭触点
    • C型:5个常开触点和1个常闭触点
    • D型:2个常开触点和2个常闭触点(不含第3和第4极)
    • M型:3个常开触点和1个常闭触点(不含第3和第4极)
    • U型:3个常开触点和3个常闭触点(交叉引脚布局)
    • V型:4个常开触点和2个常闭触点(交叉引脚布局)
    |
    | 触点额定值 | 8 A 250 VAC |
    | 触点材料 | SR6: AgSnO2和AgSnO2硬金镀层 0.2-0.3µm
    S960: AgSnO2+2.5µm Au |
    | 设计文件 | S960SpecA22158400.pdf / 2020-09-21
    SR6爆炸图.pdf / 2022-09-21 |

    产品特点和优势


    安全继电器SR6, S960具有以下特点和优势:
    1. 高可靠性:采用双金属合金材料(AgSnO2)和硬金镀层,保证了长时间运行的稳定性和可靠性。
    2. 多种触点配置:提供多种触点组合方式,适应不同的应用需求。
    3. 广泛的工作电压范围:适用电压范围广,可以从5V到110VDC,便于不同电源环境下的应用。
    4. 安全认证:通过TÜV Rheinland认证,确保产品符合国际安全标准。
    5. 环境适应性强:能够在工业环境中稳定工作,耐高温、耐湿。

    应用案例和使用建议


    安全继电器SR6, S960广泛应用于工业自动化和电网保护领域,例如:
    1. 机器安全门控制:用于监测和控制机器安全门的状态,确保在门打开时立即切断电源。
    2. 紧急停止装置:在发生危险情况时,可以迅速切断电路,保障人员安全。
    3. 自动化生产线:在自动化生产线中用于控制各种机械设备的启动和停止,提高生产效率。
    使用建议:
    1. 定期检查:定期检查触点的磨损情况,及时更换磨损严重的触点。
    2. 正确接线:严格按照说明书进行接线,避免因错误接线导致的故障。
    3. 环境适应性:在极端环境下使用时,考虑加装适当的防护措施。

    兼容性和支持


    安全继电器SR6, S960与多种电子元器件和设备兼容,适用于各类工业控制系统。TE Connectivity Austria GmbH提供全面的技术支持和维护服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:触点接触不良
    - 解决方案:清洁触点表面,检查触点是否有磨损,必要时更换触点。
    2. 问题:设备不工作
    - 解决方案:检查电源连接是否正常,确认线圈电压是否在规定范围内。
    3. 问题:设备发出异常声音
    - 解决方案:检查是否有机械卡顿,确认内部部件是否松动,必要时进行调整或维修。

    总结和推荐


    安全继电器SR6, S960是一款高性能、高可靠性的安全继电器,适用于多种工业应用场合。其广泛的工作电压范围、多种触点配置和高强度的触点材料使其在各种环境中都能表现出色。经过TÜV Rheinland认证,产品质量得到了充分保障。TE Connectivity Austria GmbH提供的技术支持和服务也为其加分不少。综上所述,强烈推荐使用安全继电器SR6, S960。

1393260-6参数

参数
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

1393260-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1393260-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 1393260-6 1393260-6数据手册

1393260-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
