4665554001

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-4665554001
供应商: 期货订购
标准整包数: 150
TE CONNECTIVITY  4665554001

4665554001概述

    电子元器件产品技术手册:热缩绝缘套管

    产品简介

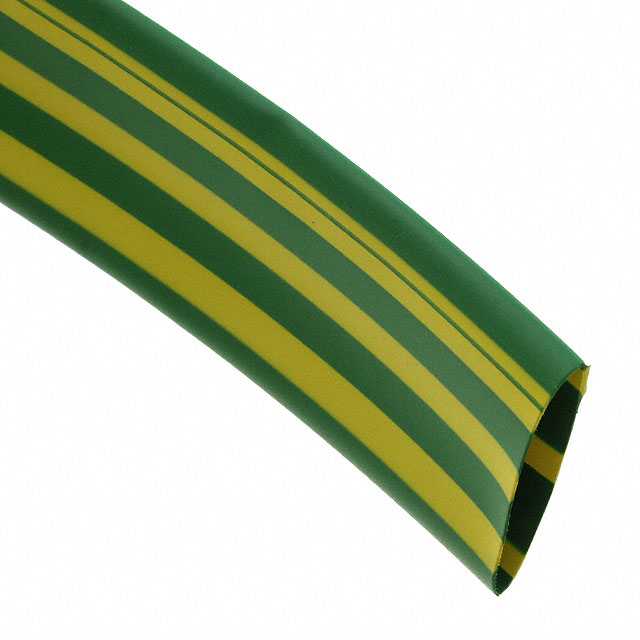

    本技术手册介绍了热缩绝缘套管(型号RW 2056)的基本特性和应用范围。该产品是一种耐热、电绝缘的半柔性聚烯烃材料,适用于各种工业场合下的线束保护和电缆绝缘。

    技术参数


    以下是热缩绝缘套管的关键技术参数:
    - 尺寸和直径
    - 2:1尺寸:
    - 内径:3.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm, 19.0mm, 26.0mm, 38.0mm
    - 收缩后内径:1.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 9.0mm, 13.0mm, 19.0mm
    - 收缩后壁厚:0.50±0.10mm, 0.60±0.10mm, 0.65±0.10mm, 0.75±0.15mm
    - 3:1尺寸:
    - 内径:3.0mm, 6.0mm, 9.0mm, 12.0mm, 18.0mm, 24.0mm
    - 收缩后内径:1.0mm, 2.0mm, 3.0mm, 4.0mm, 6.0mm, 8.0mm
    - 收缩后壁厚:0.55±0.10mm, 0.65±0.10mm, 0.75±0.15mm, 0.85±0.15mm, 1.00±0.20mm
    - 电气特性
    - 绝缘强度:20 MV/m(小于等于26/13)
    - 绝缘强度:10 MV/m(大于26/13)
    - 环境适应性
    - 温度范围:可在-55℃至+250℃范围内使用
    - 其他测试
    - 拉伸强度:≥10 MPa
    - 极限延伸率:≥250%
    - 密度:≤1.35 g/cm³

    产品特点和优势


    - 卓越的电绝缘性:能承受高达20 MV/m的电压,确保高电压环境下安全稳定运行。
    - 耐温性能:能在极端温度条件下使用,从-55℃到+250℃,适应性强。
    - 机械强度高:具有优异的拉伸强度和抗弯折能力,能够经受反复弯曲和拉伸。
    - 环保材料:采用聚烯烃材料,无毒无害,符合RoHS标准。

    应用案例和使用建议


    - 应用案例:
    - 电力系统:用于高压电缆终端和接头的绝缘防护。
    - 通信设备:用于网络设备内部线缆的绝缘和保护。
    - 汽车工业:用于引擎盖下高压线束的绝缘防护。
    - 使用建议:
    - 安装时需注意:应在合适的工作温度范围内操作,避免过热导致材料失效。
    - 日常维护:定期检查安装部位是否有损坏,如发现损坏应及时更换。

    兼容性和支持


    - 兼容性:热缩绝缘套管可与其他主流品牌电线、电缆配套使用,适用于多种应用场景。
    - 技术支持:TE Connectivity提供全面的技术支持,包括产品选型指导、现场安装服务和技术咨询。

    常见问题与解决方案


    - Q: 热缩套管收缩不完全怎么办?
    - A: 确保加热均匀且温度达到规定范围,必要时增加加热时间或使用专用工具。
    - Q: 套管表面出现裂纹怎么办?
    - A: 检查是否存在机械损伤或使用不当,更换新套管并正确安装。

    总结和推荐


    热缩绝缘套管RW 2056以其卓越的电绝缘性能、良好的机械强度和广泛的适用范围,在多个行业中表现出色。对于需要高可靠性线束保护的应用,我们强烈推荐使用这款产品。此外,TE Connectivity提供的全方位技术支持和服务也使其成为客户的首选。
