36550402S1N0T

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 4420200
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY  36550402S1N0T

36550402S1N0T概述

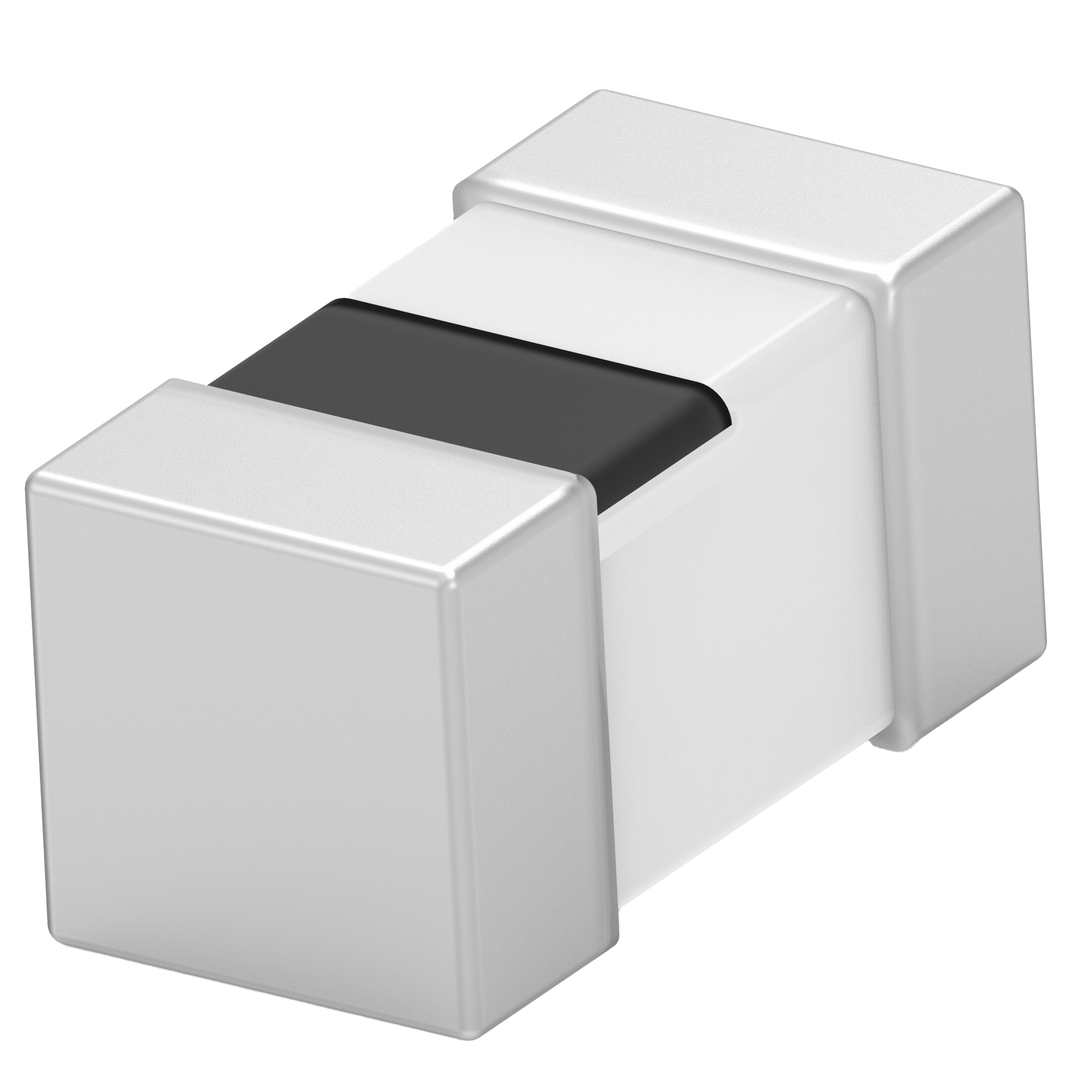

    AUTOMOTIVE GRADE MULTILAYER CHIP INDUCTOR TYPE 3655 SERIES

    产品简介


    TE Connectivity(TE)公司推出了一款适用于汽车应用的多层芯片电感器——3655系列电感器。该系列产品设计采用了低损耗陶瓷单体结构,配合高导电性金属电极,使其具备高频性能。3655系列电感器已通过AEC-Q200认证,并提供两种封装尺寸选择,旨在满足现代汽车系统对可靠性和高性能的需求。

    技术参数


    - 电气特性
    - 感值范围:1.0nH至470nH
    - 容差:±0.1nH,±0.2nH,±0.3nH,±0.5nH,±3%,±5%,±10%
    - 最小自谐振频率(SRF):最低为1000kHz
    - 最大直流电阻(RDC):最高为3.60Ω
    - 最大额定电流(IDC):最高为1000mA
    - 测试频率:8MHz,部分型号为10MHz和12MHz
    - 测试电压:50mV
    - 工作温度范围:-55°C至+125°C(包括自加热温度)

    产品特点和优势


    3655系列电感器具有以下显著特点和优势:
    - 高频性能:能够有效处理高频信号,适合于现代汽车多媒体系统和无线连接系统。
    - 高可靠性:AEC-Q200认证确保了其在汽车应用中的卓越性能和稳定性。
    - 高自谐振频率:在高频应用中表现出色,有助于减少信号干扰。
    - MSL2级防水等级:增强了其在恶劣环境下的耐用性。

    应用案例和使用建议


    应用案例:
    - 汽车多媒体系统:用于滤波和能量储存。
    - 无线连接系统:用于匹配网络和耦合电路。
    - 汽车电源系统:作为储能元件。
    - 安全管理系统:提供可靠的感应信号处理。
    使用建议:
    - 在设计时考虑不同型号的额定电流和自谐振频率,以满足特定应用需求。
    - 选用合适的封装尺寸,以适应不同的安装空间要求。
    - 在高温环境下使用时,确保电感器在正常工作范围内,并定期进行环境测试。

    兼容性和支持


    3655系列电感器与常见的汽车电子系统和模块兼容,可用于多种汽车零部件的生产。TE Connectivity提供全面的技术支持,包括产品选型、应用指南和售后服务,确保客户获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 额定电流不足 | 确保选用额定电流大于实际应用需求的型号。 |
    | 自谐振频率不稳定 | 检查电路设计,避免高频信号的反射和干扰。 |
    | 封装尺寸不合适 | 重新评估安装空间,选用合适的封装尺寸。 |

    总结和推荐


    综合评估:
    - 高频性能优秀,特别适合现代汽车系统的高速信号处理。
    - 高可靠性,经过严格的AEC-Q200认证,确保长期稳定运行。
    - 适用范围广泛,符合各种汽车电子系统的需求。
    推荐:
    鉴于其出色的性能和广泛应用前景,我们强烈推荐TE 3655系列电感器用于汽车相关的设计和制造项目。其高频性能、高可靠性以及广泛的适用性使其成为市场上极具竞争力的产品。

36550402S1N0T参数

参数
包装方式 卷带包装
