9-1393231-9

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-9-1393231-9
供应商: 期货订购
标准整包数: 250

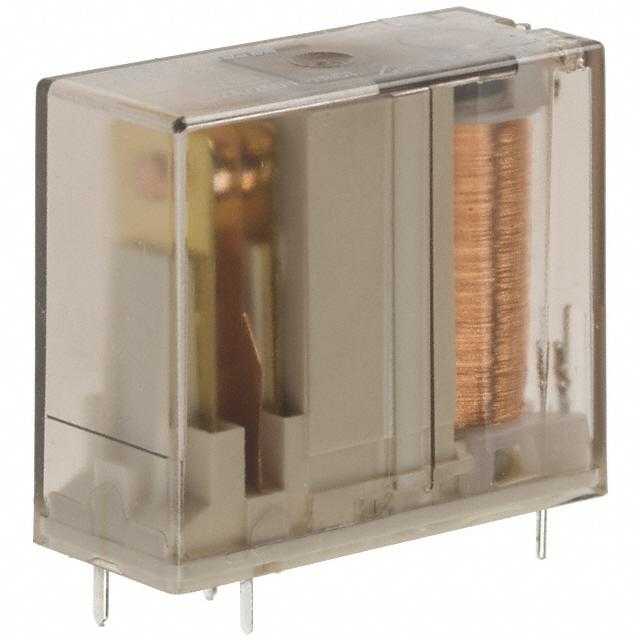

TE CONNECTIVITY 其他继电器 9-1393231-9

9-1393231-9概述

    # 通用继电器技术手册

    产品简介


    基本介绍
    本文档介绍的是来自TE Connectivity公司的SCHRAK系列通用印刷电路板(PCB)继电器。该系列继电器主要应用于电源、家用电器、加热控制和安装系统等领域。它们具有1极、16A、1形式C(CO)或1形式A(NO)接触点的配置,且具备高电压(4kV/8mm)特性。这些继电器还满足RoHS指令要求,确保环保和安全。
    主要功能和应用领域
    1. 功率切换:适用于功率电源和各种电器设备的开关控制。
    2. 保护功能:通过切断电流,防止过载和短路。
    3. 自动化控制:广泛应用于工业和家庭自动化系统中。

    技术参数


    以下是该系列继电器的主要技术规格和性能参数:
    | 参数 | 8A | 12A | 16A |
    ||
    | 额定电压 | 250VAC | 250VAC | 250VAC |
    | 最大切换电压 | 400VAC | 400VAC | 400VAC |
    | 额定电流 | 8A | 12A | 16A |
    | 极限闭合电流(最大4秒,df 10%) | 16A | 20A | 25A |
    | 分断能力 | 2000VA | 3000VA | 4000VA |
    | 接触材料 | AgNi0.15 | AgNi 90/10 | AgSnO2 |
    | 操作频率(负载/无负载) | 600/36000h-1 | 600/36000h-1 | 600/36000h-1 |

    产品特点和优势


    独特功能和优势
    1. 高可靠性:经过严格的机械耐久测试,操作次数超过20百万次。
    2. 快速响应时间:典型操作时间约为8毫秒,释放时间为2毫秒。
    3. 多种接触材料:AgNi0.15、AgNi 90/10和AgSnO2,保证不同应用场景下的稳定性和寿命。
    4. 适应性强:多种接触类型(1形式C/1形式A),支持不同类型的电气连接。
    5. 环保设计:符合RoHS标准,无卤素设计,适用于各种环保应用场合。

    应用案例和使用建议


    典型应用场景
    1. 家用电器:电冰箱、洗衣机、空调等家用电器的开关控制。
    2. 工业自动化:工厂生产线上的自动控制系统。
    3. 电源设备:服务器电源、UPS等电力系统的开关控制。
    使用建议
    1. 选择合适的接触材料:根据具体的应用场景选择适合的接触材料,如对于高电流负载,可选择AgNi 90/10或AgSnO2。
    2. 注意散热:在高负载条件下,要注意散热问题,避免因过热导致的损坏。
    3. 定期维护:定期检查和清洁继电器,以确保其长期稳定运行。

    兼容性和支持


    兼容性
    这些继电器与市面上常见的电气设备和控制系统具有良好的兼容性,可以方便地进行集成和替换。
    支持和服务
    TE Connectivity提供全面的技术支持和售后服务,客户可以通过官方网站获取更多产品信息和技术文档,如有疑问还可联系技术支持团队。

    常见问题与解决方案


    常见问题及解决方案
    1. 继电器无法正常工作
    - 解决方案:检查电源电压是否符合要求,确认接线正确无误。
    2. 继电器寿命短
    - 解决方案:检查是否有过载情况,选择合适的接触材料,适当增加散热措施。
    3. 接触不良
    - 解决方案:清洁接触点,确保接触良好,必要时更换新的继电器。

    总结和推荐


    综合评估
    这款SCHRAK系列通用继电器在设计上注重可靠性和耐用性,具备多种接触材料和电气规格,能够满足不同的应用需求。同时,该产品也具有出色的环保性能,是目前市场上非常值得推荐的一款继电器。
    推荐使用
    鉴于其卓越的性能和广泛的适用范围,我们强烈推荐使用SCHRAK系列通用继电器。无论是家用电器还是工业自动化系统,它都能提供可靠的电力控制解决方案。

9-1393231-9参数

参数 值
开关功能 -
继电器类型 -
通用封装 SPDT

9-1393231-9厂商介绍

TE Connectivity从事连接与传感解决方案的设计和制造,产品覆盖连接器、传感器、天线、继电器、开关、无源元件、线缆及热缩套管等,服务于工业自动化、汽车、能源、数据连接和医疗技术等应用。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TE Connectivity 相关型号,如 282088-1、350536-1、1473672-1、1827570-2 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

9-1393231-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 9-1393231-9 9-1393231-9数据手册

9-1393231-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 8.6625 ¥ 71.0325
500+ $ 8.2 ¥ 67.24
2500+ $ 6.5875 ¥ 54.0175
10000+ $ 5.575 ¥ 45.715
25000+ $ 5.1375 ¥ 42.1275
库存: 25000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 17758.12
直接购买
加入购物车
