2308107-7

厂牌: TE CONNECTIVITY
产品描述: DDR4 DIMM Sockets are designed to JEDEC industry standards. They are available with through hole and surface mount configurations. DDR4 DIMM Socket applications include servers, communications equipment, workstations, and high-performance computing.
供应商型号: A124930-ND
供应商: Digi-Key
标准整包数: 1

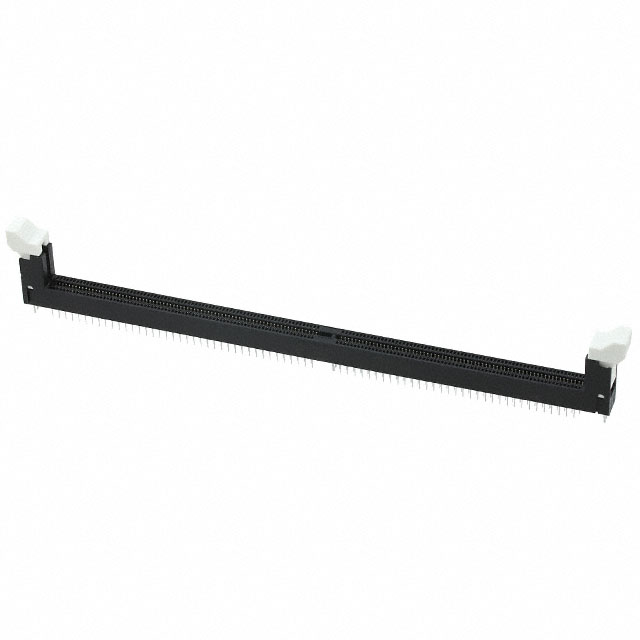

TE CONNECTIVITY 存储器连接器 - 直列式模块插座 2308107-7

2308107-7概述

    DDR4 DIMM Solder Tail Socket: 技术手册解析与应用指南

    一、产品简介


    DDR4 DIMM Solder Tail Socket是专为网络设备中内存应用设计的双列直插式内存模块(DIMM)插座,采用焊接尾部设计。它具备288个接触点,接触间距为0.80毫米,能有效连接处理器模块(子板)与印刷电路板(母板)。这一型号的插座(如114-115012)特别适用于需要高效数据传输的高性能计算和存储系统中。

    二、技术参数


    - 定位精度:288-Position接触点,接触间距0.80毫米。
    - 内存容量支持:最高支持128GB内存。
    - 工作温度范围:-55°C至105°C(-67°F至221°F)。
    - 材料:插座和提取器由高温尼龙制成;接触部分采用铜合金,表面镀锡。
    - 接口稳定性:具备板锁机制以确保插座在焊接或对齐过程中保持稳定;同时提供电压键和功能键确保正确的极化匹配。
    - 机械性能:具有模块支撑塔和提取器设计,以确保内存条正确插入并锁定。

    三、产品特点和优势


    - 高容量支持:最大可支持到128GB内存,适合高性能计算需求。
    - 宽温范围适应性:从低温到高温均能可靠运行,满足不同环境下的使用要求。
    - 防变形设计:插座包装时需注意堆叠高度,防止接触变形,确保正常使用。
    - 便捷安装:无需额外工具即可手动放置于PCB上,降低安装复杂度。

    四、应用案例和使用建议


    - 典型应用场景:如图11所示,在网络服务器和数据中心中,这些插座常用于连接主存储单元。
    - 使用建议:
    - 避免相邻部件干扰:确保各组件间有足够的距离,避免机械冲突。
    - 正确放置模块:根据插座设计的极化特征准确插入内存条。
    - 遵循焊接规范:严格按测试规范进行焊接操作,以确保良好的电气连接。

    五、兼容性和支持


    - 兼容性:遵循INTEL 288 Pin DDR4内存连接器规范,兼容相应标准配置的主板及内存条。
    - 支持服务:客户可以通过联系本地泰科电子代表或拨打产品信息中心电话获取详细的产品和工具信息。

    六、常见问题与解决方案


    - 问题1:如何避免接触变形?
    - 解答:保持插座在原包装内直到使用前,并采用先进先出的原则避免长时间储存导致污染。
    - 问题2:焊接时遇到困难怎么办?
    - 解答:参考《手动402-40》了解各种助焊剂的特性和移除程序,选择适合的助焊剂进行焊接。

    七、总结和推荐


    DDR4 DIMM Solder Tail Socket以其卓越的性能和广泛的适用范围,在当前的数据中心和云计算基础设施建设中扮演着至关重要的角色。无论是从稳定性还是扩展性角度考虑,这款产品都值得推荐给需要高性能内存解决方案的应用场合。通过本手册中详尽的技术指导,用户能够更好地理解并合理使用这一优质产品。

2308107-7参数

参数
安装方式 标准安装,通孔安装,顶部安装
零件状态 在售
包装方式 托盘

2308107-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2308107-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 存储器连接器 - 直列式模块插座 TE CONNECTIVITY 2308107-7 2308107-7数据手册

2308107-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.725 ¥ 14.5763
10+ $ 1.3738 ¥ 11.6083
50+ $ 1.1806 ¥ 9.7843
100+ $ 1.1241 ¥ 9.3163
250+ $ 1.0536 ¥ 8.7321
500+ $ 1.0033 ¥ 8.3151
1000+ $ 0.9554 ¥ 7.9182
2500+ $ 0.8956 ¥ 7.4226
库存: 7695
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.57
