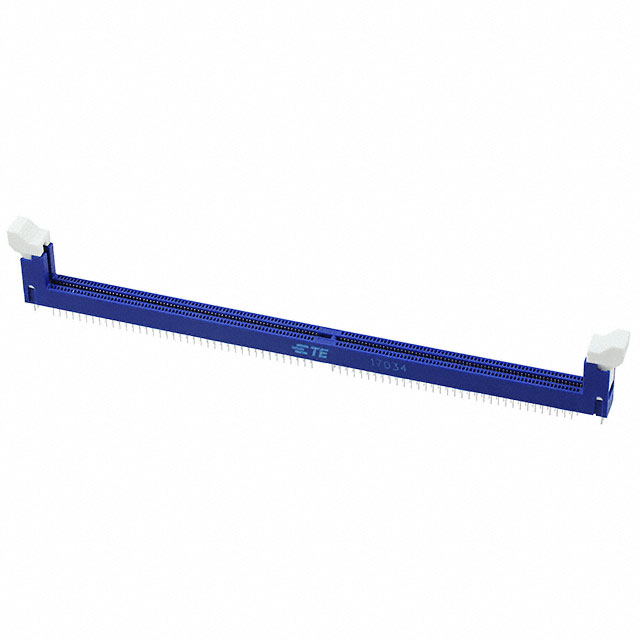

2308107-2

厂牌: TE CONNECTIVITY
产品描述: DDR4 DIMM Sockets are designed to JEDEC industry standards. They are available with through hole and surface mount configurations. DDR4 DIMM Socket applications include servers, communications equipment, workstations, and high-performance computing.
供应商型号: N-2308107-2
供应商: 云汉优选
标准整包数: 50
TE CONNECTIVITY 存储器连接器 - 直列式模块插座 2308107-2

2308107-2概述

    DDR4 DIMM Sockets – Solder Tail 技术手册

    产品简介


    DDR4 DIMM(Dual In–Line Memory Module)插槽是一种用于网络设备中的主存储器应用的模块插槽。这些插槽提供288个接触点,每两个接触点之间的中心间距为0.80毫米。每个插槽都配备通过孔连接器,设计用于将处理器模块(子板)连接到印刷电路板(母板)上。

    技术参数


    - 接触点数量: 288
    - 接触点间距: 0.80毫米
    - 工作温度范围: –55°C 至 105°C(–67°F 至 221°F)
    - 内存容量支持: 最高可达128GB
    - 制造材料:
    - 机壳和提取器:高温尼龙
    - 接触器:铜合金
    - 接触针:锡银镀层镍

    产品特点和优势


    1. 兼容性强: 适用于Intel的288针DDR4内存连接器规范,确保与其他系统的良好兼容性。
    2. 高效散热: 适合在宽广的工作温度范围内稳定运行。
    3. 易于安装: 设计支持手动放置,同时具备防止误操作的保护措施。
    4. 高密度集成: 提供了紧凑的288位布局,适用于多种高密度应用场景。

    应用案例和使用建议


    1. 网络设备: 这种类型的插槽广泛应用于服务器和数据中心,因为它们需要处理大量的内存数据传输。
    2. 电信基础设施: 在电信系统中,这类插槽能够支持高带宽和可靠性要求。
    3. 计算密集型任务: 在高性能计算环境中,这些插槽可以帮助提高系统效率和稳定性。
    使用建议:
    - 确保所有接触点都符合相关测试标准,如Test Specification 109–11。
    - 检查焊接质量和焊点是否符合Workmanship Specification 101–21的规定。
    - 在插入模块前,检查插座中的提取器是否处于打开位置,确保正确对齐。

    兼容性和支持


    该产品与其他DDR4 DIMM模块具有良好的兼容性。Tyco Electronics提供了详尽的技术文档和支持服务,包括Product Information Center提供的产品和工具信息查询。

    常见问题与解决方案


    1. 接触点变形: 避免堆叠过高的包装,以防止变形。如有变形,需更换新的接触点。
    2. 无法插入: 检查接触点是否正确对齐并确保没有化学污染。化学物质如碱类、氨、柠檬酸盐等可能导致应力腐蚀。
    3. 焊接不良: 使用正确的焊接技术,如波峰焊接或非聚焦红外回流焊接。请参考Manual 402–40进行指导。

    总结和推荐


    DDR4 DIMM Sockets – Solder Tail 是一款性能卓越的存储器模块插槽,适合各种高性能应用。其紧凑的设计和广泛的温度适应性使其成为众多行业中理想的存储解决方案。推荐在需要高可靠性和稳定性的情况下使用。
    本文档详细介绍了DDR4 DIMM Sockets – Solder Tail 的技术规格、优势及其在实际应用中的表现,相信能为您提供有价值的信息。

2308107-2参数

参数
安装方式 标准安装,通孔安装,顶部安装
零件状态 在售
包装方式 托盘

2308107-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2308107-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 存储器连接器 - 直列式模块插座 TE CONNECTIVITY 2308107-2 2308107-2数据手册

2308107-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.7208 ¥ 6.1268
400+ $ 0.6901 ¥ 5.8659
750+ $ 0.6732 ¥ 5.7222
1500+ $ 0.663 ¥ 5.6355
库存: 6000
起订量: 150 增量: 50
交货地:
最小起订量为:150
合计: ¥ 919.02
