6HPSGD1

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 4077958
供应商: 海外现货
标准整包数: 1

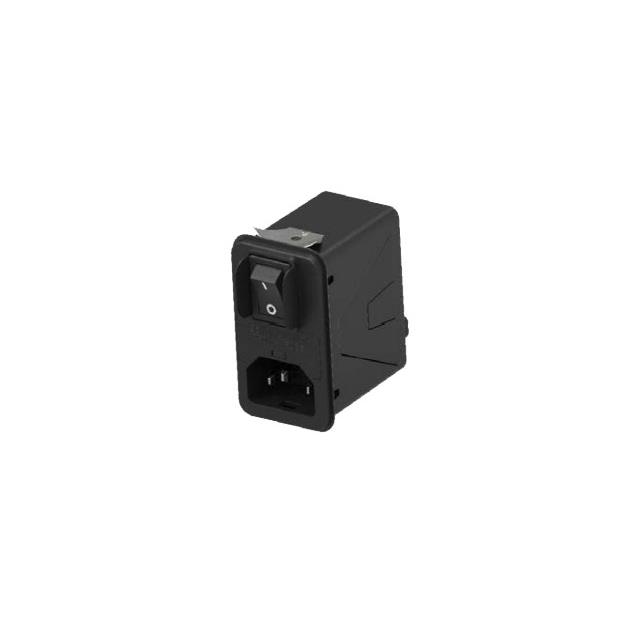

TE CONNECTIVITY  6HPSGD1

6HPSGD1概述

    HP系列滤波器技术手册

    产品简介


    HP系列滤波器是一款专为电源电路设计的高性能电子元器件。主要用于过滤电源线上的噪声和干扰,提高设备的工作稳定性和可靠性。该产品广泛应用于医疗设备、通信设备、工业控制设备等多个领域。

    技术参数


    | 参数名称 | 规格 |

    | 尺寸 | 34.0 x 60.5 x 58.0 mm |
    | 重量 | 1470克 |
    | 输入电流等级 | 3A, 6A, 10A, 12A |
    | 额定电压 | 120/250 VAC |
    | 工作频率 | 50-60 Hz |
    | 工作温度范围 | -40°C 至 40°C |
    | 存储温度范围 | -40°C 至 85°C |
    | 漏电流 | ≤ 140 μA |
    | 过载电流 | 2倍额定电流持续8秒 |
    | 绝缘耐压测试 | L-G(Class I):2250 VAC |
    L-G(Class II):3000 VAC |
    线对线:1500 VDC |

    产品特点和优势


    1. 高效率过滤:能够有效滤除高频噪声和低频干扰,确保设备正常运行。
    2. 多重保护机制:具备过载保护和短路保护功能,提高了设备的安全性。
    3. 宽广的工作温度范围:能够在极端环境下稳定工作,适用于各种复杂环境。
    4. 认证齐全:符合UL、CSA、EN等多种国际安全标准,保证了产品的可靠性和合规性。

    应用案例和使用建议


    - 医疗设备:由于其高标准的安全特性,适合用于手术室等需要极高安全性的场所。
    - 通信设备:可用于基站、路由器等设备中,提升信号传输质量。
    - 工业控制设备:可用于自动化生产线中,减少因电磁干扰引起的误操作。
    使用建议:
    - 安装时确保设备接地良好,以防止漏电风险。
    - 在更换熔丝前,必须先切断电源并确保熔丝完全冷却。
    - 使用适当的工具小心拆卸和安装熔丝盒。

    兼容性和支持


    - 该滤波器兼容V-Lock插头,方便连接不同类型的电源线。
    - 厂商提供详细的安装指南和售后服务,确保客户能顺利使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否正确,确认熔丝是否烧断 |
    | 熔丝频繁烧断 | 检查设备内部是否存在短路或负载过大 |
    | 设备噪音大 | 确认滤波器是否正确安装,检查周围环境是否有干扰源 |

    总结和推荐


    HP系列滤波器凭借其高效能、高安全性以及广泛的适用范围,在各类电源系统中表现出色。它不仅满足了基本的滤波需求,还能为设备提供多重保护,非常适合医疗、通信和工业控制等领域使用。强烈推荐在上述应用环境中选择该款滤波器。

6HPSGD1参数

参数
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装

6HPSGD1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6HPSGD1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 6HPSGD1 6HPSGD1数据手册

6HPSGD1封装设计

查看详情并下载
Symbol
Footprint
3D Model
