1-2176250-8

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: U-1-2176250-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY  1-2176250-8

1-2176250-8概述

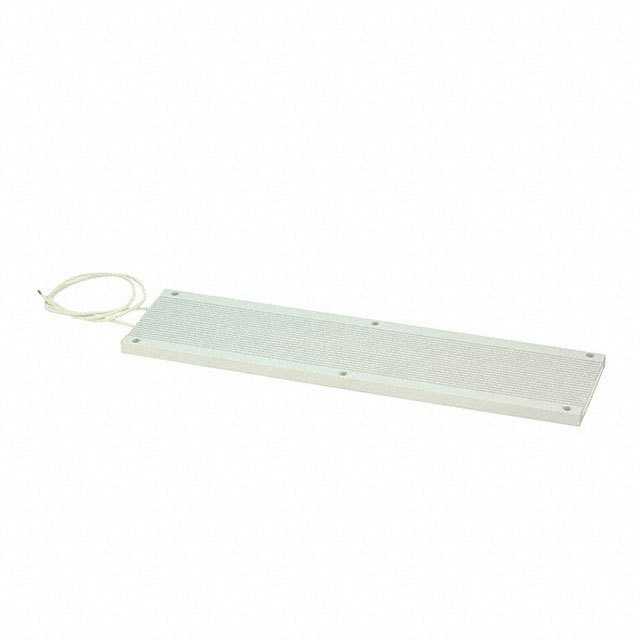

    铝壳功率电阻器——TJT系列技术手册

    1. 产品简介


    铝壳功率电阻器是一种适用于多种工业及消费类电子产品中的关键组件。这类电阻器通过将高导热性的铝壳与低轮廓设计相结合,实现了高效的散热管理,从而确保了良好的电气稳定性、可靠性和机械坚固性。TJT系列提供了一个广泛的阻值范围(从1R0到3K0欧姆),能够满足各种定制化需求,包括端接方式和安装配置。此外,该系列产品无感设计,符合RoHS标准,适用于直接贴装到散热片上,特别适合于要求高稳定性的应用场合。

    2. 技术参数


    | 参数 | 指标 |

    | 功率等级 | 150W 至 500W |
    | 温度系数 | < ±260 ppm/°C |
    | 额定电压 | 5倍额定电压5秒内 |
    | 绝缘电阻(干燥) | >500 MΩ |
    | 负载寿命 | 1000小时,1.5小时通电,1.5小时断电 |
    | 工作温度范围 | -25°C至250°C |
    | 温度范围线性降额 | 从25°C的100%到260°C的0% |

    3. 产品特点和优势


    - 出色的散热性能:铝壳设计配合低轮廓结构,有效提高了散热效率,延长使用寿命。
    - 宽泛的阻值范围:从1R0至3K0欧姆,能满足不同的电路设计需求。
    - 优良的电气特性:具有低温度系数和高绝缘电阻,保证了电气性能的稳定。
    - 高度可定制性:支持定制端接和安装方式,增强了其应用灵活性。
    - 环保材料:符合RoHS标准,有助于减少环境污染。

    4. 应用案例和使用建议


    TJT系列铝壳功率电阻广泛应用于工业自动化、电力传输与分配、新能源汽车充电系统等领域。建议在选择具体型号时考虑所需的功率等级和阻值范围,以确保与应用系统的匹配。同时,合理规划散热路径和通风条件,以充分利用其散热优势,提高整体效率。

    5. 兼容性和支持


    该系列电阻器与多数标准散热片兼容,可轻松集成到现有系统中。TE Connectivity(TE)公司提供详尽的技术文档和在线支持服务,包括电子邮件、电话咨询及实时聊天帮助,以解答用户疑问并协助解决使用过程中的任何问题。

    6. 常见问题与解决方案


    - Q:如何正确选择合适的TJT系列型号?
    - A:根据应用的功率需求和所需电阻值范围来选择,同时注意检查温度范围和安装尺寸是否符合您的设计要求。

    - Q:遇到过热问题怎么办?
    - A:确保正确的散热措施已到位,必要时可以增加额外的散热片或改善气流流通条件。

    7. 总结和推荐


    总体来看,TJT系列铝壳功率电阻凭借其优异的散热性能、宽广的阻值选择范围及良好的电气稳定性,在众多应用场合中展现出了强大的竞争力。对于那些寻求高性能且易于集成的电阻解决方案的设计工程师来说,这是一个非常值得考虑的选择。强烈推荐在面临高功耗需求的应用项目中采用TJT系列铝壳功率电阻。

1-2176250-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2176250-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 1-2176250-8 1-2176250-8数据手册

1-2176250-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 66.1546 ¥ 562.3141
5+ $ 54.075 ¥ 459.6375
9+ $ 50.3574 ¥ 428.0379
18+ $ 47.5218 ¥ 403.9353
20+ $ 39.6984 ¥ 337.4364
200+ $ 37.179 ¥ 316.0215
400+ $ 34.6494 ¥ 294.5199
1000+ $ 32.13 ¥ 273.105
库存: 10
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1124.62
直接购买
加入购物车
