2-2176637-2

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 1MHz 220mA 47μH 1.5Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3mm
供应商型号: 171315P
供应商: 海外现货
标准整包数: 1

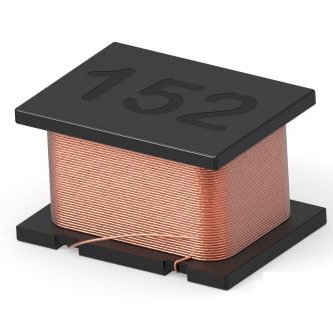

TE CONNECTIVITY 贴片电感 2-2176637-2

2-2176637-2概述

    # Miniature SMD Power Inductor Type 3627 Series: A Comprehensive Guide

    产品简介


    Miniature SMD Power Inductors(微型表面贴装功率电感)
    TE Connectivity(TE)推出的微型表面贴装功率电感是专门为提高性能和可靠性而设计的。这些电感提供了两种变化版本:3627系列适合低直流电阻(DC Resistance),而3627C系列则具备低直流电阻及高电流能力,并具有高阻抗特性。因此,它们非常适合用于DC电源电路中的扼流圈(Choke Coil)。
    主要功能
    - 特殊铁氧体芯
    - 低直流电阻
    - 高电流承载能力
    - 高阻抗特性
    应用领域
    - 高频通信产品
    - 个人计算机
    - 硬盘驱动器和计算机外设
    - DC电源电路

    技术参数


    电气规格(25°C)
    | 类型 | 电感范围(μH) | 电流范围(A) |
    |
    | 3627 322515 | 1.00 ~ 100 | 1.00 ~ 0.1 |
    | 3627 322520 | 1.00 ~ 560 | 0.445 ~ 0.04 |
    | 3627 453226 | 1.00 ~ 2200 | 0.5 ~ 0.03 |
    | 3627 322515C | 0.47 ~ 120 | 3.4 ~ 0.17 |
    | 3627 322520C | 1.00 ~ 560 | 1.00 ~0.06 |
    | 3627 453226C | 1.00 ~ 1000 | 1.08 ~ 0.05 |
    | 3627 575047C | 0.12 ~ 10000 | 6.00 ~ 0.05 |
    特性参数
    - 电感量(L)和额定电流范围(I)
    - 温度升高电流(Irms)
    - 工作温度范围:-40°C 至 125°C
    详细电气特性(3627 322515C)
    | 代码 | 电感值(μH) | 允许偏差 | 测试条件 | 直流电阻(Ω) | 最大直流电流(A) | 最大谐振频率(MHz) |
    ||
    | R47 | 0.47 | N | 1MHz, 0.1V | 0.030 | 3.40 | 100 |
    | 1R0 | 1.0 | N | 1MHz, 0.1V | 0.045 | 2.30 | 100 |
    | 1R5 | 1.5 | N | 1MHz, 0.1V | 0.057 | 1.75 | 70 |
    | 2R2 | 2.2 | N | 1MHz, 0.1V | 0.076 | 1.55 | 70 |
    | 3R3 | 3.3 | N | 1MHz, 0.1V | 0.120 | 1.25 | 50 |
    | 4R7 | 4.7 | N | 1MHz, 0.1V | 0.180 | 1.00 | 40 |

    产品特点和优势


    该系列电感具备以下显著特点和优势:
    - 特殊铁氧体芯设计提高了电磁兼容性和热稳定性。
    - 低直流电阻确保高效能且减少发热。
    - 高电流承载能力使其适用于需要大电流的应用场合。
    - 高阻抗特性确保在高频下良好的电感性能。

    应用案例和使用建议


    应用案例
    - 高频通信设备
    - 个人计算机电源管理
    - 硬盘驱动器及其他计算机外围设备
    使用建议
    - 在DC电源电路中作为扼流圈使用时,应特别注意选择合适的型号以满足特定电流需求。
    - 在高频率环境下使用时,应优先考虑电感的谐振频率特性,确保最佳性能。

    兼容性和支持


    - 与常见的电子设备及模块具有良好的兼容性,适用于多种工业及消费类电子产品。
    - 厂商提供全面的技术支持和售后服务,包括详尽的安装指南和技术文档。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:如何确定合适的电感值?
    - 解决方案:根据电路的具体需求和工作条件,参考手册中的电气特性表选择合适的电感值。
    2. 问题:温度影响电感性能吗?
    - 解决方案:电感的温度系数非常小,但在极端条件下(如高温或低温)使用时应参考手册中的温度测试结果,确保其性能稳定。

    总结和推荐


    综上所述,TE Connectivity的3627系列微型表面贴装功率电感凭借其独特的设计和卓越的性能,在多个应用领域表现出色。其高电流承载能力、低直流电阻和良好的耐温性能使其成为高性能DC电源电路的理想选择。此外,厂商提供的技术支持也增加了产品的竞争力。
    我们强烈推荐使用该系列产品,特别是在需要高可靠性和高性能的电路设计中。

2-2176637-2参数

参数
额定电流 220mA
Q值 -
测试频率 1MHz
电感值 47μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 1.5Ω
长*宽*高 4.5mm*3.2mm*3mm
通用封装 1812
安装方式 贴片安装
包装方式 卷带包装
