AV2211E312R04

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: 圆形,平头,按钮 On-On SPDT 圆形-22.20(Dia) 500000Cycles 20V 20V 红色 50000Cycles SPDT 焊接安装,面板安装
供应商型号: Q-AV2211E312R04
供应商: 期货订购
标准整包数: 50

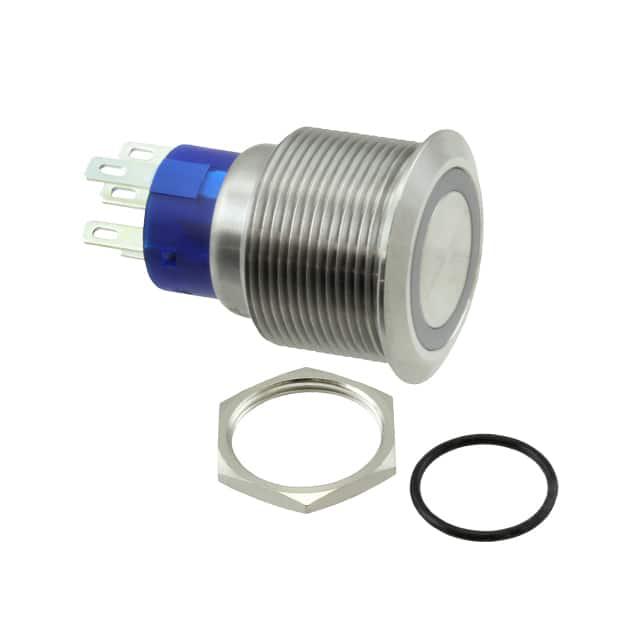

TE CONNECTIVITY 按钮开关 AV2211E312R04

AV2211E312R04概述

    ALCOSWITCH Anti-Vandal Switch Series

    产品简介


    TE Connectivity(TE)的新型ALCOSWITCH Anti-Vandal开关系列旨在为各种工业和建筑面板安装应用提供安全性和可靠性。该系列产品具备大按钮和可选的LED指示灯,便于用户界面操作。开关有多种尺寸选择,包括16mm、19mm、22mm和25mm,且可以配置为不同的按钮符号,如Spot(点)、Ring(环)和Power Logo(电源标志)。开关的密封等级达到IP67,有单极和双极两种配置。

    技术参数


    - 电气参数:
    - 符合RoHS指令2002/95/E,符合REACH规定,无铅。
    - UL认证(E46765)适用于AV19和AV22系列。
    - 机械参数:
    - 工作温度:-20°C至+55°C。
    - 材料:
    - 接触点:镀银或金铜。
    - 按钮:不锈钢。
    - 端子:镀银铜。
    - 端子密封:硅胶。
    - 外壳:聚对苯二甲酸丁二醇酯(PBT)。
    - 套管:不锈钢。

    产品特点和优势


    - 用户友好界面:大按钮设计结合可选的LED指示灯,使用户界面操作更为简便。
    - 灵活性:提供多种按钮符号选项,如Spot、Ring和Power Logo,以满足不同需求。
    - 防暴力设计:具有后部防护螺母设计,增强防盗能力。
    - 安装便捷:配备飞线端子,易于安装。

    应用案例和使用建议


    - 工业设备:适用于工厂自动化控制面板。
    - 电梯/扶梯:可用于紧急停机按钮等关键安全装置。
    - 仪器仪表:用于医疗、实验室设备等要求高可靠性的场合。
    - 通信设备:适合于电信设备、控制台等。
    - 控制设备:适用于各种需要高安全性和耐用性的控制系统。
    使用建议:
    - 对于长时间操作的应用,建议选用耐用型产品,如金接触点型号。
    - 在恶劣环境中使用时,注意确保适当的密封性,防止灰尘和水分侵入。

    兼容性和支持


    - 该产品与其他标准面板组件兼容,可在多种应用环境中使用。
    - TE Connectivity提供了全球技术支持和售后服务,包括电话咨询、在线文档和技术培训。

    常见问题与解决方案


    - 问题一:接通后LED不亮。
    - 解决方案:检查LED电压是否匹配,检查连接线路是否正确。
    - 问题二:频繁按下后开关失效。
    - 解决方案:确认负载是否在额定范围内,检查接线是否松动。
    - 问题三:环境温度超出工作范围。
    - 解决方案:调整使用环境,确保工作温度保持在-20°C至+55°C之间。

    总结和推荐


    ALCOSWITCH Anti-Vandal开关系列凭借其高可靠性、易用性和灵活的设计,在多种工业和建筑应用中表现出色。特别是其出色的防暴力设计和IP67防护等级使其成为高安全需求应用的理想选择。综合来看,TE Connectivity的这一产品值得推荐用于各类工业控制和安全系统中。
    通过详细了解产品的技术参数、应用案例和实际使用中的常见问题及其解决方案,用户能够更好地利用ALCOSWITCH Anti-Vandal开关系列,提高系统的可靠性和安全性。

AV2211E312R04参数

参数
最大交流触点电压 20V
机械寿命 500000Cycles
电气寿命 50000Cycles
电流额定值 -
开关配置 SPDT
面板开孔尺寸 圆形-22.20(Dia)
最大直流触点电压 20V
指示颜色 红色
执行器类型 圆形,平头,按钮
开关功能 On-On
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

AV2211E312R04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

AV2211E312R04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY AV2211E312R04 AV2211E312R04数据手册

AV2211E312R04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 21.5375 ¥ 176.6075
100+ $ 19.2375 ¥ 157.7475
1000+ $ 18.025 ¥ 147.805
2000+ $ 16.8 ¥ 137.76
5000+ $ 15.575 ¥ 127.715
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 8830.37
直接购买
