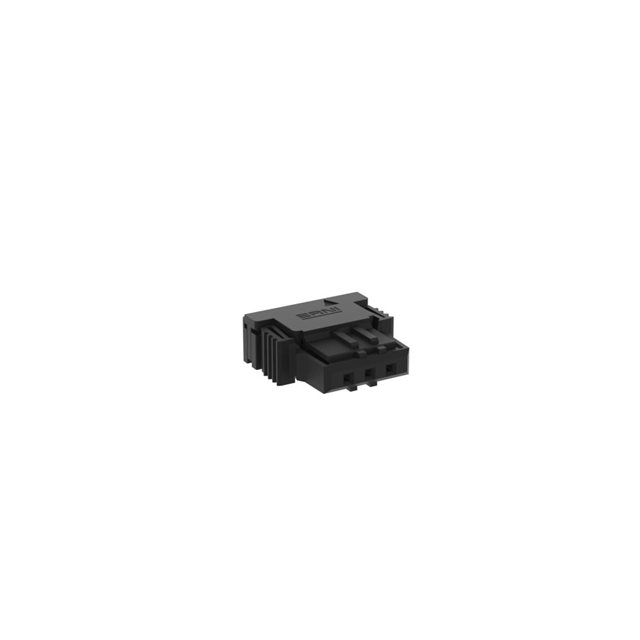

TE CONNECTIVITY  364212-E

364212-E概述

    # MaxiBridge - 2.54mm Wire-to-Board Connector System

    产品简介


    MaxiBridge 是一种2.54mm间距的线对板连接器系统,适用于可靠的PCB(印刷电路板)和分散单元之间的空间节省型连接。这些连接器广泛应用于汽车、工业、医疗、照明技术等领域。例如,它们可以用于连接灯、信息面板、按钮、开关、LED、电机、风扇等。

    技术参数


    规格
    - 间距: 2.54 mm
    - 针数: 2, 3, 4, 5, 6, 8, 10, 2x5, 2x10
    - 电流等级: 最大12A(视电缆而定),MaxiBridge QT最大为7A
    - 连接方式: 插针采用表面贴装技术(SMT),插孔采用压接方式
    电缆规格
    - AWG: 18, 20, 22, 24, 26
    - 导线尺寸: 0.35 mm², 0.5 mm², 0.75 mm²
    - AWG: 20, 22
    - 导线尺寸: 0.35 mm², 0.5 mm²
    封装与组装
    - 插头:带料带包装
    - 插座:预组装或聚袋包装
    - 焊接温度: 手动焊接最大350°C,回流焊最大260°C
    环境适应性
    - 气候类别: DIN EN 60068-1测试b 55/150/56
    - 工作温度范围: -55°C / 150°C,MaxiBridge QT为-40°C / 105°C
    - 耐振动性: 高阻尼力,手动可释放
    绝缘与电气特性
    - 介电强度: 接触到接触 1000 Vrms
    - 接触电阻: ≤ 20 mΩ
    - 绝缘电阻: ≥ 104 MΩ
    - 机械操作: 500次循环插拔,每接触≤1N

    产品特点和优势


    MaxiBridge连接器具有以下几个显著特点和优势:
    1. 多样的电缆兼容性: 支持多种导线尺寸和AWG标准,可以根据不同需求调整电流等级。
    2. 灵活的安装选项: 提供垂直和直角两种类型的插头和插座,满足不同的安装需求。
    3. 可靠的安全设计: 双重锁定机制和高阻尼力的彩色编码防止误配。
    4. 自动化生产兼容性: 支持带料带包装,方便自动组装和回流焊。
    5. 环境友好: 无毒添加剂,便于回收再利用。

    应用案例和使用建议


    MaxiBridge连接器适用于多种场景,如汽车的点火系统、工业设备中的控制面板、医疗设备的信号传输等。建议在选择和使用时注意以下几点:
    - 正确选择针数: 根据实际应用需求选择合适的针数,确保电气和机械性能满足要求。
    - 合理布线: 注意线路布局以避免电气干扰,尤其是在LED等敏感应用中。
    - 充分考虑振动影响: 在高振动环境中使用时,确保连接器的防松措施可靠。

    兼容性和支持


    MaxiBridge连接器支持多种电缆类型,如AWG 20、22、24和26,以及0.35 mm²至0.75 mm²的导线尺寸。厂商提供了广泛的插头和插座选项,以满足不同应用需求。此外,厂商还提供详细的资料和技术支持,用户可以通过访问官方网站获得更多信息。

    常见问题与解决方案


    问题1:如何处理连接器在高振动环境下的稳定性问题?
    解决办法: 使用MaxiBridge连接器自带的双重锁定系统,以及确保正确的电缆锁紧,可以有效防止连接器因振动而松动。
    问题2:如何快速查找和安装MaxiBridge连接器?
    解决办法: MaxiBridge连接器提供标准的带料带包装和Pick-and-Place覆盖片,方便自动化装配线上的快速安装。
    问题3:MaxiBridge连接器是否适用于LED照明技术?
    解决办法: MaxiBridge连接器配备了无色绝缘体,有助于减少光散射,提高LED照明的一致性,因此非常适合LED照明应用。

    总结和推荐


    MaxiBridge连接器以其多功能、可靠的设计和广泛的适用性,在电子元器件市场中脱颖而出。它们在多种应用中表现出色,特别是在需要高可靠性和稳定性的环境中。综上所述,我们强烈推荐使用MaxiBridge连接器,特别是在汽车、工业和照明技术领域。

364212-E参数

参数
排数 -
触头端接 -
针脚数 -
类型 -
颜色 -
触头类型 -
紧固类型 -
包装方式 托盘

364212-E厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

364212-E数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 364212-E 364212-E数据手册

364212-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
