4-2170747-4

产品分类:
厂牌: TE CONNECTIVITY
产品描述: Connector Accessories Cage/Heat Sink Assembly Right Angle Nickel Silver Alloy Box/Tray
供应商型号: 4-2170747-4-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY  4-2170747-4

4-2170747-4概述

    高质量电子元器件技术手册文章

    产品简介

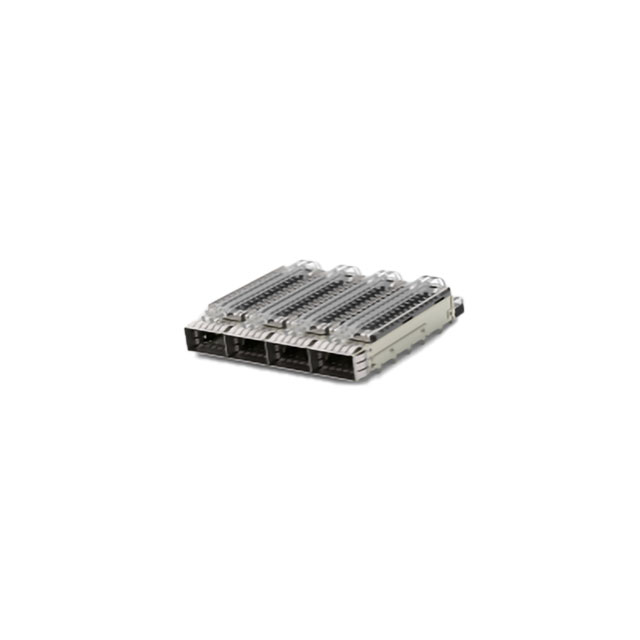

    产品名称:QSFP28/56 Cage Assembly
    产品类型:信号传输类电子元器件
    主要功能:用于实现高速信号传输,提供四个独立的通道,每个通道的最大数据速率为28 Gb/s。
    应用领域:适用于数据中心、服务器、通信设备等需要高密度和高性能连接的应用场景。

    技术参数


    | 参数 | 描述 |

    | 数据速率(最大) | 28 Gb/s |
    | 工作温度范围 | -40°C 至 85°C [-40°F 至 185°F] |
    | 端口数量 | 4 |
    | 接触材料镀层 | 锡(Tin) |
    | 尾部长度 | 2.05 mm [0.081 in] |
    | 终端方法 | 通孔-压接(Through Hole - Press-Fit)|
    | 插座材料 | 镍银(Nickel Silver) |
    | 封装方式 | 盒与托盘(Box & Tray) |

    产品特点和优势


    - 高性能:最大数据速率达28 Gb/s,适合高速数据传输。
    - 宽温范围:-40°C 至 85°C 的工作温度范围,确保在极端环境下的稳定性。
    - 集成散热设计:附带黑色阳极氧化散热片,增强热管理性能。
    - 高可靠性:通过UL 94V-0认证,符合严格的防火标准。

    应用案例和使用建议


    - 应用场景:数据中心服务器、通信网络设备等。
    - 使用建议:在安装时应注意保持适当的电路板厚度(推荐1.57 mm),并确保接触面的清洁以获得最佳性能。另外,在处理高温环境下,要特别注意散热设计。

    兼容性和支持


    - 兼容性:本产品与TE公司的其他电缆组件(如QSFP28-Four SFP+电缆组件)具有良好的兼容性。
    - 支持:提供技术支持热线(+1 800 522 6752),可随时解答客户疑问,同时在线文档和CAD文件可辅助进行详细的产品安装与调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保接触面干净无尘,重新插拔检查连接状态。 |
    | 数据传输错误 | 检查是否达到最大数据速率,确认电路板兼容性。 |
    | 散热效果不佳 | 确认散热片安装正确且未被阻塞,增加外部冷却装置。 |

    总结和推荐


    总结:QSFP28/56 Cage Assembly 是一款高性能的信号传输模块,适用于各种高速数据传输需求。它具有广泛的工作温度范围、出色的散热性能和高可靠性。
    推荐:鉴于其卓越的性能和广泛的适用范围,强烈推荐在数据中心和通信基础设施项目中采用此产品。然而,考虑到该产品的较高价格,对于预算有限的应用场景,可以考虑选择其他性价比更高的替代品。

4-2170747-4参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

4-2170747-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2170747-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 4-2170747-4 4-2170747-4数据手册

4-2170747-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
