首页  >  产品百科  >  6-6437630-2

6-6437630-2

产品分类: 拨动开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 钮子开关, 单刀双掷, 开-关-开开关, 面板, 6 A @ 250 V 交流
供应商型号: 6-6437630-2
供应商: Master
标准整包数: 5

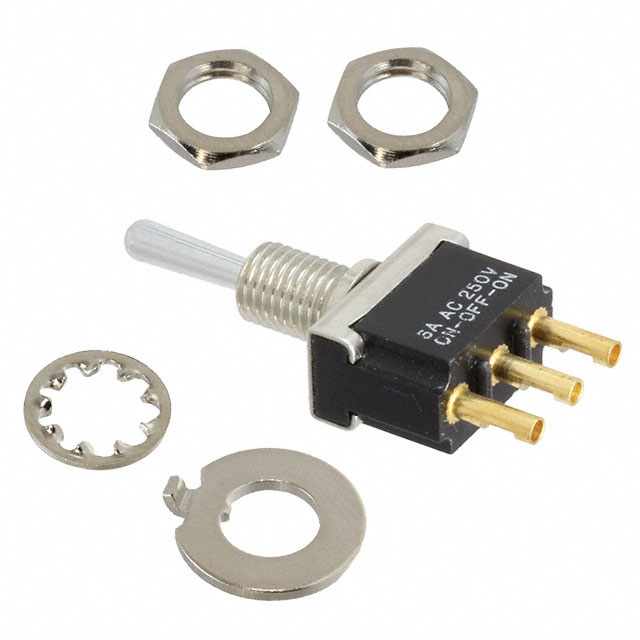

TE CONNECTIVITY 拨动开关 6-6437630-2

6-6437630-2概述

    F 系列开关产品手册

    1. 产品简介


    F系列开关是TE Connectivity公司推出的一系列高性能工业用切换开关,包括拨动开关、摇杆开关和跷板开关等多种类型。这些开关具有高电流和高电压的额定值,并且尺寸紧凑。它们可以应用于多种电路配置,如单极到四极,两位置或三位置,并可选择自锁式设计以避免意外操作。此外,还提供了瞬时或保持电路类型的选择,非常适合于工业、仪器仪表和医疗设备等多种场合。

    2. 技术参数


    - 触点额定值:6 A @250 VAC,6 A @125 VAC(银触点);0.4 VA最大值@20 V AC/DC(金触点)
    - 电气寿命:25,000至50,000次循环
    - 机械寿命:50,000至100,000次循环
    - 接触电阻:最大10毫欧
    - 绝缘电阻:最小1,000兆欧
    - 介电强度:1,000 VAC持续1分钟
    - 触发力:最大19.6 N
    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-20°C 至 +70°C
    - 振动耐受性:1.5 mm,10-55 Hz
    - 冲击耐受性:50 g,11±1 ms

    3. 产品特点和优势


    - 广泛的类型选择:提供多种类型的开关,如拨动开关、摇杆开关和跷板开关。
    - 广泛的功能范围:可定制开关的功能,如单极和多极、瞬时或保持电路。
    - 防氧化端子:端子采用镀金处理,有效防止氧化并便于焊接。
    - 高强度材料:外壳和盖子由金属制成,具有良好的耐磨性和耐腐蚀性。
    - 符合RoHS标准:产品完全符合欧盟关于限制有害物质使用的指令。

    4. 应用案例和使用建议


    - 工业应用:适用于需要高可靠性和耐用性的工业自动化系统。
    - 仪器仪表:用于需要精确控制和高精度测量的仪器仪表设备。
    - 医疗设备:符合医疗级标准,可用于手术室和医疗监护设备。
    使用建议:
    - 在安装过程中确保按照推荐的孔布局进行安装,以防止旋转。
    - 选择合适的触点材料,根据具体的应用需求选择银触点或金触点。

    5. 兼容性和支持


    - 兼容性:产品可以与其他TE Connectivity系列的部件和设备轻松搭配使用。
    - 支持和维护:TE Connectivity提供详尽的技术支持和维护服务。如有任何问题,可以联系当地的客服中心获取帮助。

    6. 常见问题与解决方案


    - 问题:如何正确安装这些开关?
    - 解决方案:请严格按照技术手册中的安装指南进行操作。
    - 问题:如何清洁这些开关?
    - 解决方案:使用适当的清洁剂轻轻擦拭开关表面,注意不要使用腐蚀性溶剂。

    7. 总结和推荐


    F系列开关凭借其高可靠性、宽泛的应用范围和强大的技术支持,在众多应用场合中表现出色。特别是对于需要高电流和高电压额定值的应用,F系列开关是一个非常理想的选择。强烈推荐用于工业自动化、仪器仪表和医疗设备等领域。TE Connectivity的技术支持也非常出色,能够为用户提供全面的支持和解决方案。
    综上所述,F系列开关是一款极具竞争力的产品,无论是从性能还是性价比来看,都值得在相关项目中考虑使用。

6-6437630-2参数

参数
机械寿命 50000Cycles
开关功能 On-Off-On
指示颜色 -
最大交流触点电压 250V
最大直流触点电压 -
电流额定值 -
电压额定值 250V(AC)
执行器长度 10.5mm
长*宽*高 14.8mm(长度)*30mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装,散装

6-6437630-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-6437630-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨动开关 TE CONNECTIVITY 6-6437630-2 6-6437630-2数据手册

6-6437630-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
