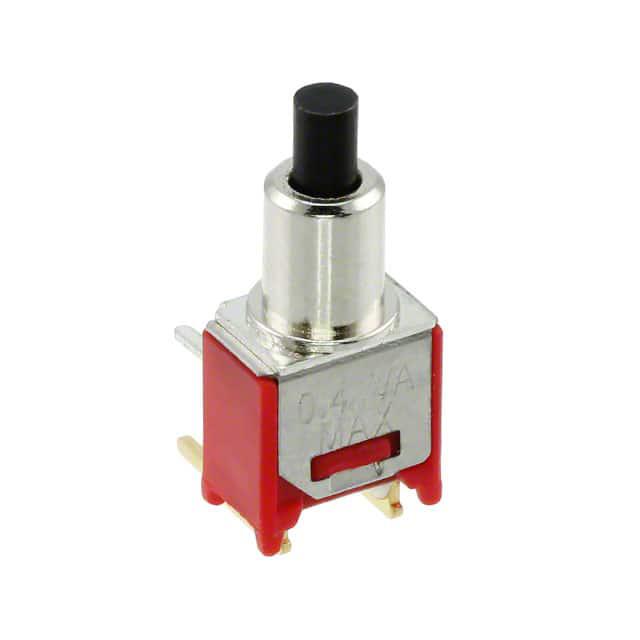

2267073-2

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: Round Plunger Momentary Contact SPST 20V 20V 通孔安装
供应商型号: Q-2267073-2
供应商: 期货订购
标准整包数: 100
TE CONNECTIVITY 按钮开关 2267073-2

2267073-2概述

    TE Connectivity Subminiature Series Switches

    产品简介


    TE Connectivity 的 Subminiature 系列开关是为节省空间而设计的理想选择,专门用于减少电路板上的空间占用。这一系列开关具有低轮廓和 IP67 密封等级,适用于多种不同的应用场合,如机顶盒、控制面板、灯具和工业机械等。Subminiature 系列开关提供多种类型的开关(按钮式、跷板式和拨动式),支持表面安装和穿孔安装两种安装方式。

    技术参数


    - 额定电流:0.4 VA 至 3A @ 125 VAC
    - 电镀材料:
    - 镀金接触点:0.4 VA @ 20 VAC 或 VDC
    - 镀银接触点:3 A (阻性) @ 120 VAC 或 28 VDC,1 A (阻性) @ 250 VAC
    - 接触电阻:≤ 20 mΩ(初始值),在 2 - 4 VDC,100 mA 下测试
    - 绝缘电阻:≥ 1,000 MΩ
    - 机械寿命:≥ 30,000 次开闭循环
    - 操作温度范围:-30°C 至 +85°C
    - 焊接能力:可波峰焊接,最高温度可达 260°C ± 5°C,持续时间不超过 5 秒
    - 材料:符合 RoHS 标准,采用无铅工艺;铜合金端子,镀金或镀银;热塑性外壳(UL94 V-0)

    产品特点和优势


    TE Connectivity 的 Subminiature 系列开关的主要特点如下:
    - 紧凑设计:提供垂直和直角版本,有效利用电路板空间。
    - IP67 等级:密封等级高,能够防尘防水,适合户外和恶劣环境应用。
    - 成本效益:与现有微型机械开关相比,材料成本更低。
    - 可靠性能:降低维护和更换成本,确保长期稳定运行。
    - 装配效率:支持回流焊和波峰焊,加速生产过程,同时简化手动装配流程。

    应用案例和使用建议


    - 机顶盒:可以用于电源控制,确保电路板空间得到充分利用。
    - 控制面板/盒子:适用于各种家用电器,如冰箱、洗衣机等,确保控制面板整洁美观。
    - 灯具:适用于 LED 灯具的开关控制,确保灯具在不同环境下的稳定工作。
    - 工业机械:可用于工业控制系统的控制面板,提高设备的可靠性和耐用性。
    使用建议:
    - 防水设计:对于需要防水的应用场景,可以选择 IP67 密封等级的开关。
    - 装配方式:根据具体需求选择合适的装配方式(表面安装或穿孔安装)。

    兼容性和支持


    这些开关适用于大多数常见的电子设备和控制系统,与其他 TE Connectivity 产品具有良好的兼容性。制造商提供了全面的技术支持,包括在线文档、技术支持热线和维修服务,以确保用户能够充分利用这些产品的优势。

    常见问题与解决方案


    - 问题:如何正确选择适合的应用?
    - 解决方案:根据应用环境和需求选择合适的类型(按钮式、跷板式或拨动式),并参考技术手册中的具体规格和要求。

    - 问题:如何进行正确的焊接操作?
    - 解决方案:严格按照制造商的建议进行波峰焊接,保持焊接温度在 260°C ± 5°C 范围内,不超过 5 秒。

    总结和推荐


    TE Connectivity 的 Subminiature 系列开关是一款紧凑、高效且可靠的开关产品,尤其适用于对空间和性能要求较高的应用场合。其优秀的电气特性和机械性能使其成为替代现有微型机械开关的理想选择。如果您正在寻找一个性价比高、性能稳定的开关解决方案,这款产品无疑是您的不二之选。

2267073-2参数

参数
电气寿命 -
最大直流触点电压 20V
执行器类型 Round Plunger
面板开孔尺寸 -
最大交流触点电压 20V
开关配置 SPST
机械寿命 -
开关功能 Momentary Contact
电流额定值 -
指示颜色 -
安装方式 通孔安装

2267073-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2267073-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY 2267073-2 2267073-2数据手册

2267073-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 4.4625 ¥ 36.5925
500+ $ 4.05 ¥ 33.21
1000+ $ 3.825 ¥ 31.365
2000+ $ 3.5625 ¥ 29.2125
库存: 10000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 3659.25
