2-2317658-3

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-2-2317658-3
供应商: 云汉优选
标准整包数: 1

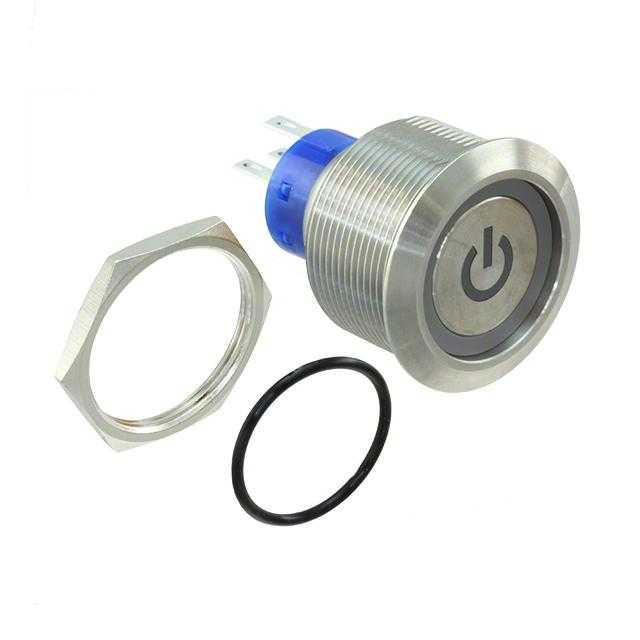

TE CONNECTIVITY 按钮开关 2-2317658-3

2-2317658-3概述

    # ALCOSWITCH Anti-Vandal Switch Series 技术手册

    产品简介


    TE Connectivity(TE)的全新ALCOSWITCH Anti-Vandal开关系列专为工业面板安装和楼宇自动化应用中的安全性和可靠性设计。该系列产品配备大按钮和可选LED指示灯,提供清晰直观的操作界面。ALCOSWITCH Anti-Vandal系列适用于多种尺寸的面板,如16mm、19mm、22mm和25mm,并支持包括Spot、Ring和Power Logo在内的多种按钮符号。此外,该系列开关达到IP67防护等级,并提供单极和双极配置选择。
    应用领域
    - 工业设备
    - 电梯/自动扶梯
    - 仪器仪表
    - 通信设备
    - 控制设备

    技术参数


    电气参数
    - RoHS指令2002/95/E 符合
    - REACH符合,无铅
    - UL认证(E46765),针对AV19和AV22系列
    机械参数
    - 操作温度:-20°C ~ +55°C
    - 接触材料:铜镀银或金
    - 按钮材料:不锈钢
    - 端子材料:镀银铜
    - 端子密封:硅胶
    - 外壳材料:聚对苯二甲酸丁二醇酯(PBT)
    - 套管材料:不锈钢
    性能参数
    - 极数:1到2极
    - 开关功能:OFF-ON、OFF-(ON)
    - 触点额定值:16mm时2A@36VDC;19、22、25mm时3A@250VAC
    - 金触点:最大0.4VA@20V
    - 电气寿命(仅限按钮):16mm时200,000次循环;19/22/25mm时50,000次循环
    - 接触电阻:最大50mΩ@1A, 12VDC(初始值)
    - 绝缘电阻:最小1,000 MΩ@500VDC
    - 耐压强度:2,000V持续1分钟
    - 按钮力:16mm时4.5±1.5N;19/22/25mm单极时2.5±1.0N;19/22/25mm双极时3.5±1.0N
    - 按钮行程:16mm时2.0mm;19/22/25mm时3.2mm
    - 寿命预期:瞬时动作:1,000,000次操作;开关锁定:500,000次操作

    产品特点和优势


    - 易于用户界面:大按钮和可选LED指示灯使得开关易于操作。
    - 灵活性:提供多种按钮符号(Spot、Ring和Power Logo),满足不同的需求。
    - 防 vandalism 解决方案:通过后部可拆卸螺母提供防拆卸保护。
    - 安装简便:提供飞线端子可供选择,方便安装。

    应用案例和使用建议


    应用案例
    ALCOSWITCH Anti-Vandal开关广泛应用于工业设备、电梯、自动扶梯、仪器仪表和通信设备等领域。这些领域的设备通常需要更高的安全性和可靠性,以确保系统的正常运行。
    使用建议
    - 在高振动环境中使用时,确保按钮固定牢固,避免因振动导致误触发。
    - 在需要明确指示的地方,建议使用带有LED指示灯的开关,以便于操作者快速识别状态。
    - 安装过程中,确保按钮和外壳的连接处密封良好,以防止灰尘和水分进入影响使用寿命。

    兼容性和支持


    - 该系列开关适用于多种工业标准接口,确保良好的兼容性。
    - TE Connectivity提供全面的技术支持和售后服务,包括安装指南、故障排除手册和技术咨询热线。

    常见问题与解决方案


    1. 问题:如何判断开关已损坏?
    - 解决方案:检查开关的触点电阻,如果超过规定值(最大50mΩ@1A, 12VDC),则可能需要更换开关。
    2. 问题:安装时需要考虑哪些因素?
    - 解决方案:安装前确保按钮和外壳的连接处密封良好,按钮固定牢固,避免振动导致误触发。
    3. 问题:如何清洁开关表面?
    - 解决方案:使用干净的软布轻轻擦拭开关表面,避免使用腐蚀性清洁剂。

    总结和推荐


    ALCOSWITCH Anti-Vandal开关系列以其出色的性能和坚固耐用的设计,在工业设备和楼宇自动化领域具有显著的优势。其具备IP67防护等级,易于用户界面和灵活的按钮符号选择使其成为许多应用场合的理想选择。综合评估,强烈推荐这一系列的产品用于各种高可靠性的控制需求。

2-2317658-3参数

参数
开关配置 -
电气寿命 -
机械寿命 -
电流额定值 -
执行器类型 -
面板开孔尺寸 -
最大交流触点电压 -
最大直流触点电压 -
指示颜色 -
开关功能 -
零件状态 在售
包装方式 盒装

2-2317658-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-2317658-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY 2-2317658-3 2-2317658-3数据手册

2-2317658-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
