1-969973-2

厂牌: TE CONNECTIVITY
产品描述: Bottom or Top Entry,Push-Pull,Receptacle 2.54mm 2 24pin 2A 800nm 金 黑色 贴片安装 7.65mm(高度)
供应商型号: 571-1-969973-2
供应商: Mouser
标准整包数: 1

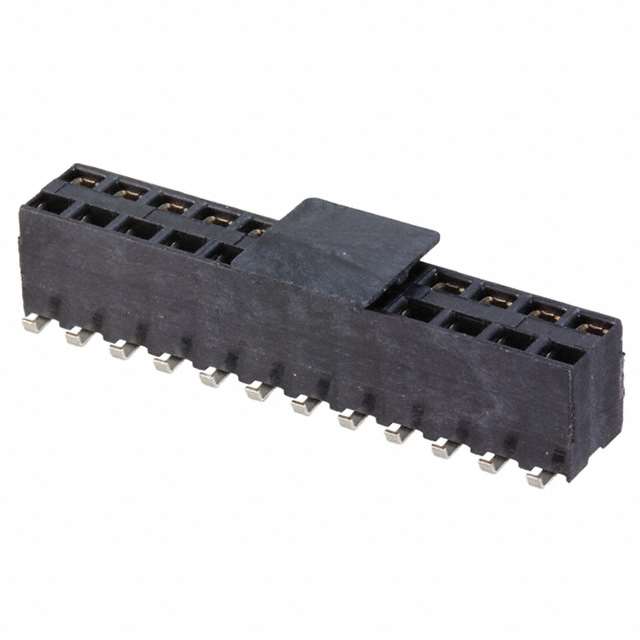

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 1-969973-2

1-969973-2概述


    产品简介


    本文介绍的是TE Connectivity的AMPMODU系列中的一个关键部件:1-969973-2 PCB Mount Receptacle(垂直型板对板插头座)。这是一款专为印刷电路板设计的垂直式板对板连接器,具备24个触点位置和2.54毫米中心线间距。该连接器采用表面贴装技术(Surface Mount),并且具有金镀层接触面,适用于信号传输。它的外壳颜色为黑色,能够提供稳定可靠的信号连接,广泛应用于各类电子产品中,如通信设备、工业控制系统、计算机外围设备等。

    技术参数


    以下是该产品的关键技术参数和规格信息:
    - 型号:1-969973-2
    - 连接方式:垂直式板对板
    - 触点数:24
    - 中心线间距:2.54 mm (.1 in)
    - 接触材料:磷青铜基材,镀金
    - 接触面积镀层厚度:0.762 μm (30 μin)
    - 接触类型:插座
    - 额定电流:3 A
    - 焊接工艺:回流焊至260°C
    - 工作温度范围:-65°C 至 125°C (-85°F 至 257°F)
    - 包装数量:600个
    - 包装方式:卷带包装(Reel)

    产品特点和优势


    这款1-969973-2 PCB Mount Receptacle连接器具备多个独特功能和优势,具体如下:
    1. 高可靠性:磷青铜基材配合镀金接触面,确保了长期使用的稳定性和耐用性。
    2. 高电流承载能力:额定电流高达3 A,适合需要高电流承载的应用场合。
    3. 宽工作温度范围:能够在极端温度下正常工作,适应不同环境条件。
    4. 快速安装:采用表面贴装技术,可快速且方便地安装在印刷电路板上。
    5. 环保材料:符合欧盟RoHS、REACH、ELV指令,低卤素含量,满足现代环保要求。

    应用案例和使用建议


    应用案例
    这款连接器广泛应用于通信设备、工业控制系统和计算机外围设备等领域。例如,在路由器、交换机、服务器等通信设备中,它们被用于连接主板和扩展卡;在工业控制系统中,它们用于连接各个模块之间的信号传输。
    使用建议
    1. 正确焊接:在焊接过程中要确保焊接温度不超过260°C,以防止损坏连接器。
    2. 正确布局:在PCB设计时,确保连接器周围有足够的空间,以避免过度拥挤导致的焊接问题。
    3. 检查接线:在安装后进行通电测试前,仔细检查所有接线,确保没有短路或断路现象。

    兼容性和支持


    该连接器与其他TE Connectivity的部件具有良好的兼容性,常见的兼容部件包括1-1879214-1、1676447-2、1676426-2等。厂商提供了详细的文档和CAD文件,可以在其官方网站上下载,以便更好地理解和使用该连接器。此外,TE Connectivity还提供全面的技术支持服务,用户可以通过电话(+1 800 522 6752)或网站联系技术支持团队。

    常见问题与解决方案


    1. 焊接不牢固:如果在焊接过程中发现焊接不牢固,可以重新加热焊接点,并确保焊接温度和时间符合标准。
    2. 接触不良:检查是否有异物阻塞接触区域,清除后再进行测试。
    3. 过热损坏:避免长时间暴露在高温环境下,特别是在焊接和组装过程中要注意控制温度。

    总结和推荐


    综上所述,TE Connectivity的1-969973-2 PCB Mount Receptacle是一款高性能、高可靠性的连接器,适用于各种信号传输应用。它具备高电流承载能力和宽工作温度范围,适用于多种严苛的工作环境。同时,其优良的材料选择和环保特性使其成为当前市场上极具竞争力的产品。因此,我们强烈推荐在需要稳定信号连接的应用场合中使用此款连接器。

1-969973-2参数

参数
额定电流 2A
触头镀层 - 配接
颜色 黑色
类型 Bottom or Top Entry,Push-Pull,Receptacle
排数 2
触头镀层厚度 - 配接 800nm
针脚数 24pin
间距-配接 2.54mm
防护等级 -
长*宽*高 7.65mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1-969973-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-969973-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 1-969973-2 1-969973-2数据手册

1-969973-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
