9-1393840-9

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-9-1393840-9
供应商: 期货订购
标准整包数: 5
TE CONNECTIVITY 其他继电器 9-1393840-9

9-1393840-9概述


    产品简介

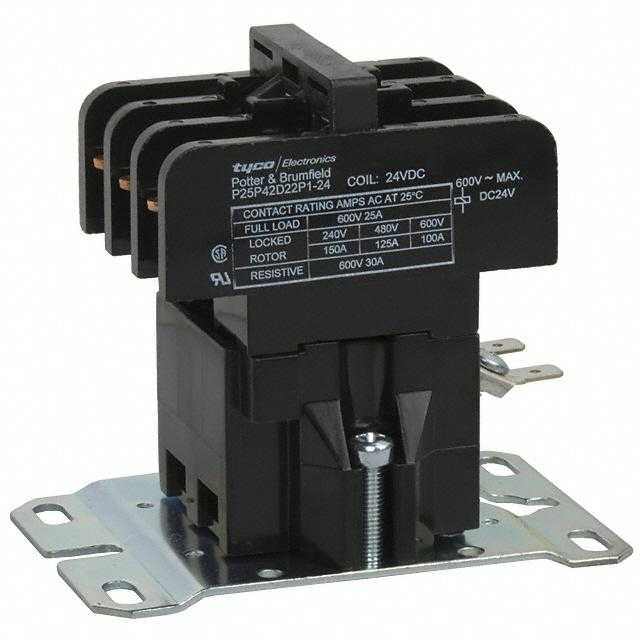

    P25系列磁力接触器是一种专为控制电机、电源供应、加热元件和照明而设计的电子元器件。这类接触器属于磁力接触器类别,适用于交流(AC)和直流(DC)应用。其基本功能是在控制电路中作为开关,实现对负载电流的接通和断开控制。

    技术参数


    - 额定电流: 25安培(全负载)
    - 电阻负载: 30安培
    - 工作电压:
    - 交流线圈: 24VAC, 120VAC, 240VAC
    - 直流线圈: 12VDC, 24VDC
    - 操作电压范围:
    - 交流线圈: 最低75%的标称电压
    - 直流线圈: 推荐使用抑制器,特别是120VDC和240VDC线圈
    - 绝缘强度: 初始击穿电压最低为2200Vrms
    - 温度范围:
    - 交流线圈: -55°C到+65°C
    - 直流线圈: -55°C到+55°C
    - 接触寿命:
    - 全负载下: 20万次操作
    - 机械寿命: 交流线圈2百万次,直流线圈5百万次
    - 材料: 银镉氧化物
    - 最小接触负载: 3A@120VAC

    产品特点和优势


    P25系列磁力接触器具有以下显著特点:
    - 支持交流和直流两种线圈类型,适用范围广泛。
    - 设计用于控制各种电器设备,包括电机、电源供应、加热元件和照明系统。
    - 可选装防尘盖和辅助开关,提高防护等级和功能性。
    - 采用银镉氧化物材料,确保良好的导电性能和长使用寿命。
    - 具备高绝缘强度和宽广的工作温度范围,适用于多种恶劣环境条件。
    - 操作可靠,提供长期稳定性能,机械寿命极高。

    应用案例和使用建议


    P25系列磁力接触器广泛应用于工业控制系统中,如工业自动化生产线、电梯、电力分配系统等。在这些应用场景中,它们可以有效地实现电机、加热器和其他大型负载的控制和保护。
    为了更好地利用该接触器,建议在选择和安装时注意以下几点:
    - 确保安装环境温度符合规定的范围。
    - 安装前需对电气线路进行彻底检查,确保无短路或过载情况。
    - 在使用直流线圈时,务必添加抑制器,以避免电压尖峰导致损坏。
    - 根据具体应用场景,合理选择不同类型的终端和安装方式,提高整体系统的可靠性和安全性。

    兼容性和支持


    P25系列磁力接触器提供了多种终端选项,包括螺丝端子、快速连接插头、压力板连接器等,可以适应不同规格和尺寸的电线。此外,还提供了专用的安装支架和辅助开关配件,方便用户根据需要选择合适的配置。厂家提供的技术支持和服务可以确保产品在使用过程中得到及时有效的帮助和支持。

    常见问题与解决方案


    1. 问题: 装置无法启动。
    - 解决方案: 检查供电电压是否达到必需的操作电压范围(通常为标称电压的75%)。
    2. 问题: 绝缘强度下降。
    - 解决方案: 确认安装位置干燥,避免湿气或污染物进入,定期进行绝缘测试。
    3. 问题: 辅助开关失灵。
    - 解决方案: 检查并更换磨损的部件,确认正确的接线方法和安装步骤。

    总结和推荐


    P25系列磁力接触器是一款高效可靠的电子元器件,具有广泛的适用性和优异的性能表现。其多样化的线圈选项和终端类型使其能够灵活适应各种工业应用场景。结合优秀的防护性能和长久的使用寿命,该系列产品无疑是一个值得信赖的选择。建议在需要高效、可靠电机控制解决方案的环境中选用此款接触器。

9-1393840-9参数

参数
开关功能 -
继电器类型 -
安装方式 底座安装,螺纹安装

9-1393840-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1393840-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 9-1393840-9 9-1393840-9数据手册
