J1MSCD-6XLS

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-J1MSCD-6XLS
供应商: 云汉优选
标准整包数: 1

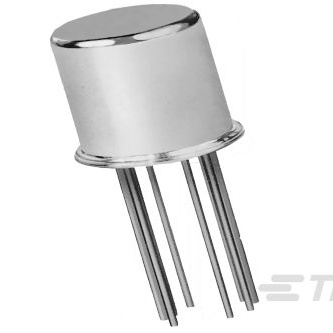

TE CONNECTIVITY 其他继电器 J1MSCD-6XLS

J1MSCD-6XLS概述

    高性能低信号继电器:1MS/1MSD/1MSDD 技术手册

    产品简介


    本文介绍的是TE Connectivity公司的1MS/1MSD/1MSDD系列继电器,这是一系列单极电保持式低信号继电器,适用于1安培及以下的电路。这些继电器广泛应用于航空航天、通信设备和各种工业自动化系统中。它们的设计旨在提供高可靠性和卓越的开关性能,特别适用于需要在恶劣环境下运行的应用场合。

    技术参数


    1MS/1MSD/1MSDD继电器的主要技术规格如下:
    - 额定电流:
    - 直流(Resistive): 1.0 A @ 28 Vdc
    - 交流(Resistive): 250 mA @ 115 Vac, 60 Hz & 400 Hz
    - 线圈电压范围: 5至40 Vdc
    - 最大线圈功耗: 506 mW @ 25°C
    - 操作时间: 4.0 ms max.
    - 释放时间: 1MS: 2.5 ms max.; 1MSD/1MSDD: 7.5 ms max.

    - 电气特性:
    - 接触方式: 单极双掷(1 Form C)
    - 接触材料: 金/铂/钯/银合金(镀金)
    - 接触电阻: 初始最大值100毫欧,使用寿命后最大值200毫欧
    - 机械寿命: 1百万次操作

    - 环境特性:
    - 温度范围: -65°C 至 +125°C
    - 振动阻力: 30 G’s, 10 to 3,000 Hz
    - 冲击阻力: 75 G’s, 6 ±1 ms max.
    - 封装方式: 耐热封装(Hermetically sealed)

    产品特点和优势


    1. 耐高低温: 能够承受-65°C到+125°C的极端温度变化。
    2. 高抗震动性: 通过30 G’s的振动测试,保证了在移动设备中的稳定运行。
    3. 高可靠性: 机械寿命长达1百万次操作,确保长期稳定运行。
    4. 电磁兼容性: 采用金/铂/钯/银合金接触材料,降低了信号干扰。
    5. 快速响应: 操作时间小于4 ms,满足高速控制要求。

    应用案例和使用建议


    - 航空航天: 用于卫星通信系统的信号切换,保证系统的连续性和稳定性。
    - 通信设备: 在基站和中继站中用于信号控制,保障数据传输的准确性和高效性。
    - 工业自动化: 用于工业机器人和自动化生产线中的信号控制和转换,提高生产效率。
    使用建议:
    1. 在安装过程中要确保接地良好,以避免信号干扰。
    2. 定期进行性能检查,特别是在极端环境条件下使用时。
    3. 选择合适的线圈电压以确保继电器正常工作。

    兼容性和支持


    - 兼容性: 这些继电器与标准终端匹配,便于集成到现有系统中。
    - 技术支持: TE Connectivity提供了全面的技术支持和售后维护服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 操作延迟过长:
    - 解决方法: 检查电源电压是否符合要求,调整合适的线圈电压。
    2. 接触不良:
    - 解决方法: 清洁接触面,确保无尘无油。
    3. 线圈过热:
    - 解决方法: 确保散热条件良好,避免长时间过载运行。

    总结和推荐


    综上所述,1MS/1MSD/1MSDD系列继电器以其卓越的电气性能和高度可靠性,在多个关键领域中发挥着重要作用。其耐用性、快速响应能力和良好的兼容性使其成为众多应用场景的理想选择。强烈推荐在高可靠性要求的环境中使用此系列继电器。如果您需要进一步的信息或技术支持,可以访问TE Connectivity官方网站或联系他们的客户服务团队。

J1MSCD-6XLS参数

参数
开关功能 -
继电器类型 -
安装方式 焊接安装,通孔安装

J1MSCD-6XLS厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

J1MSCD-6XLS数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY J1MSCD-6XLS J1MSCD-6XLS数据手册

J1MSCD-6XLS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 68.0626 ¥ 578.5321
4+ $ 64.993 ¥ 552.4405
8+ $ 63.2298 ¥ 537.4533
16+ $ 62.0976 ¥ 527.8296
79+ $ 56.457 ¥ 479.8845
100+ $ 52.9278 ¥ 449.8863
250+ $ 47.4912 ¥ 403.6752
库存: 425
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1157.06
