TE CONNECTIVITY  CSS-SGAF-050-STTN

CSS-SGAF-050-STTN概述

    # 高性能射频电缆组件:CSS-SGAF-050-STTN 技术手册详解

    产品简介

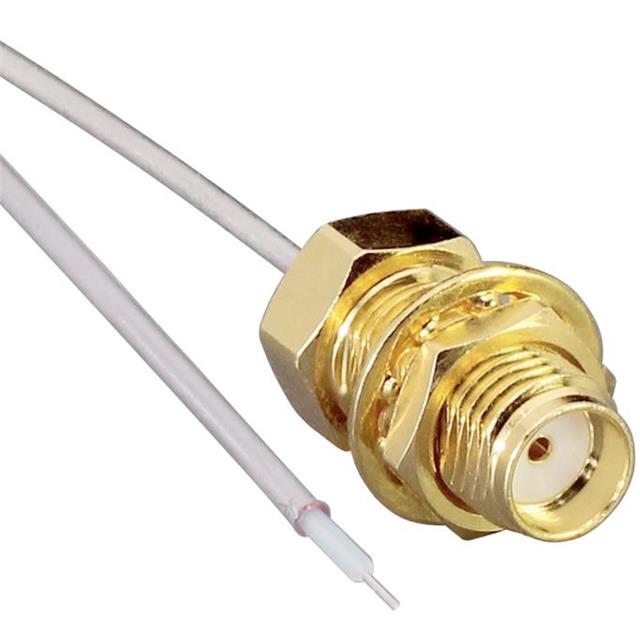

    CSS-SGAF-050-STTN 是一款高性能的射频电缆组件,结合了 SMA 插座(母型接口)与未端部加工过的半刚性同轴电缆,适用于各种射频信号传输场合。这款电缆组件的工作频率范围为 0 至 8 GHz,具有出色的插入损耗和电压驻波比(VSWR),适用于多种无线通信应用。
    主要功能包括提供高可靠性连接、快速安装接口,以及紧凑设计以满足小型化设备需求。广泛应用于物联网(IoT)、工业控制、汽车、消费电子等多个领域。
    应用领域
    - LPWA(低功耗广域网络)
    - 蜂窝物联网(Cellular IoT):如 LTE-M (Cat-M1) 和 NB-IoT
    - 蜂窝通信:5G、4G LTE、3G 和 2G
    - PC 和 LAN 网络
    - ISM 频段:蓝牙、ZigBee
    - GNSS 定位系统:GPS、Galileo、GLONASS、北斗、QZSS
    - 汽车、工业、商业及企业级应用

    技术参数


    | 参数名称 | 值 |

    | 工作频率范围 | 0 Hz 至 8 GHz |
    | 插入损耗(最大值) | 0.6 dB |
    | 电压驻波比(VSWR,最大值) | 1.5 |
    | 特性阻抗 | 50 Ω |
    | 最小绝缘电阻 | 500 MΩ |
    | 连接器类型 | SMA 插座(母型接口) |
    | 外壳材料 | 黄铜 |
    | 表面处理 | 金镀层 |
    电缆物理特性
    - 半刚性同轴电缆:直径 0.047 英寸
    - 最小弯曲半径:6.35 毫米(0.25 英寸)
    - 耐温范围:-55°C 至 +125°C

    产品特点和优势


    1. 卓越性能:插入损耗低至 0.6 dB,电压驻波比小于 1.5,确保高效稳定的信号传输。
    2. 高可靠性:采用 RoHS 标准材料制造,具备优异的抗腐蚀性、振动耐受性和机械冲击能力。
    3. 快速连接:配备 1/4"-36UNF-2A 螺纹连接方式,便于快速安装。
    4. 广泛兼容性:适用于众多无线通信标准,是多领域设备的理想选择。
    5. 便携式设计:重量仅 3.6 克(0.13 盎司),便于集成于小型化设备。

    应用案例和使用建议


    应用场景
    CSS-SGAF-050-STTN 广泛应用于各种射频模块测试和无线设备制造中。例如:
    - 用于 5G 小基站内部布线。
    - 作为工业级无线传感器的数据链路组件。
    - 支持物联网终端设备的小型化天线馈线设计。
    使用建议
    1. 环境适应性:确保使用温度在 -55°C 至 +125°C 范围内,避免过热或低温影响信号质量。
    2. 正确安装:使用扭矩扳手将连接器拧紧至 0.9 N·m(8 in-lbs),防止松动或损坏。
    3. 弯曲注意事项:避免过度弯曲电缆,保持最小弯曲半径为 6.35 毫米。

    兼容性和支持


    - 兼容性:CSS-SGAF-050-STTN 与标准 SMA 接口设备完全兼容,可直接替换或扩展原有系统。
    - 技术支持:TE Connectivity 提供全面的技术支持,可通过官网或电话联系获取帮助。
    - 售后服务:提供一年有限质保服务,涵盖材料缺陷和工艺问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插损过大 | 检查电缆弯曲半径是否符合要求 |
    | 接触不良 | 重新清洁连接器接口并重新拧紧 |
    | 温度超出范围 | 确保设备工作温度在允许范围内 |
    | 信号失真 | 检查插损是否超标,调整设备增益设置 |

    总结和推荐


    CSS-SGAF-050-STTN 以其高可靠性、宽频带性能和便捷安装方式,在射频通信领域表现出色。无论是物联网设备、工业控制还是汽车应用,它都能提供卓越的支持。同时,其符合 RoHS 标准且价格合理,使得这款产品成为设计工程师的理想选择。
    推荐指数:★★★★★
    强烈推荐此款电缆组件,尤其适合需要高可靠性和紧凑设计的应用场景。
    版权信息:本文内容源自 TE Connectivity 的 CSS-SGAF-050-STTN 技术手册。任何商业用途需获得授权许可。

CSS-SGAF-050-STTN参数

参数
包装方式 袋装

CSS-SGAF-050-STTN厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CSS-SGAF-050-STTN数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY CSS-SGAF-050-STTN CSS-SGAF-050-STTN数据手册

CSS-SGAF-050-STTN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 13.6952 ¥ 116.4092
20+ $ 13.081 ¥ 111.1885
39+ $ 12.7296 ¥ 108.2016
78+ $ 12.495 ¥ 106.2075
库存: 335
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 931.27
直接购买
加入购物车
