2085945-6

产品分类:
厂牌: TE CONNECTIVITY

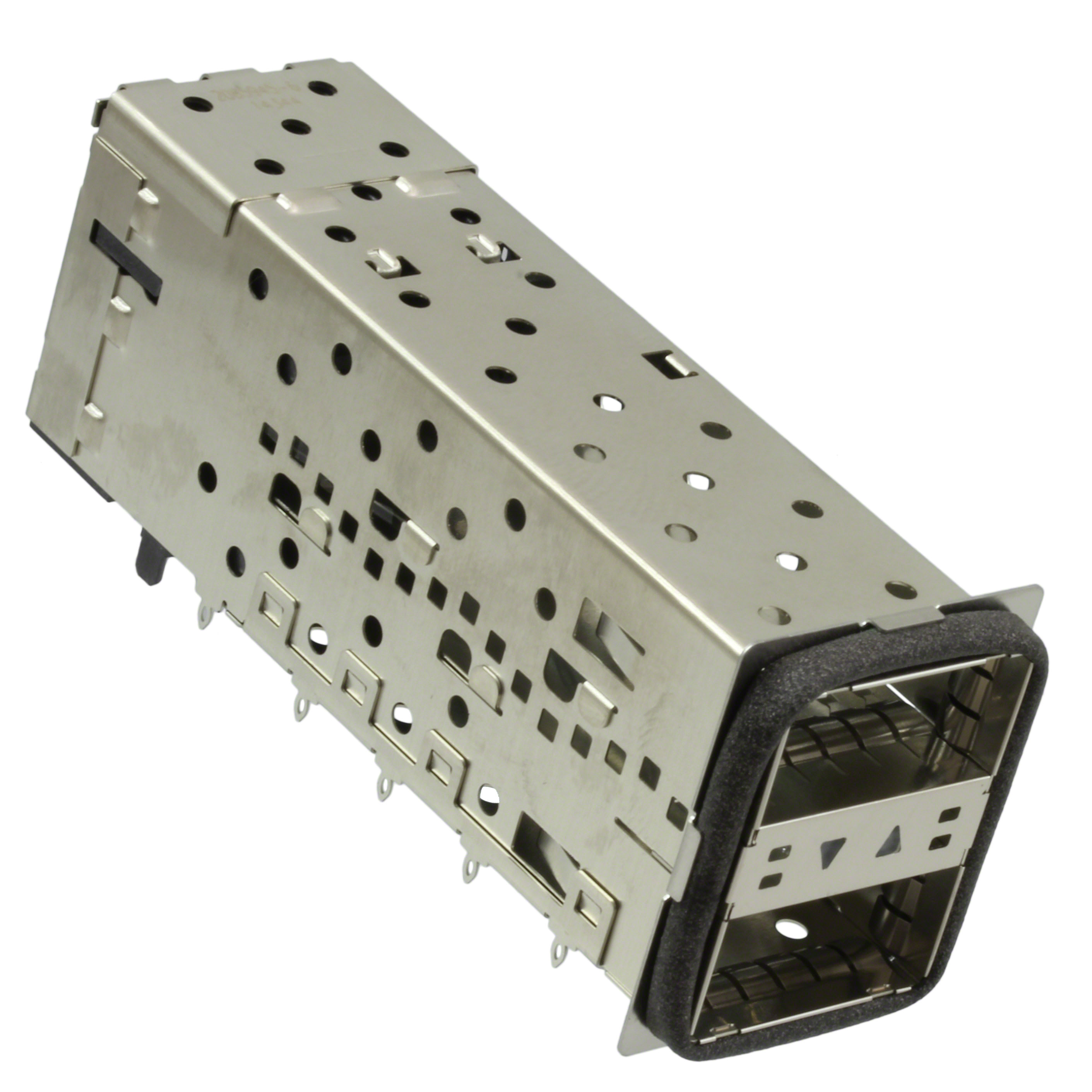

产品描述: Conn QSFP+ RCP 76 POS 1.6mm Press Fit RA Thru-Hole 76 Terminal 2 Port Box/Tray
供应商型号: Q-2085945-6
供应商: 期货订购
标准整包数: 144
TE CONNECTIVITY  2085945-6

2085945-6概述

    TE Connectivity CAGE AND PT CONNECTOR ASSEMBLY 技术手册

    1. 产品简介


    产品类型: CAGE AND PT CONNECTOR ASSEMBLY,适用于QSFP+连接器。
    主要功能:
    - 提供电磁干扰(EMI)屏蔽功能
    - 支持压接安装方式
    - 包含用于增强信号传输的定制化EMI橡胶垫圈
    - 可与多种不同类型的外光管和内光管组合使用
    应用领域:
    - 数据中心
    - 高速通信系统
    - 计算机网络设备
    - 高性能计算服务器

    2. 技术参数


    基本参数:
    - 外形尺寸: 71.54 x 20.32 mm
    - 接触点: 铜合金材质,镀锡针眼表面处理
    - 接触界面要求: 符合TE Product Specification 108-127010标准
    - 光纤管道材质: 聚碳酸酯,透明材料,UL 94V-2等级
    - 安装孔径: 9.00 mm
    - 焊接脚宽度: 20 mm
    环境适应性:
    - 最小PCB厚度: 1.57 mm
    - 工作温度范围: -40°C 到 +85°C
    - 防尘防水等级: 满足工业标准要求

    3. 产品特点和优势


    - 高电磁兼容性: 带有镍石墨填充硅胶EMI屏蔽垫圈,有效抑制电磁干扰,提高系统的可靠性和稳定性。
    - 紧凑设计: 尺寸紧凑,适用于空间受限的应用场合。
    - 卓越的热管理: 黑色LCP材质外壳具备良好的散热性能,确保长时间稳定运行。
    - 可定制性: 提供不同配置选项,满足客户的个性化需求。

    4. 应用案例和使用建议


    应用场景:
    - 2085945-1:带有外光管和内光管的CAGE ASSEMBLY
    - 2085945-2:单独提供外光管和内光管的组合
    - 2085945-3:同时具备外光管和内光管的设计
    - 2085945-4:无光管版本,适用于不需要额外光学信号传输的应用
    - 2085945-8:包含定制化EMI橡胶垫圈的光管装配
    使用建议:
    - 在使用2085945-8型号时,务必按照手册中的详细步骤进行EMI垫圈的正确安装和调整,以达到最佳的EMI屏蔽效果。
    - 当组装PCB板时,请确保焊盘与光管之间有足够的空间,避免干涉。
    - 在实际部署中,建议对环境温度进行监控,避免超出规定的操作温度范围。

    5. 兼容性和支持


    兼容性:
    - 此款CAGE AND PT CONNECTOR ASSEMBLY 与TE Connectivity的其他模块化组件高度兼容,如不同规格的PCB板和其他配套附件。
    - 支持压接和焊接两种安装方式,便于灵活集成到不同的系统架构中。
    技术支持:
    - 详细的安装指南和维护文档可在官方网站获取。
    - 客户可以联系TE Connectivity的技术支持团队,以获得更深入的技术咨询和售后服务保障。

    6. 常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 接触不良 | 检查接触点是否有氧化或腐蚀,重新清洁并确保正确插入 |
    | EMI屏蔽不佳 | 重新安装或更换EMI橡胶垫圈,确保垫圈完全贴合 |
    | 温度过高 | 检查散热设计是否符合要求,增加散热片或其他辅助散热装置 |

    7. 总结和推荐


    产品评价:
    TE Connectivity的CAGE AND PT CONNECTOR ASSEMBLY是一款高性能的电子元件,具有优异的电磁屏蔽能力、良好的散热性能以及丰富的配置选择。该产品在数据中心、高速通信系统等领域有着广泛的应用前景。
    推荐意见:
    基于上述各方面出色的表现,强烈推荐此款产品给需要高可靠性、高性能连接解决方案的应用场合。

2085945-6参数

参数
长*宽*高 24.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2085945-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2085945-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2085945-6 2085945-6数据手册

2085945-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
144+ $ 36.6 ¥ 300.12
500+ $ 34.875 ¥ 285.975
1000+ $ 31.425 ¥ 257.685
5000+ $ 27.5625 ¥ 226.0125
库存: 14400
起订量: 144 增量: 144
交货地:
最小起订量为:144
合计: ¥ 43217.28
