9-1393116-7

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 9-1393116-7
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他开关 9-1393116-7

9-1393116-7概述

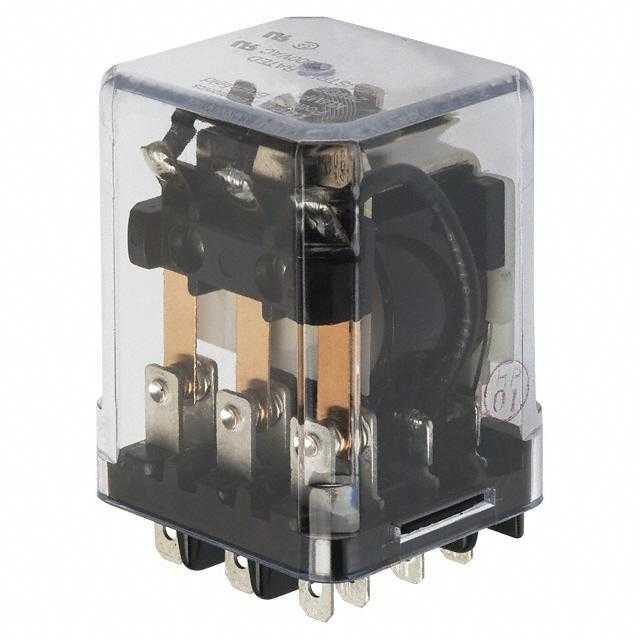

    Potter & Brumfield KUMP Series Panel Plug-in Relay 技术手册

    1. 产品简介


    Potter & Brumfield 的 KUMP 系列面板/插件继电器是通用型继电器,适用于各种工业及商业应用。此系列继电器采用多种触点配置(如单极、双极、三极),适用于不同的电路需求。主要功能包括开关控制和信号传输,典型应用场景包括医院床铺、半导体晶圆设备和起重机/吊臂提升设备。

    2. 技术参数


    - 线圈电压:5V 至 110V DC,6V 至 240V AC
    - 额定电流:15A @ 277VAC
    - 接触材料:AgCdO 和 AgSnOInO
    - 绝缘强度:开路触点之间 1200Vrms,触点和线圈之间 2200Vrms,相邻触点之间 2200Vrms
    - 绝缘电阻:初始绝缘电阻 > 100MΩ,500VDC
    - 操作时间:最大操作/释放时间为 15ms/10ms,最大反弹时间为 17ms
    - 温度范围:-45°C 至 +70°C(带外壳的直流继电器);-45°C 至 +45°C(三极交流继电器)

    3. 产品特点和优势


    - 高可靠性:经过严格测试,符合 IEC 61810-1 和 UL/E22575 认证标准。
    - 多功能性:支持多种触点配置,适用范围广泛。
    - 高电流容量:15A 的额定电流确保能够处理大负载。
    - 快速响应:15ms 的最大操作时间和 17ms 的最大反弹时间,适合高频操作。
    - 高机械寿命:高达 10x10^6 次操作周期。

    4. 应用案例和使用建议


    - 医院床铺:通过精确控制电机驱动系统,确保病人安全舒适。
    - 半导体晶圆设备:在高精度操作环境中提供可靠的开关控制。
    - 起重机/吊臂提升设备:适用于频繁操作的环境,确保设备可靠运行。
    使用建议:
    - 确保在操作过程中线圈电压不超过规定范围。
    - 定期检查和清洁触点以保持良好的接触性能。
    - 在高振动环境下,考虑使用附加固定装置来防止松动。

    5. 兼容性和支持


    - 兼容性:KUMP 系列支持多种接线方式,包括 .187、.205 或 .250 快速连接端子,也可直接焊接至 PCB 上。
    - 支持:制造商提供详细的安装指南和售后服务,所有技术文档可在 [TE 官网](http://relays.te.com/definitions) 获取。

    6. 常见问题与解决方案


    - 问题:继电器不能正常启动
    - 解决方法:检查线圈电压是否正确,确保无短路或断路情况。
    - 问题:触点磨损
    - 解决方法:更换触点,确保定期维护以保持良好接触。
    - 问题:继电器发热
    - 解决方法:确认环境温度是否在允许范围内,适当减少负载电流。

    7. 总结和推荐


    Potter & Brumfield KUMP 系列继电器凭借其高可靠性、多功能性和广泛应用性,成为市场上优秀的通用型继电器之一。特别是在医疗、半导体和起重设备等行业具有显著的优势。强烈推荐用于需要高可靠性和大电流控制的应用场合。

9-1393116-7参数

参数
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -

9-1393116-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1393116-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 9-1393116-7 9-1393116-7数据手册

9-1393116-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
