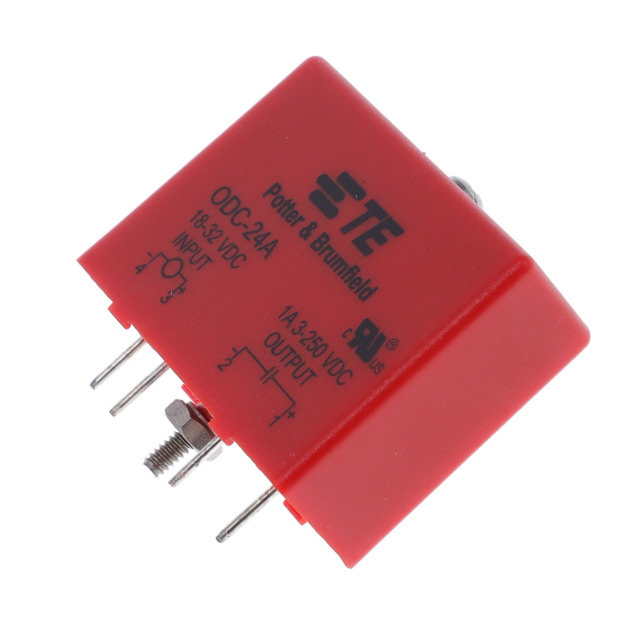

ODC-24A

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 4000V rms Input Output Modules
供应商型号: Q-ODC-24A
供应商: 期货订购
标准整包数: 200
TE CONNECTIVITY 其他继电器 ODC-24A

ODC-24A概述

    电子元器件技术手册:DC输出模块

    1. 产品简介


    本技术手册介绍了TE Connectivity公司生产的DC输出模块,包括ODC-5、ODC-15、ODC-24、ODC-5A、ODC-15A、ODC-24A等系列。这些模块主要用于直流电系统的控制和转换,具有出色的性能和可靠性。它们广泛应用于工业自动化、电信、电力系统和消费电子等领域。

    2. 技术参数


    根据技术手册中的详细数据表,以下是各型号DC输出模块的技术参数:
    | 参数 | 条件 | 单位 | ODC-5 | ODC-15 | ODC-24 | ODC-5A | ODC-15A | ODC-24A |
    |
    | 负载电压 | VLVDC 3 | 60 | 3 | 250
    | 负载电流 | ILADC | A | 3 | 1 1
    | 最大浪涌电流(1秒) | ADC | A | 33 | 8 33 | 8
    | 最大泄漏电流(关断状态) | VL=MAXADC | µA | 500 | 500 500 | 500
    | 最大导通压降(IL=MAX) | VDC | mV | 1500 | 1500 1500 | 1500
    | 最小导通时间 | ms 0.1 | 0.1 0.1 | 0.1
    | 最小关断时间 | ms 0.75 | 0.75 0.75 | 0.75

    3. 产品特点和优势


    这些DC输出模块具有以下特点和优势:
    - 高可靠性和耐用性:能承受较高的浪涌电流和长时间的连续运行。
    - 低功耗设计:低导通压降,降低能耗。
    - 宽工作温度范围:适应多种环境条件,确保在恶劣条件下也能稳定运行。
    - 坚固的机械结构:采用螺丝固定方式,并配备额外的螺母和垫片,增强机械稳定性。

    4. 应用案例和使用建议


    这些模块被广泛用于各种工业自动化控制系统中,例如PLC(可编程逻辑控制器)接口、电机驱动系统和信号放大器等。以下是一些建议:
    - 确保正确的接线顺序:PIN-1必须相对于PIN-2为正极以保证正确操作。
    - 合理布局电路板:遵循手册中提供的电路板布局指导,确保模块与其它组件之间的电气隔离。
    - 定期维护:尽管这些模块具有高度可靠性,但定期检查和维护仍有助于延长使用寿命。

    5. 兼容性和支持


    这些DC输出模块可以与标准的工业自动化设备和系统兼容。TE Connectivity公司提供了全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    根据技术手册,以下是一些常见的用户问题及解决方案:
    - Q: 模块无法正常导通怎么办?
    - A: 检查负载电压和电流是否在额定范围内;确认接线正确无误。
    - Q: 泄漏电流过大怎么办?
    - A: 确保所有连接紧固;检查是否存在外部干扰或过热现象。

    7. 总结和推荐


    总体而言,TE Connectivity公司的DC输出模块凭借其卓越的性能和广泛的应用领域,在市场上具有很强的竞争力。它适合那些需要高效、可靠的直流控制解决方案的客户。强烈推荐在选择直流控制模块时考虑这款产品。

ODC-24A参数

参数
继电器类型 -
开关功能 -
安装方式 标准安装
零件状态 在售
包装方式 托盘

ODC-24A厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ODC-24A数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY ODC-24A ODC-24A数据手册
