W2S-SDT-24V

产品分类: 矩形连接器 - 配件
厂牌: TE CONNECTIVITY
产品描述: Deutsch 汽车连接器楔形锁 楔形锁, DT系列, 2路
供应商型号: 9228771
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 配件 W2S-SDT-24V

W2S-SDT-24V概述

    电子元器件产品技术手册

    产品简介

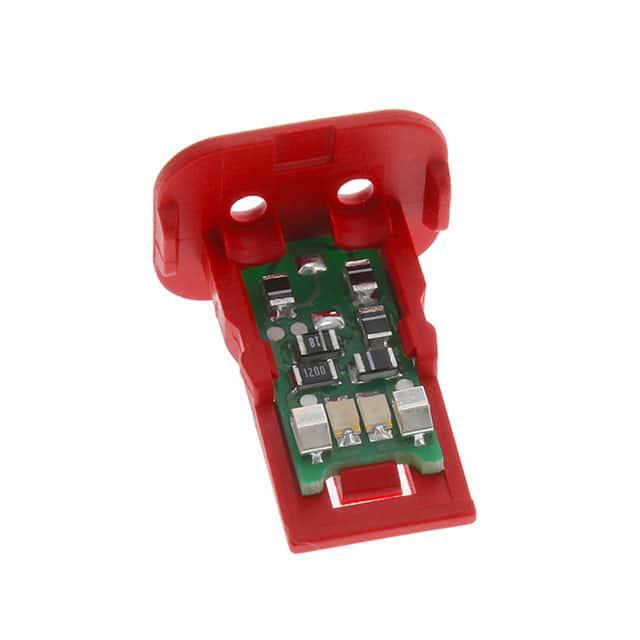

    本文将详细介绍一种适用于多种电子应用的电子元器件——TPA (WEDGE),具体型号为W2S-SDT-12V和W2S-SDT-24V。这些组件主要用于提供稳定的电气连接,同时集成LED指示灯,用于监控电路状态。它们广泛应用于工业自动化、汽车电子、通信设备等多个领域。

    技术参数


    - 电气特性
    - 工作电压:12V(W2S-SDT-12V)/24V(W2S-SDT-24V)
    - 最大电流:待补充
    - 接触电阻:≤10mΩ
    - 灵敏度:高
    - 功率消耗:低
    - 机械特性
    - 材料:PBT-GF20(阻燃级)
    - 颜色:红色(W2S-SDT-12V)、黄色(W2S-SDT-24V)
    - 尺寸:具体尺寸参见技术图纸
    - 工作环境
    - 温度范围:-40°C 至 +85°C
    - 湿度范围:≤95%RH

    产品特点和优势


    1. 多功能集成:TPA (WEDGE) 集成了弹簧接触、LED指示灯、稳压二极管等多种功能,减少了设计复杂度。
    2. 高可靠性:采用PBT-GF20材料,具有良好的耐热性和阻燃性。
    3. 广泛的适用性:适用于多种电压和温度环境,特别适合在恶劣环境下使用。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,TPA (WEDGE) 作为信号传输的关键部件,确保稳定可靠的连接。
    - 在汽车电子系统中,它用于引擎控制单元的传感器连接,确保信号传输的准确性。
    使用建议:
    - 选择合适的型号以匹配不同的工作电压。
    - 定期检查连接部分是否有氧化现象,必要时进行清洁或更换。

    兼容性和支持


    TPA (WEDGE) 可以与其他标准SMD组件配合使用,适用于现有的PCB设计。厂商提供了详尽的技术文档和支持服务,用户可以通过官方渠道获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查焊接质量,确保焊点充分融化并冷却后不再移动。 |
    | LED不亮 | 检查电源连接和LED接线,确认无断路或短路情况。 |

    总结和推荐


    TPA (WEDGE) 是一款高性能的电子元器件,具有高可靠性和广泛的适用性。其集成多种功能的设计极大地简化了电路设计,使得在不同应用场景下都能保持出色的性能。对于需要高可靠性、多功能集成的应用场合,强烈推荐使用这款产品。通过合理选型和正确使用,可以显著提升系统的整体性能和稳定性。

W2S-SDT-24V参数

参数
针脚数 2pin
配件类型 Terminal Position Assurance (TPA)
配套使用/相关产品 DT Series
长*宽*高 31.6mm*15mm*15.8mm
安装方式 导线安装,自由悬挂
零件状态 在售
包装方式 管装

W2S-SDT-24V厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W2S-SDT-24V数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 配件 TE CONNECTIVITY W2S-SDT-24V W2S-SDT-24V数据手册

W2S-SDT-24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
