KU-11D45F-24

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 底座安装
供应商型号: N-KU-11D45F-24
供应商: 云汉优选
标准整包数: 1

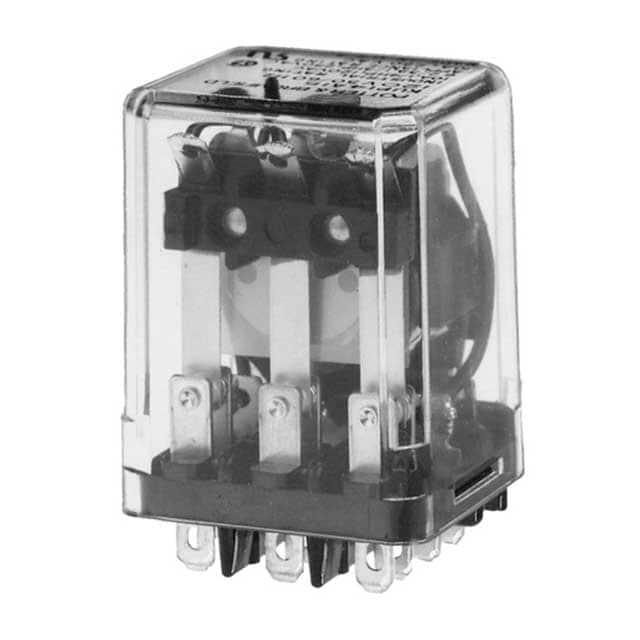

TE CONNECTIVITY 其他继电器 KU-11D45F-24

KU-11D45F-24概述

    KUP系列插件式通用继电器

    产品简介


    KUP系列插件式通用继电器是一种工业级继电器,适用于各种广泛的应用场合。该继电器主要用于控制电路的通断,特别适用于工业自动化、医疗设备、电力系统等场景。其主要功能是通过控制电压或电流来操作负载,实现电路的自动切换。KUP系列继电器具有多种接点配置,可适应不同的应用需求。

    技术参数


    - 触点参数
    - 触点排列:1 Form X (NO-DM),1-3 Form A (NO),1-4 Form C (CO)
    - 额定电压:240VAC
    - 额定电流:10A
    - 接触材料:Ag,AgCdO,AgSnOInO
    - 最小推荐接触负荷:100mA,12VDC;300mA,12VDC
    - 线圈参数
    - 线圈电压范围:5-110VDC,6-240VAC
    - 线圈绝缘等级:UL Class B
    - 线圈额定操作电阻:3.75Ω 至 82.5Ω
    - 线圈额定操作功率:1.125W 至 1.85W(取决于具体型号)
    - 机械参数
    - 操作/释放时间:最大15/10ms
    - 弹跳时间:最大17ms
    - 机械耐久性:10x10^6次操作
    - 环境参数
    - 工作温度范围:-45°C 至 50°C(带外壳的4极继电器),-45°C 至 70°C(带外壳的1-3极继电器)
    - 温度和电压的关系:最高工作温度与电压有关,例如,在1.8瓦特直流线圈的情况下,最高工作温度可达+75°C

    产品特点和优势


    KUP系列继电器以其高可靠性、长寿命和广泛的适用性而著称。其独特的设计使其能够在极端条件下稳定工作,同时提供了多样化的触点和线圈配置,以满足不同客户的需求。此外,KUP系列还具备出色的电气隔离性能和抗干扰能力,确保了安全可靠的操作。

    应用案例和使用建议


    KUP系列继电器广泛应用于多个领域,如工业设备、医疗设备、电力系统等。例如,在电力系统的应用中,KUP系列继电器可以用于控制高压断路器的分合闸操作。使用时需要注意以下几点:
    - 选择合适的触点类型和额定电压以确保正确操作。
    - 在高湿度或极端温度环境下使用时,注意继电器的防护等级和工作温度范围。
    - 使用过程中定期检查和维护,以确保其长期稳定运行。

    兼容性和支持


    KUP系列继电器具有广泛的兼容性,适用于多种终端和安装方式。厂商提供了详细的配件信息和产品代码结构,便于用户选择合适的产品。同时,制造商还提供技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:继电器在使用过程中频繁跳动。
    - 解决方案:检查并调整触点的压力和位置,确保良好的接触性能。

    - 问题2:继电器无法正常吸合。
    - 解决方案:检查线圈的电压和电流是否符合要求,确认是否有短路或断路的情况。

    总结和推荐


    KUP系列插件式通用继电器是一款高性能、多功能的继电器产品,适用于多种工业应用场合。其卓越的技术性能和广泛的适用性使其在市场上具有很强的竞争力。对于需要稳定、可靠控制电路的用户来说,KUP系列继电器是一个非常值得推荐的选择。

KU-11D45F-24参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 底座安装
零件状态 在售
包装方式 散装

KU-11D45F-24厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KU-11D45F-24数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY KU-11D45F-24 KU-11D45F-24数据手册

KU-11D45F-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 26.9134 ¥ 228.7639
10+ $ 25.6676 ¥ 218.1746
20+ $ 24.939 ¥ 211.9815
库存: 25
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 915.05
