1-480709

产品分类:
厂牌: TE CONNECTIVITY

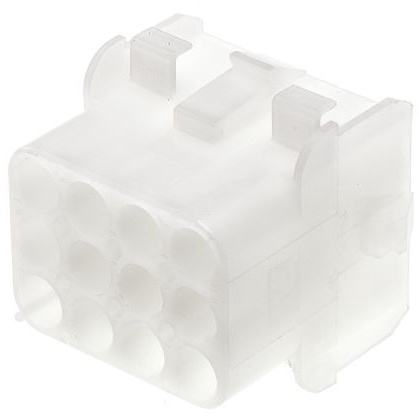

产品描述: 泰科电子 连接器外壳, 12路, 6.35mm节距, 3行
供应商型号: 848975
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY  1-480709

1-480709概述

    电子元器件技术手册:通用MATE-N-LOK连接器

    产品简介


    本文将为您详细介绍一款名为通用MATE-N-LOK连接器的产品。这种连接器是一种针座式连接器,广泛应用于各类电子设备中,如电视接收器、视频产品等。它们通过提供高可靠性的电气连接,在电子组装和制造过程中发挥着重要作用。

    技术参数


    通用MATE-N-LOK连接器的技术规格如下:
    - 介电强度:5.0 kVAC或5.0 kVDC之间相邻电路的绝缘能力。
    - 绝缘电阻:相邻电路间初始最小绝缘电阻为1000兆欧姆。
    - 电压等级:600 V AC或DC。
    - 接触插入力:每接触点最大插入力为5.0磅。
    - 接触保持力:每接触点最小保持力为15磅。
    - 耐久性:50个插拔循环。
    - 电流承载能力:不同线径下的电流承载能力详见下表。
    | 线径 | 电路数 | 电流承载能力(安培) |
    |
    | 10 AWG | 2 | 19.00 |
    | 12 AWG | 3 | 17.50 |
    | 14 AWG | 4 | 16.50 |
    | 16 AWG | 5 | 16.00 |
    | 18 AWG | 6 | 15.50 |
    | 20 AWG | 8 | 14.50 |
    其他电气特性、工作环境等请参见手册第163页到164页。

    产品特点和优势


    通用MATE-N-LOK连接器具备多种独特功能和优势,包括但不限于:
    - 可以混合不同的插针和插座在同一壳体中。
    - 正极化设计,提高操作安全性。
    - 后腔识别标记,便于区分和安装。
    - 接触完全封闭在壳体内,保护性强。
    - 防护等级可达0.200英寸。
    - 低接触插拔力,便于组装。
    - 支持30-10 AWG线径。
    - 预镀锡或金镀层可选。
    - 双锁结构提供最佳的接触稳定性。
    - 支持面板安装或悬挂安装。

    应用案例和使用建议


    通用MATE-N-LOK连接器广泛应用于各种场景,例如电视接收器、视频产品、工业自动化系统等。例如,在一个工厂自动化系统中,这些连接器被用于实现不同设备之间的信号传输。为了确保最佳性能,建议在选择和安装时注意以下几点:
    - 选择合适的线径以满足所需的电流需求。
    - 确保接触部分正确安装并牢固固定。
    - 定期检查连接器的可靠性,以避免因磨损导致的问题。

    兼容性和支持


    该连接器已通过多项国际认证,包括美国安全检测实验室公司(Underwriters Laboratories Inc.)、加拿大标准协会(Canadian Standards Association)以及德国电气工程师协会(Verband Deutscher Elektrotechniker,简称VDE)的认证。此外,它还具有阻燃材料,符合UL标准1410中的材料要求。

    常见问题与解决方案


    常见的问题及解决方法如下:
    - 问题:接触不良
    解决方案:检查接触面是否清洁,必要时重新安装接触部分。
    - 问题:电流承载能力不足
    解决方案:确认所使用的线径是否合适,必要时更换更粗的线径。
    - 问题:连接器易损坏
    解决方案:确认安装位置是否稳固,避免过度震动或冲击。

    总结和推荐


    综上所述,通用MATE-N-LOK连接器凭借其高性能、可靠性以及广泛的适用范围,在众多领域得到了广泛应用。无论是在严苛的工作环境下还是普通环境中,它都能表现出色。强烈推荐此产品给需要高质量连接器解决方案的应用场合。

1-480709参数

参数
长*宽*高 27.43mm(高度)
安装方式 面板安装

1-480709厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-480709数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 1-480709 1-480709数据手册

1-480709封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.9624
250+ ¥ 7.6054
500+ ¥ 7.4566
库存: 38
起订量: 26 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.96
