3-1734506-1

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2mm 2 16pin 1A 250nm 金 黑色 通孔安装 16mm(长度)*4mm(高度)
供应商型号: Q-3-1734506-1
供应商: 期货订购
标准整包数: 12960

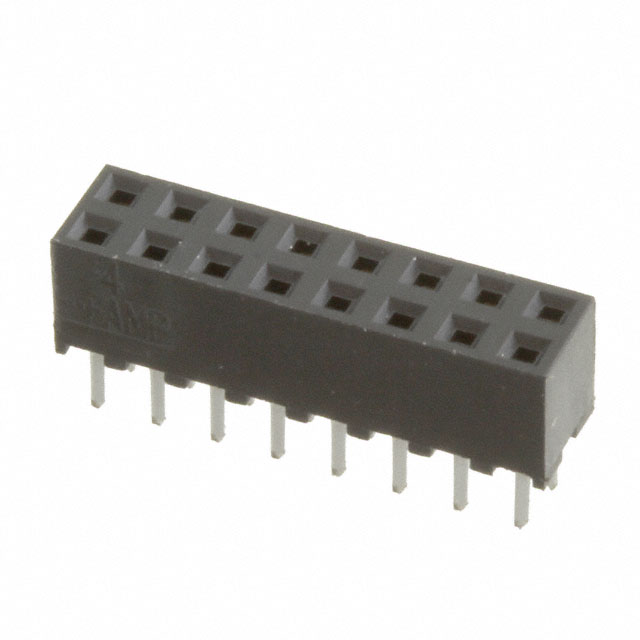

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 3-1734506-1

3-1734506-1概述


    产品简介


    产品类型: PCB Mount Receptacle(PCB插座)
    主要功能: 用于垂直安装的板对板连接,通过通孔焊接技术实现信号传输。
    应用领域: 该产品广泛应用于各类需要高可靠性和紧凑设计的电子设备中,例如通讯设备、计算机、工业自动化控制系统等。

    技术参数


    - 产品编号: 3-1734506-1
    - 连接系统: Board-to-Board(板对板)
    - 位数: 16位
    - 行数: 2行
    - 中心线间距: 2 mm (.079 in)
    - 材质: 镀金接触件,镀锡PCB焊盘,热塑性外壳
    - 额定电流: 每位最大1 A
    - 耐电压: 交流650 V
    - 工作电压: 交流250 V
    - 操作温度范围: -40 – 105 °C (-40 – 221 °F)

    产品特点和优势


    1. 高度集成: 采用2 mm的中心线间距,非常适合高密度电路板的设计。
    2. 高可靠性: 具有镀金的接触件,确保长期可靠的电连接。
    3. 易于安装: 通过通孔焊接,可以快速方便地安装到PCB上。
    4. 环境适应性强: 能够在宽泛的操作温度范围内工作,适合各种严苛的环境条件。

    应用案例和使用建议


    应用案例: 该产品可应用于计算机主板、服务器背板、通讯设备内部的板对板连接等场景。
    使用建议: 在使用时应注意以下几点:
    - 确保安装方向正确,避免反向安装。
    - 使用合适的焊接温度(最高可达265°C)进行焊接,以确保良好的焊接效果。
    - 定期检查连接器的接触情况,确保连接可靠。

    兼容性和支持


    - 兼容标准: 通过了CSA LR7189、UL E28476等认证。
    - 厂商支持: 如有任何技术支持需求,可拨打+1 800 522 6752联系厂商。

    常见问题与解决方案


    1. 问题: 连接不稳定。
    - 解决方案: 检查安装方向是否正确,确认焊接质量良好。
    2. 问题: 接触不良。
    - 解决方案: 清理连接器,检查是否有氧化或污染物。
    3. 问题: 焊接后无法正常工作。
    - 解决方案: 确认焊接温度是否适宜,重新检查焊接效果。

    总结和推荐


    综合评估: 该款PCB Mount Receptacle具有紧凑的设计、高可靠性及易于安装等特点,非常适合于高密度电路板的应用。同时,其广泛的适用温度范围和多种认证也确保了其在严苛环境下也能稳定工作。
    推荐结论: 强烈推荐该产品用于需要高密度、高可靠性的电子设备中,特别适用于通信设备、计算机和工业自动化控制系统等场合。

3-1734506-1参数

参数
针脚数 16pin
颜色 黑色
触头镀层厚度 - 配接 250nm
防护等级 -
类型 Push-Pull,Receptacle
触头镀层 - 配接
排数 2
额定电流 1A
间距-配接 2mm
长*宽*高 16mm(长度)*4mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,托盘

3-1734506-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1734506-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 3-1734506-1 3-1734506-1数据手册

3-1734506-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12960+ $ 0.6875 ¥ 5.6375
25000+ $ 0.625 ¥ 5.125
50000+ $ 0.5875 ¥ 4.8175
100000+ $ 0.5375 ¥ 4.4075
库存: 1296000
起订量: 12960 增量: 12960
交货地:
最小起订量为:12960
合计: ¥ 73062
