1887200-2

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 支架安装,通孔安装 13.0048mm(宽度)*26.7mm(高度)
供应商型号: N-1887200-2
供应商: 云汉优选
标准整包数: 1

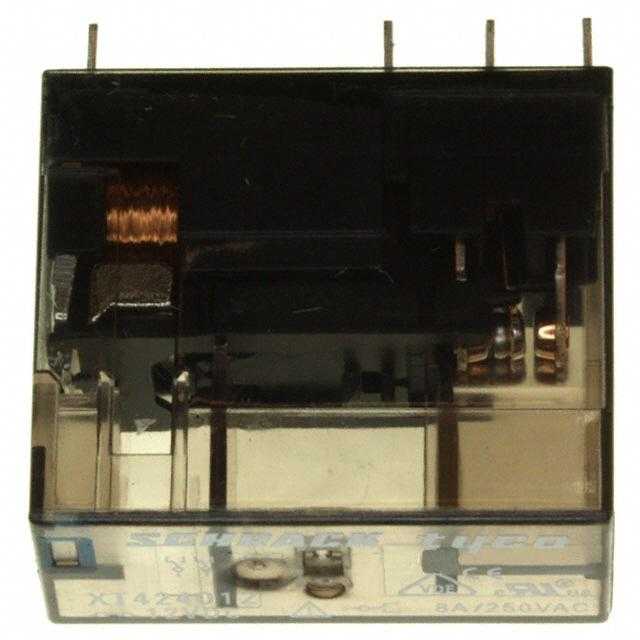

TE CONNECTIVITY 其他继电器 1887200-2

1887200-2概述


    产品简介


    Schrack通用面板/插件继电器是一款广泛应用于机械工程和面板板设计中的继电器。这款XT系列接口插件继电器具备多种配置选项,包括单极16A、双极8A、以及1个常闭(1 CO)或2个常闭(2 CO)触点的选择。该产品既支持直流(DC)也支持交流(AC)线圈操作,且具备敏感线圈(400 mW)。此外,该产品通过了增强绝缘认证(保护等级II),并拥有高达4kV/8mm的介电强度,确保了安全可靠的运行。

    技术参数


    以下是根据技术手册提取的主要技术规格和性能参数:
    - 触点数据
    - 单极:额定电压240VAC,最大切换电压400VAC,额定电流16A,UL额定电流10A。
    - 双极:额定电压240VAC,最大切换电压400VAC,额定电流8A。
    - 限制性数据
    - 最大启动电流(4秒内,功率因数10%):单极30A,双极15A。
    - 短路电流(30毫秒):300A。
    - 开关容量
    - 单极:4000VA,双极:2000VA。
    - 接触材料
    - AgNi90/10,最小推荐接触负载为12V,10mA。
    - 操作频率
    - 每小时带/不带负载360/36000次。
    - 操作时间
    - 直流线圈操作时间:单极典型8毫秒,双极典型10毫秒。
    - 直流线圈释放时间:单极典型6毫秒,双极典型5毫秒。
    - 触点反弹时间(单极/双极,直流线圈):典型4/6毫秒,典型4/9毫秒。
    - 环境条件
    - 工作温度范围:-40°C到+70°C。

    产品特点和优势


    Schrack XT系列继电器具有如下显著特点和优势:
    - 高可靠性:增强绝缘和高达4kV/8mm的介电强度确保了高度的安全性和可靠性。
    - 多用途应用:适合多种不同的应用场景,例如面板板和机械工程设计。
    - 易于测试和锁定:手动测试杆可选配锁定功能,方便安装和维护。
    - 机械耐久性:支持1000万次直流操作或500万次交流操作,保证长寿命。
    - 广泛的电压选择:提供多种直流和交流线圈电压版本,满足不同应用需求。

    应用案例和使用建议


    应用案例:这款继电器广泛用于工业控制面板、机械自动化系统和各种电路切换场合。例如,在一个工业控制系统中,这种继电器可以用于远程控制电机启动和停止。
    使用建议:建议在安装前详细阅读技术手册中的所有电气参数和环境要求,以确保正确安装和使用。在使用过程中,应注意定期检查继电器的触点状态和环境温度,以维持其长期性能。

    兼容性和支持


    Schrack XT系列继电器适用于Tyco Electronics的标准RT插座,且包装可回收。制造商提供了详细的说明书和技术支持服务,以帮助用户更好地理解和使用该产品。对于其他特定应用的需求,用户可以通过制造商网站获取更多支持信息。

    常见问题与解决方案


    - 问题:如何测试继电器的功能?
    - 解答:使用附带的手动测试杆进行测试,可以观察到指示灯的变化或听到来自继电器的声音。
    - 问题:继电器的使用寿命有多长?
    - 解答:该继电器支持1000万次直流操作或500万次交流操作,具体寿命取决于使用条件和频率。
    - 问题:如何确定继电器的工作状态?
    - 解答:通过观察指示灯或手动测试杆的位置来判断继电器的状态。

    总结和推荐


    Schrack XT系列继电器是一款高效、可靠且多功能的电子元件,适用于多种工业和机械工程应用。它的高可靠性、多样化的电压选项和便捷的操作使得它在市场上具有很强的竞争力。推荐在需要高可靠性和灵活性的应用中使用此继电器。如果您正在寻找一种高性能的继电器产品,那么Schrack XT系列继电器是一个不错的选择。

1887200-2参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 13.0048mm(宽度)*26.7mm(高度)
安装方式 支架安装,通孔安装

1887200-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1887200-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 1887200-2 1887200-2数据手册

1887200-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.6674 ¥ 62.3402
40+ $ 6.3551 ¥ 59.4202
80+ $ 6.171 ¥ 57.6989
库存: 127
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1246.8
