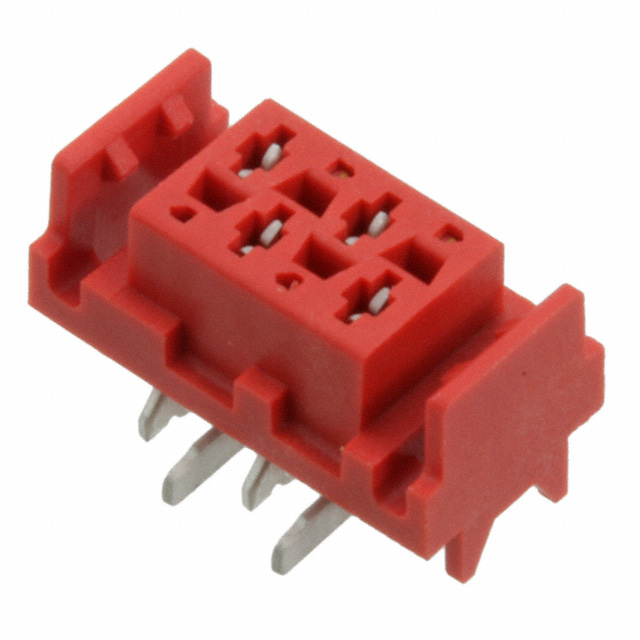

7-338069-4

厂牌: TE CONNECTIVITY
产品描述: 泰科 2.54mm间距4p双排排母 板载排母, Micro-MaTch系列, 直角, 表面
供应商型号: AV-A-AMP73380694
供应商: Avnet
标准整包数: 900
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 7-338069-4

7-338069-4概述

    # Micro-MaTch Industrial Ribbon Cable Connectors 技术手册

    产品简介


    基本介绍
    Micro-MaTch Industrial 是一款高性能的板对板连接器系统,专为工业级应用设计。这些连接器是专为1.27mm(0.05英寸)中心线间距的扁平柔性电缆(FFC)和柔性印刷电路(FPC)设计的,适用于多种需要高度可靠连接的应用场景。具体型号为7-338069-4,具备4个位置、垂直表面安装、2行插座的特点。
    主要功能和应用领域
    - 主要功能:提供稳定的信号传输和电源传输能力,支持高电流(最高可达1.5A),并具备良好的绝缘性能(1000 MΩ)。
    - 应用领域:广泛应用于工业自动化设备、计算机硬件、通信设备以及任何需要高可靠性的信号或电源传输的应用场景。

    技术参数


    规格
    - 类型:板对板连接器
    - 型号:7-338069-4
    - 位置数:4
    - 中心线间距:1.27mm (0.05 in)
    - 连接器系统:板对板
    - 外壳材料:PA 4.6
    - 插头类型:女式
    - 颜色:红色
    - 安装方式:垂直表面安装
    电气特性
    - 额定电压:100 VAC
    - 绝缘电阻:1000 MΩ
    - 接触电流:1.5 A
    - 焊盘厚度:3 – 5 µm
    - 锡层厚度:3 – 5 µm
    - 焊接温度能力:最高260°C
    机械特性
    - 长度:9.7 mm (0.381 in)
    - 高度:6.9 mm (0.27 in)
    - 焊盘厚度:0.25 mm (0.01 in)
    - 焊盘宽度:0.75 mm (0.029 in)
    - 焊盘长度:5.3 mm (0.208 in)
    工作环境
    - 操作温度范围:-40 °C 至 105 °C (-40 °F 至 221 °F)
    - 安装板厚:1.6 mm (0.062 in)

    产品特点和优势


    独特功能和优势
    - 可靠的连接:镀锡铜合金接触件保证了高导电性和长期稳定性。
    - 环境适应性强:能够在宽广的温度范围内工作,并通过了多项安全认证。
    - 设计紧凑:垂直表面安装设计使得该连接器能够有效利用空间,适用于紧凑型电路板设计。
    - 高电流承载能力:1.5A的最大电流承载能力使其适用于多种应用场景。

    应用案例和使用建议


    应用场景
    - 工业自动化:该连接器常用于传感器信号传输,确保稳定的数据采集和处理。
    - 计算机硬件:例如主板与扩展卡之间的信号传输,提供可靠的数据链路。
    - 通信设备:用于数据通信,如高速信号传输。
    使用建议
    - 安装注意事项:由于该连接器采用垂直表面安装方式,安装时需注意板上的焊盘排布和接触力的均匀性。
    - 环境适应性:建议在安装过程中注意避免过高的湿度和极端温度,以延长使用寿命。

    兼容性和支持


    兼容性
    - 与其它组件兼容:该连接器与其他Micro-MaTch系列产品具有良好的兼容性,可用于构建完整的连接器系统。
    - 标准认证:该产品符合UL、REACH和RoHS等多项国际安全和环保标准。
    厂商支持
    - 技术支持:对于产品相关问题和技术支持,可拨打+1 800 522 6752联系制造商获得帮助。

    常见问题与解决方案


    常见问题及解决方案
    - 问题1:焊接过程中连接器脱落
    - 解决办法:检查焊点是否充分且均匀,必要时可增加焊接时间或使用助焊剂。
    - 问题2:信号传输不稳定
    - 解决办法:确保所有接触面清洁,检查连接器与电路板的对齐情况,确认焊点无虚焊。

    总结和推荐


    综合评估
    Micro-MaTch Industrial 7-338069-4 系列连接器以其出色的可靠性、高电流承载能力和广泛的适用性脱颖而出。无论是在工业自动化还是计算机硬件领域,都是一个值得信赖的选择。
    推荐
    鉴于其卓越的设计、可靠的性能和广泛的适用性,强烈推荐使用Micro-MaTch Industrial 7-338069-4 系列连接器,尤其适合那些需要高可靠性连接的应用场景。

7-338069-4参数

参数
排数 2
类型 Friction Lock,Receptacle
颜色 红色
触头镀层 - 配接
触头镀层厚度 - 配接 -
针脚数 4pin
防护等级 -
间距-配接 2.54mm
额定电流 1.5A
安装方式 贴片安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 卷带包装
