3-1416100-8

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 SPDT DIN导轨安装,弹簧安装
供应商型号: N-3-1416100-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 3-1416100-8

3-1416100-8概述


    产品简介

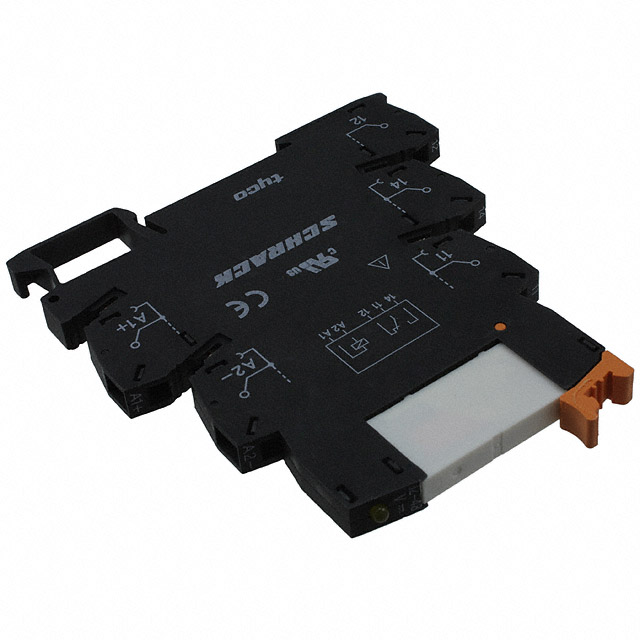

    Schrack的通用继电器是一种适用于印刷电路板(PCB)的继电器,采用SNR(DIN轨道插座和继电器组件)。该继电器主要设计用于单刀常开(1 CO)配置,额定负载为6安培,模块宽度仅为6.2毫米,非常适合在DIN导轨上提高系统的装填密度。Schراك的继电器获得了多项认证,包括VDE、cULus和cCSAus认证,确保其在各类应用中的安全性和可靠性。

    技术参数


    - 接触配置:1 CO(单刀常开)
    - 接触材料:AgSnO2,镀金
    - 额定电压/最大切换电压:交流240/400伏特
    - 额定电流:6安培
    - 最大断电容量:交流1500瓦
    - 极限断电容量(最大4秒,占空比10%):10安培
    - 最小接触负载:100毫安,12伏特,50毫瓦
    - 额定操作频率(带载/不带载):6/1200次/分钟
    - 操作/释放时间:最大12/5毫秒
    - 接触弹跳时间(常开/常闭):最大3/8毫秒
    输入数据
    - 额定输入电压:直流12伏特、24伏特、交流115伏特、230伏特(针对特定版本)
    线圈版本
    - 直流线圈:
    - LB2:12伏特,8.4伏特,0.6伏特,848欧姆,184毫瓦
    - LC4:24伏特,16.8伏特,1.2伏特,3390欧姆,220毫瓦
    - 交流线圈(50赫兹):
    - SM5:115伏特,82.0伏特,9.0伏特,403毫伏安
    - TP0:230伏特,160.0伏特,15.0伏特,736毫伏安

    产品特点和优势


    Schrack的通用继电器具有以下几个显著的优势:
    - 高密度安装:模块宽度仅有6.2毫米,非常适合DIN导轨上的高密度安装。
    - 高可靠性和长寿命:机械耐久度达到1000万次操作循环,适用于长时间运行的应用场合。
    - 广泛的应用范围:通过各种不同的额定电压和电流配置,可应用于多种工业控制和自动化系统中。
    - 全面的安全认证:获得多项国际认证,确保其在全球范围内的安全使用。

    应用案例和使用建议


    应用案例:Schrack的通用继电器广泛应用于自动化控制系统、工业设备、电源管理和建筑自动化等领域。例如,在自动化生产线上,它可以用于控制电机、照明系统或其他设备的开关。
    使用建议:在安装过程中,应严格按照制造商的技术手册进行接线和调试。对于需要高频率操作的应用,应注意保证良好的散热条件以避免过热。此外,在选择继电器时,应根据具体应用需求选择合适的线圈电压和电流配置。

    兼容性和支持


    - 兼容性:该继电器与DIN导轨插座兼容,适用于多种标准DIN导轨。
    - 支持和维护:TE Connectivity公司提供全面的技术支持和售后服务,包括产品手册、应用指南和技术文档。

    常见问题与解决方案


    - Q: 继电器在高温环境下工作是否会失效?
    - A: Schrack的继电器设计工作温度范围为-40至+55摄氏度,因此在正常工作条件下不会失效。但在极端高温环境中可能需要额外的冷却措施。

    - Q: 如何正确安装继电器以防止接触不良?
    - A: 在安装过程中应确保接线端子的扭矩符合IEC 61984标准,并且电缆的截面积应在0.14到2.5平方毫米之间。

    总结和推荐


    总体而言,Schrack的通用继电器凭借其紧凑的设计、广泛的额定电压和电流配置以及高度的可靠性和安全性,在工业控制和自动化应用中表现出色。无论是在新项目的设计还是在现有系统的升级中,Schrack继电器都是一个值得信赖的选择。强烈推荐此产品用于需要高效和可靠继电器解决方案的各种应用场景。

3-1416100-8参数

参数
开关功能 -
继电器类型 通用继电器
通用封装 SPDT
安装方式 DIN导轨安装,弹簧安装
零件状态 停产
包装方式 散装

3-1416100-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1416100-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 3-1416100-8 3-1416100-8数据手册

3-1416100-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
