338068-6

厂牌: TE CONNECTIVITY

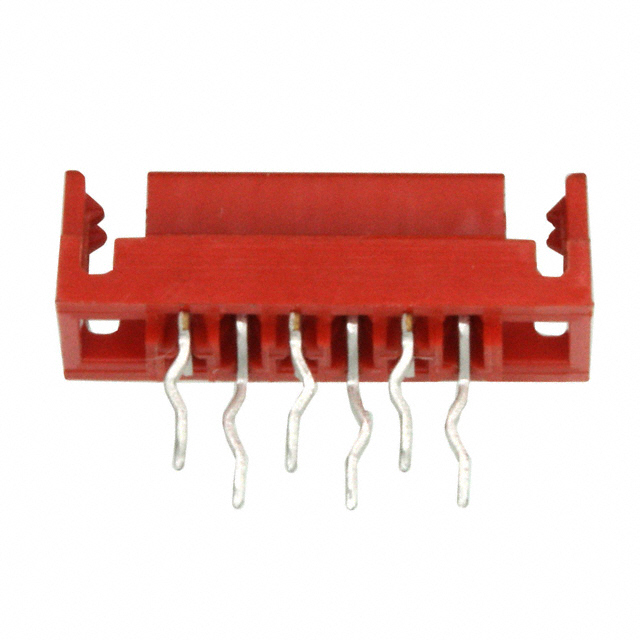

产品描述: TE Connectivity 2.54mm间距6p双排排母 板载排母, Micro-MaTch系列, 直角, 通孔安装
供应商型号: AV-A-338068-6
供应商: Avnet
标准整包数: 2500
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 338068-6

338068-6概述

    # Micro-MaTch Industrial Ribbon Cable Connectors 338068-6 技术手册

    产品简介


    Micro-MaTch工业系列的338068-6是一款用于板对板连接的连接器,具有6个位置,中心线间距为1.27毫米(0.05英寸),垂直安装方式,采用通孔焊接固定。该连接器适用于多种工业应用,如信号电路和其他需要高可靠性的电子系统。

    技术参数


    - 连接器类型:板对板,6位置
    - 中心线间距:1.27毫米(0.05英寸)
    - 焊接固定类型:通孔焊接
    - 行数:2行
    - 绝缘电阻:1000 MΩ
    - 操作电压:100 VAC
    - 接触区域电镀材料厚度:3-5微米(118.11-196.85微英寸)
    - 电流额定值(最大):1安培
    - 操作温度范围:-40至105摄氏度(-40至221华氏度)

    产品特点和优势


    独特功能
    - 高可靠性:采用双重接触弹簧设计,确保稳定的电气连接。
    - 广泛适用性:适应多种工业标准,包括UL认证。
    - 易于安装:垂直安装和通过孔焊接设计简化了安装过程。
    市场竞争力
    - 高度兼容:与Micro-MaTch工业系列中的其他产品兼容,提供全面的互连解决方案。
    - 环境适应性强:宽广的操作温度范围使其适用于极端环境条件。

    应用案例和使用建议


    应用场景
    该连接器常用于信号电路和其他需要高可靠性连接的应用场景。例如,在自动化设备、工业控制和电信设备中广泛应用。
    使用建议
    - 焊接温度控制:确保焊接过程中温度不超过265摄氏度,以避免损坏连接器。
    - 接触压力调整:定期检查并调整接触压力,以保证良好的电气连接。

    兼容性和支持


    兼容性
    - 兼容产品:包括2071452-2、053395-E、3-2176367-7等系列产品。
    - 批准标准:UL E28476认证。
    支持和维护
    - 技术支持:如有任何问题,请拨打 +1 800 522 6752 联系技术支持。
    - 文档资料:可以在TE官网获取产品详细规格和技术文档。

    常见问题与解决方案


    问题1:连接器接触不良
    解决方案:检查焊接点是否完好,重新焊接或调整接触压力。
    问题2:操作温度超出范围
    解决方案:避免在极端高温或低温环境下使用,确保操作温度在规定范围内。

    总结和推荐


    综合评估
    Micro-MaTch工业系列的338068-6连接器具有出色的可靠性、稳定性和广泛的适用性。适用于各种工业和信号电路应用,特别是在需要高可靠性的场合。
    推荐使用
    由于其独特的设计和优异的性能表现,我们强烈推荐使用该款连接器。如果您正在寻找一款高性能且可靠的板对板连接器,338068-6无疑是最佳选择。

338068-6参数

参数
排数 2
间距-配接 2.54mm
触头镀层厚度 - 配接 -
颜色 红色
额定电流 1A
防护等级 -
类型 Friction Lock,Receptacle
针脚数 6pin
触头镀层 - 配接
长*宽*高 12.2mm(长度)*5.2mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

338068-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

338068-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 338068-6 338068-6数据手册

338068-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.2229 ¥ 1.9725
5000+ $ 0.2229 ¥ 1.9725
5000+ $ 0.2077 ¥ 1.8381
7500+ $ 0.2077 ¥ 1.8381
7500+ $ 0.201 ¥ 1.7787
10000+ $ 0.201 ¥ 1.7787
12500+ $ 0.201 ¥ 1.7787
12500+ $ 0.1945 ¥ 1.7211
17500+ $ 0.1945 ¥ 1.7211
库存: 115000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 4931.25
