1-2270024-3

产品分类: 其他工具
厂牌: TE CONNECTIVITY
产品描述: 我们的 SOLARLOK PV4-S 直流压接连接器设计用于将太阳能电池板连接到电网,适用于 1500 VDC 电缆解决方案。应用包括太阳能和微型逆变器、汇流箱以及直流优化器。
供应商型号: N-1-2270024-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他工具 1-2270024-3

1-2270024-3概述

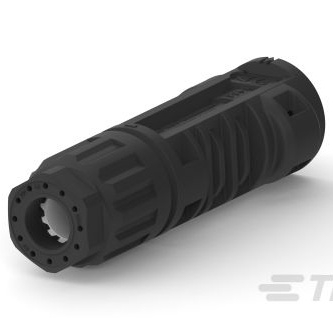

    SOLARLOK PV4-S 1500V DC Connector:技术手册与使用指南

    产品简介


    SOLARLOK PV4-S 1500V DC连接器是SOLARLOK PV4系列的一个升级版本,旨在满足至少1500V直流电压的应用需求,并具备IP68防水等级。该连接器经过严格的测试,以确保太阳能阵列之间可靠且安全的连接。它使用安装商目前广泛使用的标准压接工具进行连接。

    技术参数


    SOLARLOK PV4-S 1500V DC连接器的主要技术参数如下:
    | 参数 | 描述 |

    | 工作电压 | 1000V DC / 1500V DC (UL)
    1000V DC / 1500V DC (TÜV/IEC) |
    | 额定电流 | UL 15A 和 TÜV 30A:2.5 mm² / 14 AWG (85°C)
    UL 20A 和 TÜV 40A:4.0 mm² / 12 AWG (85°C)
    UL 30A 和 TÜV 45A:6.0 mm² / 10 AWG (85°C) |
    | 接触电阻 | 0.35 mΩ |
    | 机械尺寸 | Male:63mm x 24.5mm
    Female:59.5mm x 18.7mm |
    | 防护等级 | IP68(1米 / 24小时) |

    产品特点和优势


    SOLARLOK PV4-S 1500V DC连接器具有以下显著特点和优势:
    - 防水保护:IP68防护等级确保即使在水下1米环境中也能保持24小时的防水性能。
    - 低接触电阻:通过低接触电阻的设计减少功率损耗,从而提高系统的整体效率。
    - 行业标准压接工具兼容性:使用当前市场上广泛应用的压接工具,易于操作和维护。

    应用案例和使用建议


    SOLARLOK PV4-S 1500V DC连接器主要应用于太阳能系统中,包括但不限于以下几个方面:
    - 太阳能电池板:为太阳能电池板提供可靠的电气连接。
    - 逆变器:确保逆变器与其他组件之间的高效连接。
    - 微型逆变器:在微逆变器应用中实现稳定连接。
    - DC优化器:用于光伏系统的直流侧优化器,提升系统的整体性能。
    使用建议:在安装过程中应严格按照制造商提供的说明进行操作,尤其是注意压接工具的选择和使用方法。此外,在选择连接器时,应根据电缆直径和应用需求选择合适的规格型号。

    兼容性和支持


    SOLARLOK PV4-S 1500V DC连接器可与SOLARLOK PV4系列连接器互换使用,具体互换型号为PV4-PV4-S Intermateability:501-137294。TE Connectivity公司提供了广泛的技术支持和售后服务,帮助客户解决各种技术问题。

    常见问题与解决方案


    以下是一些可能遇到的常见问题及其解决方案:
    - 问题:如何正确安装连接器?
    解决方案:按照制造商提供的安装指南,使用指定的压接工具进行连接。
    - 问题:连接器防水性能失效怎么办?
    解决方案:检查密封件是否完好无损,必要时更换新的密封件或防水帽。

    总结和推荐


    SOLARLOK PV4-S 1500V DC连接器凭借其出色的防水性能和低接触电阻,非常适合应用于太阳能系统中。其易于安装的特点使得维护更加方便。总体来说,SOLARLOK PV4-S是一款值得推荐的产品,特别适用于需要高可靠性电气连接的应用场景。

1-2270024-3参数

参数
零件状态 在售
包装方式 袋装

1-2270024-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2270024-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他工具 TE CONNECTIVITY 1-2270024-3 1-2270024-3数据手册

1-2270024-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
