5-104192-2

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 1.27mm 1 10pin 1A 760nm 金 黑色 通孔安装
供应商型号: JY-5-104192-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 5-104192-2

5-104192-2概述

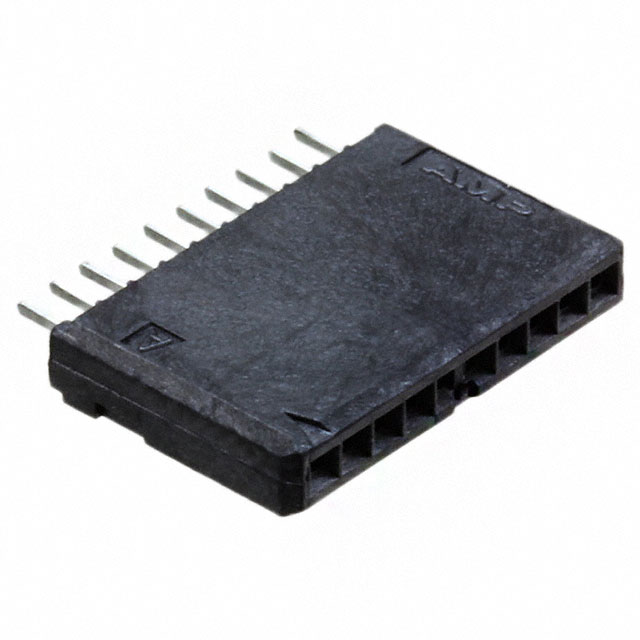

    # 技术手册:TE Connectivity PCB Mount Receptacle

    产品简介


    TE Connectivity的PCB Mount Receptacle是一款专为板到板连接设计的产品,特别适用于需要垂直安装的场合。该产品型号为5-104192-2,属于AMPMODU System 50系列,主要功能是提供可靠且稳定的信号传输通道。这种接插件广泛应用于电信、计算机、汽车电子、工业自动化等多个领域,是电子设备中不可或缺的重要组件。

    技术参数


    - 产品类型: PCB Mount Receptacle
    - 连接系统: Board-to-Board
    - 位数: 10位
    - 中心线间距: 1.27 mm (0.05 in)
    - 引脚镀层材料: 金 (Gold)
    - 焊接方式: 通孔焊接 (Through Hole - Solder)
    - 绝缘电阻: ≥ 5000 MΩ
    - 最大操作电压: 30 VAC
    - 工作温度范围: -65°C 至 105°C (-85°F 至 221°F)
    - 材质: 液晶聚合物 (LCP)
    - 颜色: 黑色 (Black)
    - 外形尺寸:
    - 长度: 13.82 mm (0.544 in)
    - 高度: 8.89 mm (0.35 in)
    - 宽度: 2.5 mm (0.098 in)
    - 堆叠高度: 11.43 mm (0.45 in)

    产品特点和优势


    - 可靠性高:该接插件采用了金镀层接触材料,能够确保长期稳定的工作性能。
    - 适用范围广:其适用于多种环境条件,包括极端温度范围,因此非常适合工业和汽车电子应用。
    - 兼容性强:符合UL和CSA标准,支持RoHS和ELV指令,适用于国际市场的多标准需求。
    - 安装方便:采用垂直安装设计,便于在有限的空间内安装。

    应用案例和使用建议


    应用案例
    1. 电信设备:用于信号传输和接口连接,满足高速通信的需求。
    2. 计算机主板:作为CPU和其他关键组件的连接接口,确保良好的信号完整性和稳定性。
    3. 汽车电子系统:用于传感器与控制单元之间的连接,能够在恶劣环境中稳定工作。
    使用建议
    - 在焊接过程中,需确保焊接温度不超过260°C,以避免损坏接插件。
    - 考虑到极端环境下的应用,建议使用防护措施以延长产品的使用寿命。

    兼容性和支持


    该接插件与TE Connectivity的其他同类产品具有良好的兼容性,例如TE Part #5053122016、TE Part #5206514-6等。同时,TE Connectivity提供了全面的技术支持和售后服务,用户可以通过电话+1 800 522 6752获得及时的帮助。

    常见问题与解决方案


    1. 问题:产品在焊接时出现断路。
    - 解决方案:检查焊接温度和时间,确保焊接质量。可以使用显微镜检查焊接点是否有裂纹。
    2. 问题:接插件在高温环境下失效。
    - 解决方案:确认操作温度在-65°C至105°C范围内。如果超过此范围,考虑使用耐高温型号。
    3. 问题:接插件难以插入和拔出。
    - 解决方案:检查接触点是否清洁,必要时可用软布轻轻擦拭。确保接触点无尘无油污。

    总结和推荐


    综上所述,TE Connectivity的5-104192-2 PCB Mount Receptacle凭借其高可靠性、广泛的适用性和优良的兼容性,成为板到板连接领域的优质选择。该产品适合各种严苛环境下的应用,如电信、计算机、汽车电子等领域。强烈推荐用户在进行相关电路设计时优先考虑此款接插件。

5-104192-2参数

参数
类型 Push-Pull,Receptacle
颜色 黑色
间距-配接 1.27mm
额定电流 1A
针脚数 10pin
防护等级 -
触头镀层厚度 - 配接 760nm
排数 1
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

5-104192-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-104192-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 5-104192-2 5-104192-2数据手册

5-104192-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
