881545-5

产品分类: 分路器和跳线
厂牌: TE CONNECTIVITY
产品描述: Conn Shunt F 2 POS 2.54mm ST Bag
供应商型号: N-881545-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 分路器和跳线 881545-5

881545-5概述


    产品简介

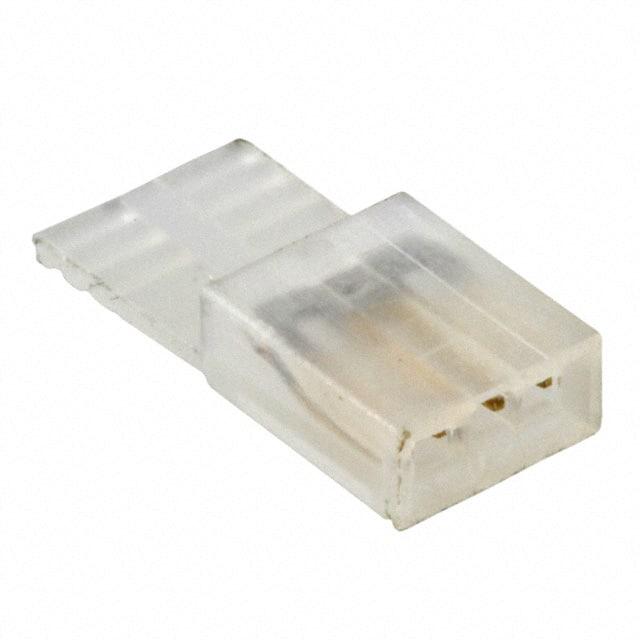

    881545-5 Novo Open Top Board-to-Board Jumper
    881545-5是一款来自Modu连接系统的产品,属于板对板跳线和短路组件。这种跳线主要用于信号传输,能够在温度范围为-65°C至105°C的环境下稳定工作。它采用开放顶盖设计,提供2个位置和2.54毫米的中心间距,特别适用于需要高可靠性信号传输的应用场景。

    技术参数


    - 电流承载能力(最大): 3 A
    - 中心间距(Pitch): 2.54 mm [0.1 in]
    - 位置数: 2
    - 接头类型: Novo Open Top
    - 材料:
    - 外壳材料: 聚合物塑料
    - 接触材料: 磷青铜,镀金
    - 阻抗: 15 mΩ
    - 操作温度范围: -65°C至105°C [-85°F至221°F]
    - UL防火等级: UL 94V-0
    - 包装:
    - 数量: 每包14000个
    - 包装方法: 袋装
    - 认证合规:
    - 符合欧盟RoHS指令2011/65/EU
    - 符合欧盟ELV指令2000/53/EC
    - 符合中国RoHS 2指令2016
    - 不含REACH高关注度物质
    - 低卤素含量,不含BFR/CFR/PVC

    产品特点和优势


    1. 可靠性强: 采用磷青铜和镀金材料制成,确保接触良好和长期稳定性。
    2. 宽温范围: 能够在极端温度环境下正常工作,适应各种恶劣条件。
    3. 高电流承载能力: 最大电流可达3 A,适用于高功率电路。
    4. 易安装性: 开放顶盖设计,便于手动安装和维护。
    5. 阻燃材料: 符合UL 94V-0标准,提高了安全性。
    6. 环保: 低卤素含量,符合多项环保法规要求。

    应用案例和使用建议


    应用案例
    1. 汽车电子: 可以用于汽车引擎控制单元的内部布线,确保信号传输的稳定性和可靠性。
    2. 工业自动化: 在工业自动化设备中,用于连接传感器和控制器,提高系统的整体效能。
    3. 通信设备: 在通信设备中作为信号传输连接,保证数据传输的高效性。
    使用建议
    1. 安装前检查: 在安装前,务必检查连接器是否有损坏,确保安装环境干燥无尘。
    2. 正确连接: 将跳线按正确方向插入,避免反接导致短路。
    3. 高温环境考虑: 若使用在高温环境中,需注意热管理措施,如散热片的使用。
    4. 定期检查: 定期检查连接器的工作状态,确保良好的电气连接。

    兼容性和支持


    兼容性: 该跳线与Modu连接系统的其他产品兼容,方便与其他相关设备的连接。
    支持服务: 如有任何技术支持需求,可拨打TE公司热线电话+1 800 522 6752。

    常见问题与解决方案


    1. 问:连接器无法正常插入怎么办?
    - 答: 确认插针和插座的位置是否正确,轻轻调整位置再尝试插入。
    2. 问:跳线在高温环境下工作不稳定怎么办?
    - 答: 检查安装环境的散热情况,如有必要,增加散热装置或改善通风条件。
    3. 问:如何清洁连接器?
    - 答: 使用干净的无尘布擦拭表面,避免使用化学溶剂以免损害镀层。

    总结和推荐


    881545-5 Novo Open Top Board-to-Board Jumper是一款高性能的板对板跳线产品,具有出色的可靠性、广泛的温度适应性和稳定的电气性能。尤其适用于汽车电子、工业自动化和通信设备等领域。其开放顶盖设计和宽温范围使得安装和使用更为便捷。综上所述,强烈推荐在相关应用中使用此款产品。

881545-5参数

参数
长*宽*高 5.08mm*2.5mm*10.9mm
零件状态 在售
包装方式 散装,袋装

881545-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

881545-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 分路器和跳线 TE CONNECTIVITY 881545-5 881545-5数据手册

881545-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
850+ $ 0.141 ¥ 1.1983
2100+ $ 0.1195 ¥ 1.0156
4200+ $ 0.1112 ¥ 0.945
8300+ $ 0.1061 ¥ 0.9017
28000+ $ 0.101 ¥ 0.8583
50000+ $ 0.0959 ¥ 0.815
100000+ $ 0.0908 ¥ 0.7716
250000+ $ 0.0867 ¥ 0.737
库存: 1484
起订量: 850 增量: 1
交货地:
最小起订量为:850
合计: ¥ 1018.55
