09330009858

产品分类: 分路器和跳线
厂牌: HARTING
产品描述:
供应商型号: 1195-5641-ND
供应商: Digi-Key
标准整包数: 1

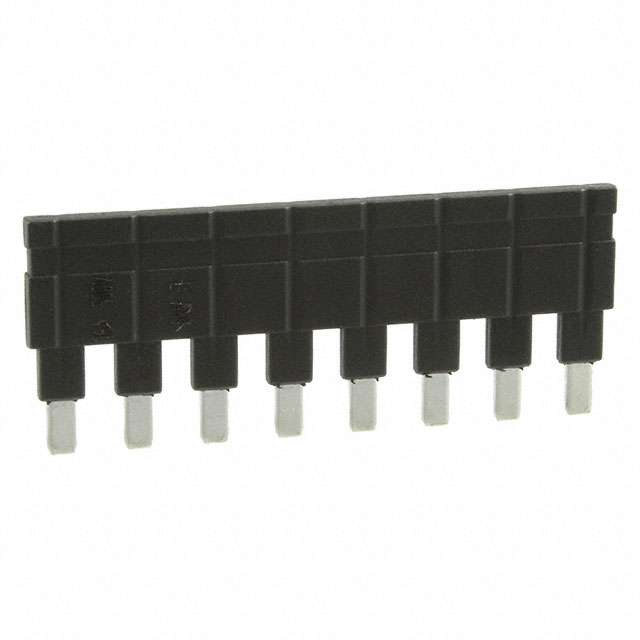

HARTING 分路器和跳线 09330009858

09330009858概述

    HARTING Han® ES Press 技术手册解析

    产品简介


    HARTING Han® ES Press 是一种多功能电子连接器,特别适用于快速、安全的导线连接。该产品具有多种连接可能性,如三角形连接、星形连接及多点连接,适用于电力分配和信号传输等多个应用领域。Han® ES Press 在自动化、机械设备、机器人、广播娱乐以及交通运输等领域都有广泛应用。

    技术参数


    - 适用标准: Han® ES Press 与 Han E®、Han® ES 和 Han® ESS 兼容,符合国际标准。
    - 导线连接技术: 基于笼式夹持终端技术,允许导线(带或不带套管)简单、快速且防振的安装。
    - 插入方式: 可以轻松将导线推入接触腔室,无需额外用力。
    - 颜色选项: 插件跳线提供红(RAL 3018)、蓝(RAL 5012)和黑(RAL 5004)三种颜色选择。
    - 接触点配置: 插座版本包括6、10、16和24针。
    - 装配速度: 可比传统方法快达50%。

    产品特点和优势


    - 快速组装: 导线可以通过简单的推压动作轻松安装,操作简便快捷。
    - 多功能性: 支持多种连接方式,便于电力和信号分配。
    - 可靠性: 采用笼式夹持终端技术,确保连接稳固,适合于高振动环境。
    - 可视化确认: 插接时提供声音和触觉反馈,确保正确连接。
    - 兼容性强: 兼容多个系列的标准,方便与其他设备集成。

    应用案例和使用建议


    - 电力系统: 通过星形或三角形连接实现复杂的电力分配。
    - 自动化生产线: 在需要频繁插拔连接的环境中,Han® ES Press 提供快速可靠的连接方案。
    - 机器人手臂: 使用插件跳线实现不同传感器之间的快速连接。
    - 广播和娱乐设备: 快速切换不同的信号源,提高工作效率。

    使用建议:
    - 确保每次插接时都能听到和感觉到“咔哒”声,以确认连接成功。
    - 在选择导线时,根据具体应用选择合适的尺寸和颜色的插件跳线。

    兼容性和支持


    - 兼容性: Han® ES Press 兼容 Han E®、Han® ES 和 Han® ESS 系列,适用于广泛的工业标准。
    - 支持服务: HARTING 提供详尽的技术文档和在线支持,扫描QR码可以获取更多技术资料。

    常见问题与解决方案


    1. 无法听到“咔哒”声
    - 解决方案: 检查是否有导线未完全插入或接触不良,重新插入直至听到清晰的“咔哒”声。

    2. 导线容易松动
    - 解决方案: 确认使用了正确的插入方法,按照手册要求轻轻推动导线直至锁定位置。
    3. 接触不良导致信号中断
    - 解决方案: 重新插入导线,确保连接部位清洁无尘,并检查插头与插座是否完全对齐。

    总结和推荐


    总体而言,HARTING Han® ES Press 是一款高性能的电子连接器,具备快速安装、高可靠性和良好的兼容性。适用于需要频繁插拔和信号传输的应用场景。如果您正在寻找一种高效、稳定且易于维护的连接解决方案,Han® ES Press 将是一个理想的选择。强烈推荐在相关领域中使用。

09330009858参数

参数
长*宽*高 11.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

09330009858厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09330009858数据手册

厂牌 PDF简要描述 下载
HARTING 分路器和跳线 HARTING 09330009858 09330009858数据手册

09330009858封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.6056 ¥ 89.6173
10+ $ 7.3008 ¥ 60.5054
25+ $ 6.475 ¥ 53.6619
50+ $ 5.9424 ¥ 49.2472
100+ $ 5.477 ¥ 45.3902
250+ $ 4.9496 ¥ 41.0195
500+ $ 4.6072 ¥ 38.1825
1000+ $ 4.3066 ¥ 35.6909
2500+ $ 3.9641 ¥ 32.8529
库存: 64
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 89.61
直接购买
加入购物车
