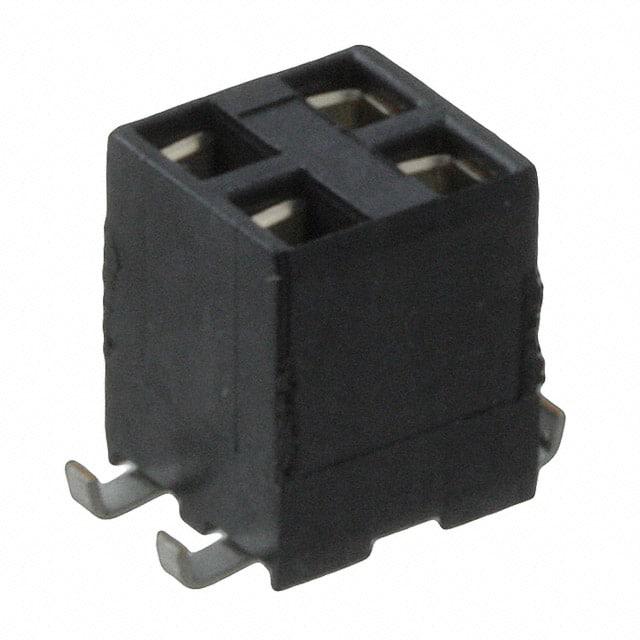

969973-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距4p双排排母 排母条, AMPMODU HV100系列, 直角, 表面
供应商型号: 5286530P
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 969973-2

969973-2概述


    产品简介


    产品类型和功能
    本产品是一款垂直安装的印刷电路板(PCB)插座(Receptacle),用于板对板连接。它采用信号传输设计,具有4个位置,中心线间距为2.54毫米(0.1英寸),金镀层,表面贴装(Surface Mount)。产品型号为969973-2,属于AMP MODU HV-100/HV-190系列。这种类型的连接器广泛应用于电子设备中的信号传输,特别是在需要高可靠性和紧凑设计的应用中。
    应用领域
    该产品适用于各种消费电子、工业控制、通信设备及汽车电子等领域。由于其高度集成和可靠的信号传输能力,这些连接器特别适合于要求高密度、高可靠性信号连接的应用场景。

    技术参数


    - 型号:969973-2
    - 产品类型:PCB Mount Receptacle
    - 连接方式:板对板(Board-to-Board)
    - 插针数:4个
    - 位置数:2行4列
    - 中心线间距:2.54毫米(0.1英寸)
    - 接触面积镀层材料:金
    - 表面安装类型:表面贴装(Surface Mount)
    - 外壳颜色:黑色
    - 工作温度范围:-65℃至125℃(-85℉至257℉)
    - UL阻燃等级:UL 94V-0
    - 耐焊接温度:最高260℃

    产品特点和优势


    - 兼容性强:支持多种焊接工艺,特别是表面贴装技术(SMT)。
    - 高可靠性:采用金镀层,确保长时间使用后的低接触电阻和高稳定性。
    - 紧凑设计:2.54毫米的中心线间距使得这款连接器非常适合空间受限的应用场合。
    - 广泛适用:适用于多种标准和非标准应用场景,包括消费电子、工业控制及通信设备等。

    应用案例和使用建议


    - 应用场景:常用于工业自动化系统、汽车电子控制系统以及小型通信设备中的信号连接。例如,在车载导航系统中,此类连接器可用于连接不同模块之间的信号传输。
    - 使用建议:在安装过程中确保PCB厚度符合推荐的1.6毫米(0.063英寸)。此外,建议在高温环境下使用时额外注意散热措施,以避免因过热而导致的接触不良问题。

    兼容性和支持


    该产品可以与同一系列的其他组件(如969973-6, 2x6P HV100 Receiver Connector)及其他相关部件(如TE Part #4-2176612-7, EP 3W (SS) 82R 5%等)兼容。技术支持热线为+1 800 522 6752。厂商还提供了详细的技术文档、CAD文件以及用户手册,方便用户进行安装和维护。

    常见问题与解决方案


    - 问题1:安装后连接不稳定
    - 解决方法:确保所有焊点正确无误,并检查是否有足够的焊接强度。
    - 问题2:接触电阻高
    - 解决方法:清洁接触面,更换金镀层接触件,确保没有污染物影响。
    - 问题3:连接器在高温环境中性能下降
    - 解决方法:检查散热设计,增加散热片或风扇以降低工作温度。

    总结和推荐


    总体而言,这款969973-2 PCB Mount Receptacle连接器具有出色的可靠性和广泛的应用范围,能够满足各种高密度信号传输的需求。其紧凑的设计和广泛的兼容性使其成为众多电子设备的理想选择。强烈推荐给需要高性能板对板连接器的用户和工程师。
    希望这篇技术手册内容能帮助您更好地理解和使用该产品。如果您有任何进一步的问题或需要更多支持,请联系我们的技术支持团队。

969973-2参数

参数
防护等级 -
额定电流 3A
针脚数 4pin
排数 2
间距-配接 2.54mm
类型 Bottom or Top Entry,Push-Pull,Receptacle
触头镀层厚度 - 配接 800nm
颜色 黑色
触头镀层 - 配接
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

969973-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

969973-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 969973-2 969973-2数据手册

969973-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
